CST时域和频域的转换问题
录入：edatop.com 点击：
我在discrete port用VB写了一个电压源的自定义激励信号，如下图所示：
并把该信号设置成了参考信号：

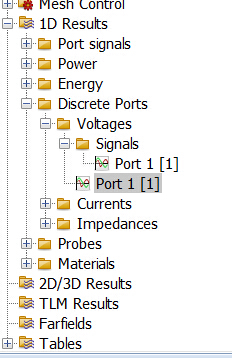

跑完仿真之后，可以在1D-result中查看port端口的电压和电流:
有两张port1[1]，一个是时域下的，这个和我之前自定义的信号是一致的。下面的port1[1]应该是频域，如下图所示：
对于这张图，我很不能理解它的y轴对应的幅值的单位是V吗？如果是V为什么这么小？
我在Matlab中对同样的时域信号进行了傅立叶变换，得到了如下的频域图：
可以看出他们的频谱分量是很类似的，唯一不同就是幅值差了很多。
我想知道是CST在时域转频域的处理之中对幅值做了什么变化吗？比如除了一个参考电压之类的？
希望有大神的解答，小弟在此感激不尽。
并把该信号设置成了参考信号：
跑完仿真之后，可以在1D-result中查看port端口的电压和电流:
有两张port1[1]，一个是时域下的，这个和我之前自定义的信号是一致的。下面的port1[1]应该是频域，如下图所示：
对于这张图，我很不能理解它的y轴对应的幅值的单位是V吗？如果是V为什么这么小？
我在Matlab中对同样的时域信号进行了傅立叶变换，得到了如下的频域图：
可以看出他们的频谱分量是很类似的，唯一不同就是幅值差了很多。
我想知道是CST在时域转频域的处理之中对幅值做了什么变化吗？比如除了一个参考电压之类的？
希望有大神的解答，小弟在此感激不尽。
自己顶一下，求大大
没有人吗
