CST用户自定义信号设置的问题
录入：edatop.com 点击：
大家好，新人贴，首先感谢版主豆芽姐姐不辞辛劳的帮我注册成功了微网账号，其次，在cst使用时发现了一些问题，故发帖向大家请教一下。
在cst使用时，我用cst自带的用户自定义VBA脚本编写了一个500M的正弦信号

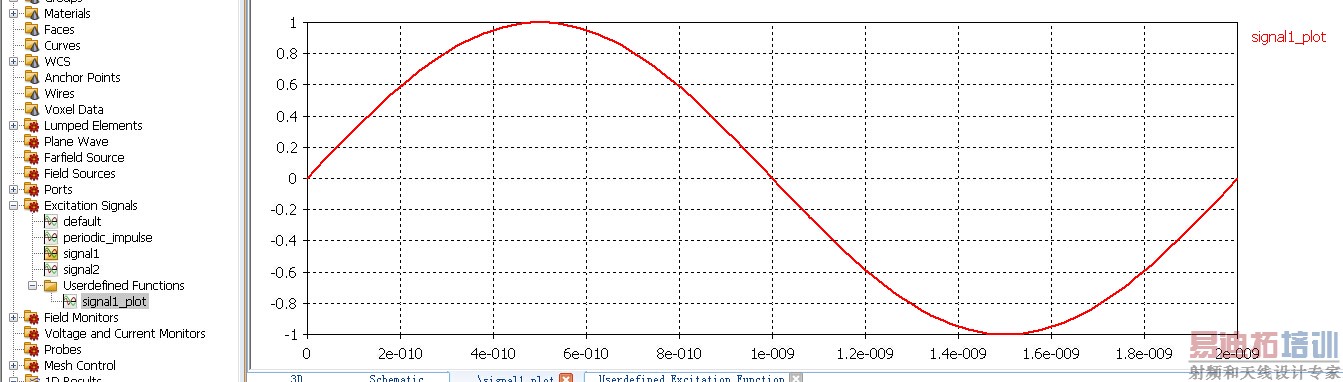

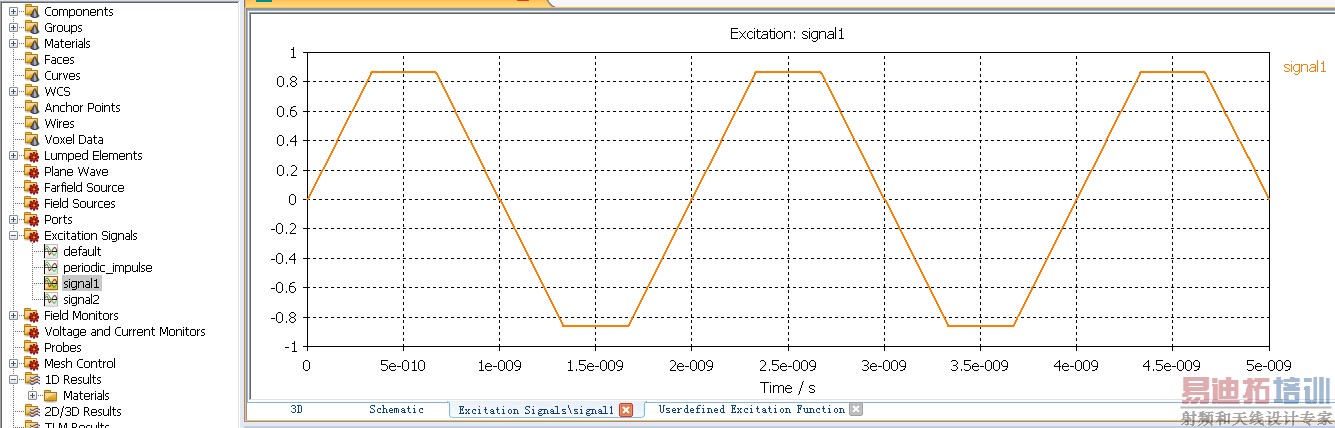

故其一个信号周期应该是2ns，上图是在Userdefined Functions文件夹下的信号signal1-plot，可以看到是不失真的，我将脚本保存，并点击apply时，signal变成了这样
可以看到明显的失真，这是为什么呢，请大神帮帮我吧
在cst使用时，我用cst自带的用户自定义VBA脚本编写了一个500M的正弦信号
故其一个信号周期应该是2ns，上图是在Userdefined Functions文件夹下的信号signal1-plot，可以看到是不失真的，我将脚本保存，并点击apply时，signal变成了这样
可以看到明显的失真，这是为什么呢，请大神帮帮我吧
跟你的取樣點數有關係吧
正弦波不用自己用vba写的 CST自带的信号中就有正弦信号。
另外我觉得失真不是采样的问题
没玩儿过自定义，算命难度太大……
我在VB里取了足够多的点了，第一张图也是不失真的，但是apply之后就变成第二张图的样子了
大神帮我看看呀
貼上你的代碼吧
Dim fb As Double
fb=500000000
ExcitationFunction =Sin(2*pi*fb*dtime)
t=10000000
nstep=500000
这是代码，一个很简单的正弦，就是持续时间长了点
t : nstep = 20 : 1 ?
取樣問題吧?
