CST提取一个面的相位分布

录入:edatop.com     点击:
各位前辈 我在做一款天线 想提取近场的某个面的相位分布,不知道CST有没有这样的功能 谢谢!

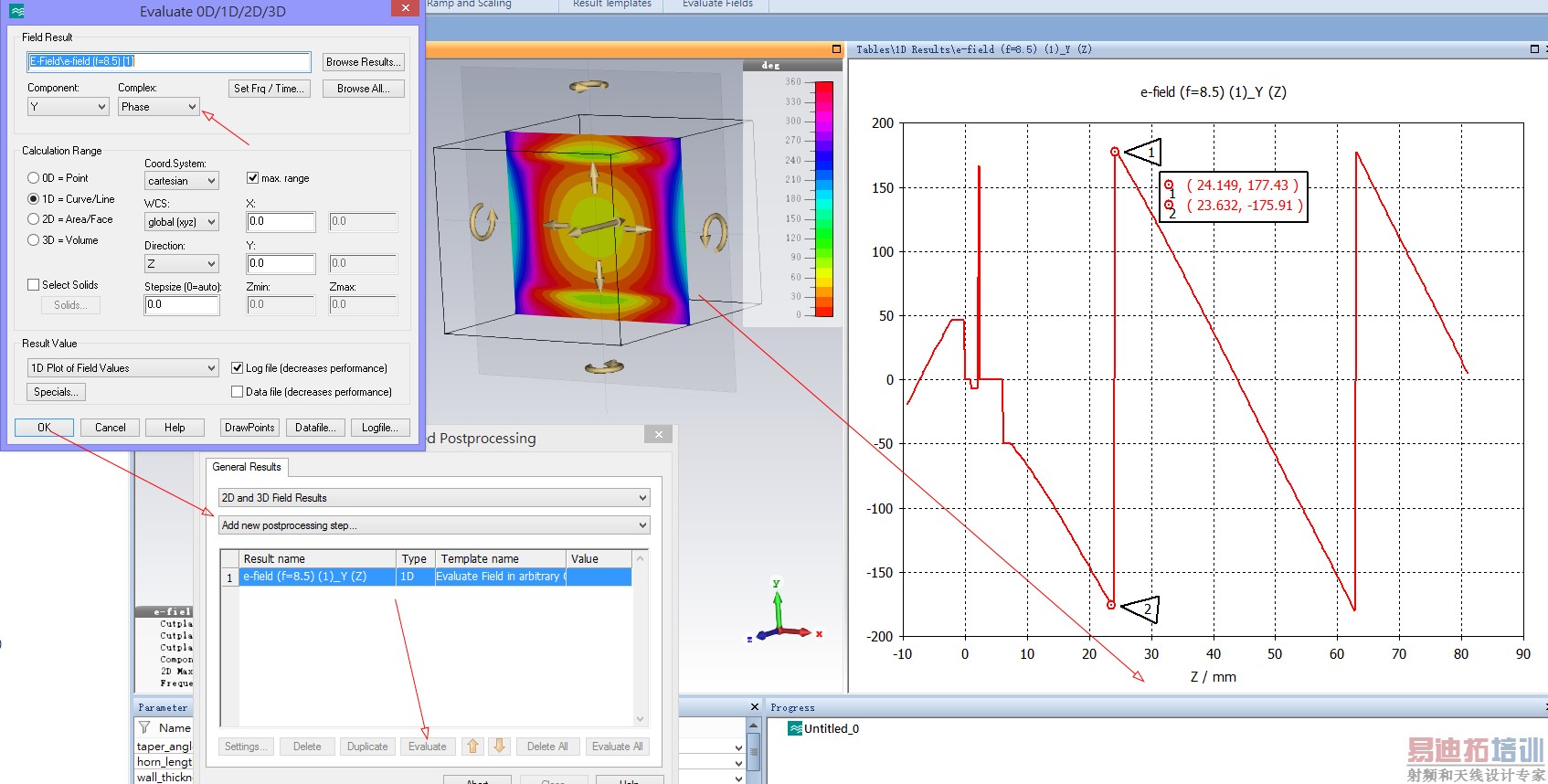

这是你想要的吗?意义何在?


应该是个3D图吧?面上的相位分布,XY定位加上Z代表的相位值。
楼主应该是想看平面的相位分布来决定怎么补偿相位达到相位平整的效果吧

非常感谢您的回答哈 原本是准备用来做相位补偿的 后来想想相位应该是时变的 就算是提取出来也无法保证每时每刻的相位都是一致的。

恩啊 是这样的。

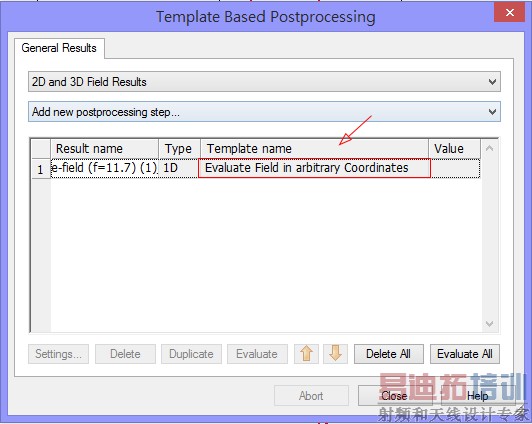

是你想要的?还是另有...?

是这样的 我在做一个平板阵列 但是馈源在平板上的不同位置相位不同 通过补偿相位 使在一个平面上的相位一致。

额 能不能再问一下在哪设置“field result”啊 是evaluate field on face 吗?但是总是提示‘no faces defined’....



找到了 谢谢哈!您是做什么方向的啊 说不定以后还会有些交集之类的哈。
