CST MWS中TE(0,0)的含义
录入:edatop.com 点击:
请问在使用CST MWS时域仿真时,端口模式1默认是TE(0,0)波吗?不同的模式是指不同的极化方式吗?为何TE(1,1)模式,入射端口端面内电场方向不一致呢?

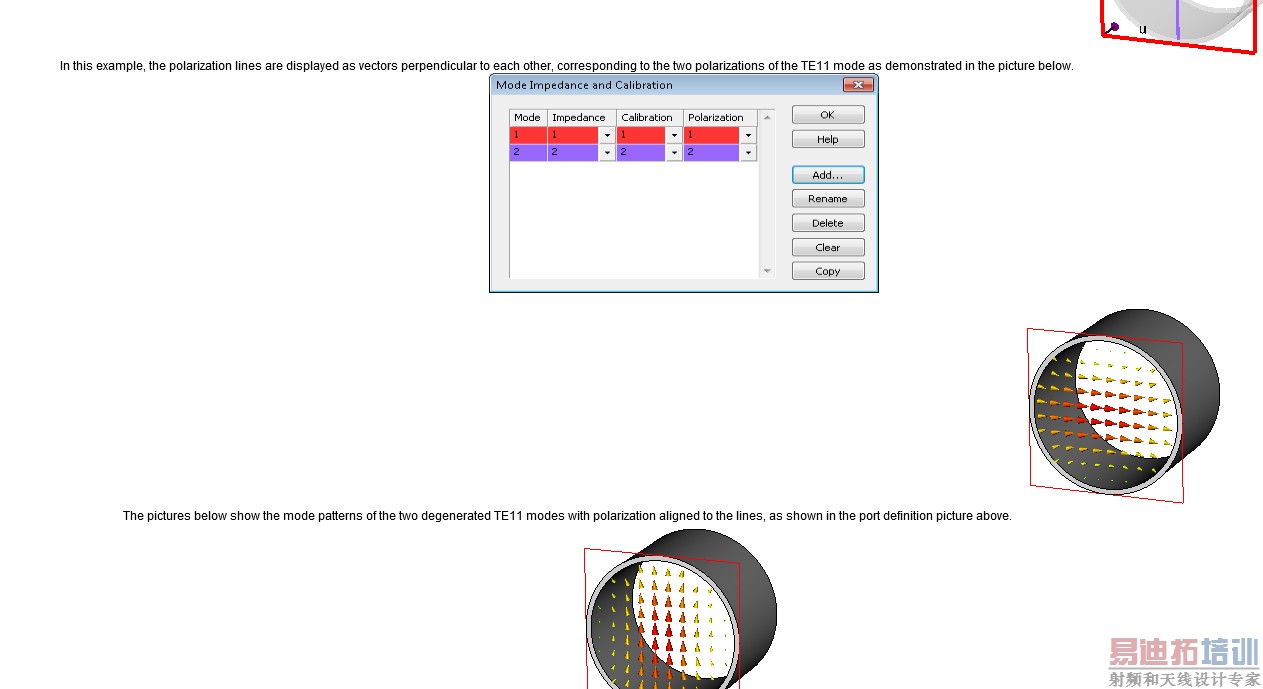

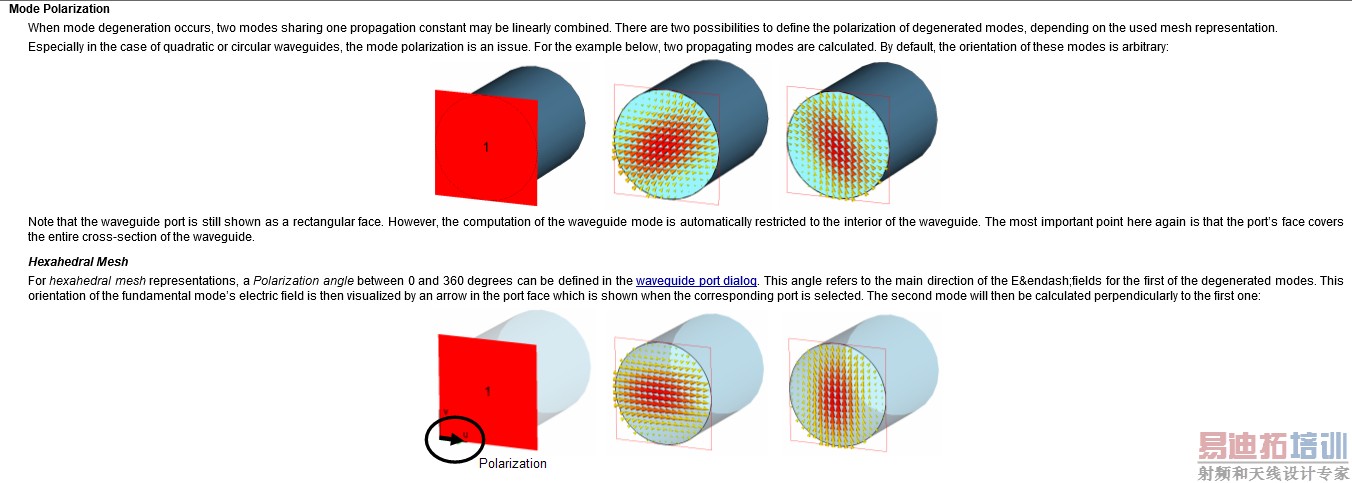

TE Mode Polarization & TE、TM、TEM...Mode是不同的意义!
多谢1楼!
请问mode是指什么呢?不同的mode有什么差别呢?
我理解mode就是在特定传输结构中能够稳定存在的传输场分布。
te,tm是两种不同的极化方式。TE(1,1)以及其它实在te极化方式下,以不同入射角度入射,是需要考虑栅瓣影响时用的,可以通过计算unit cell尺寸解决栅瓣影响

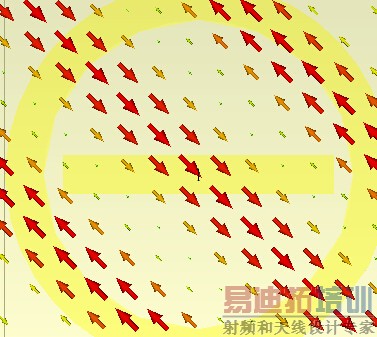

从场分布来看是属于那种模式
谢谢4楼!长见识了!这么看来TE(1,1)对我没什么用了。
