提取仿真结果数据的问题

仿真结束后提取二维电场数据时提示，ASCII export not available for this scalar 2D plot.Consider using a vector plot.请问怎么解决。求指教啊！！非常感谢！

需要先经由Template Based Post Processing，之后才能直接提取ASCII format file。

大哥，我是仿真一个模型，本来波是垂直入射的，需要斜入射，就旋转了一下结构，结果电场结果只能提取和xyz坐标轴垂直的时候的场 的结果，其他方向上就是刚才那种情况，用您说的这仿发怎么弄呢？谢谢大哥

你的入射波是"波导端口"？还是平面波激励源？

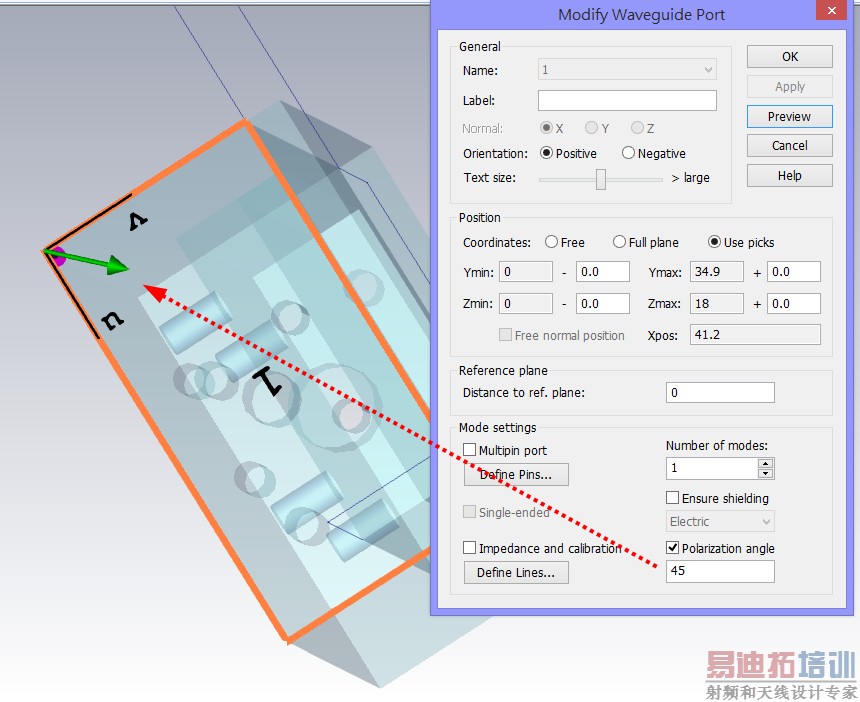

是波导端口的话可以调整电场角度、缺省的0度是平行于 u 轴。
** 或许你把模型放上来会表较容易让大家提供方法，因为...我还真没遇过这种问题！CST 2D 原则上phi or Theta 都是全向360 degree显示的，当然level也是可以调整的。
当言语以无法表达时，图片是最佳的代言工具！

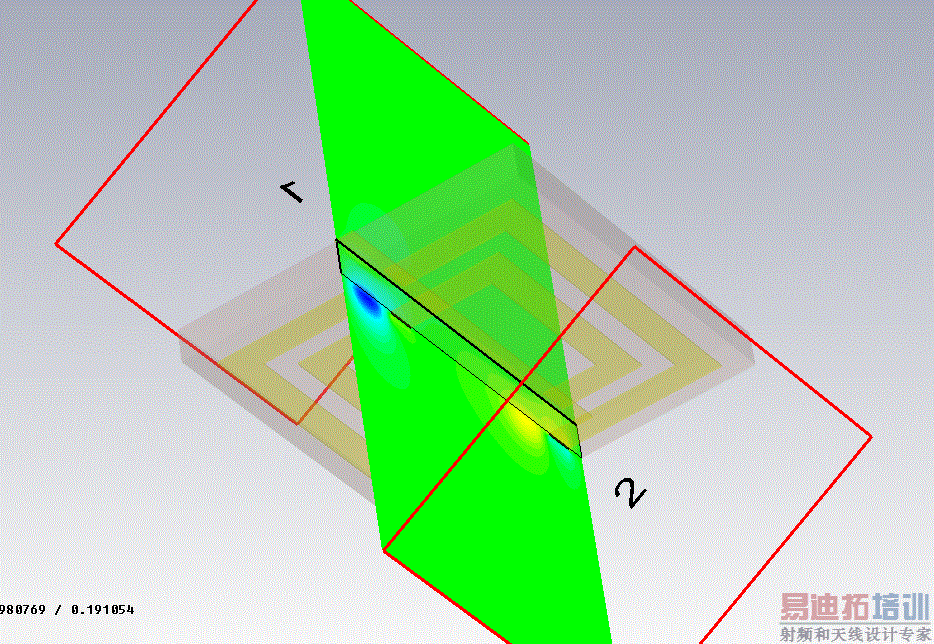

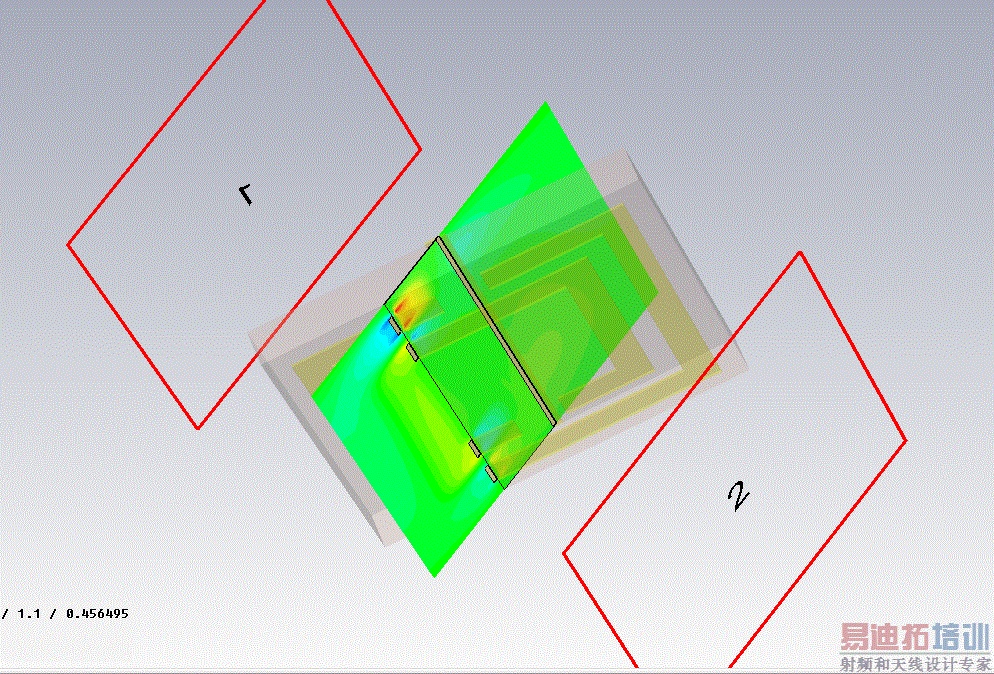

现在就是想提取第二幅图那个面上的数据，还有我这个是入射电磁波的斜入射 不是电场方向的改变，我看了一个材料说是提取数据的平面必须和任意一个网格平面平行，有这个说法吗?第一幅图那个面可以提取出来，

请问一下，这个仿真的意义是什么！？

把你的模型 *.cst 或是 *.stp、*.sab...放上来吧，因为我实在不能理解你在仿真什么！？
如果放的不是*.cst 请简述环境、频段。

这就是一个经典谐振环结构的负折射率材料，我主要是想看电磁场这个负折射率材料后的电场磁场的分布，所以就提取数据。现在提不出来

话说，你可以改变辐射源的角度
