用CST计算某器件中的电场，如何准确得到器件边界上的电场数据？仿真生成的网格文件在

不知道你们哪来那么多的突发奇想！？知道区域内某一点的电场值？意义何在？难道全区的强度"色块"还不能说明场强分布！？
别说任一点了，面、曲线上的场强也都是可被列出的。但是...你能？你会？使用真实的测量器具去证实这个数据的真伪！？



在下知识浅薄，不知道列出那几十万、几百万的网格有什么意义？
这个网格文件只有在"自适性"功能被启用时才能生成。

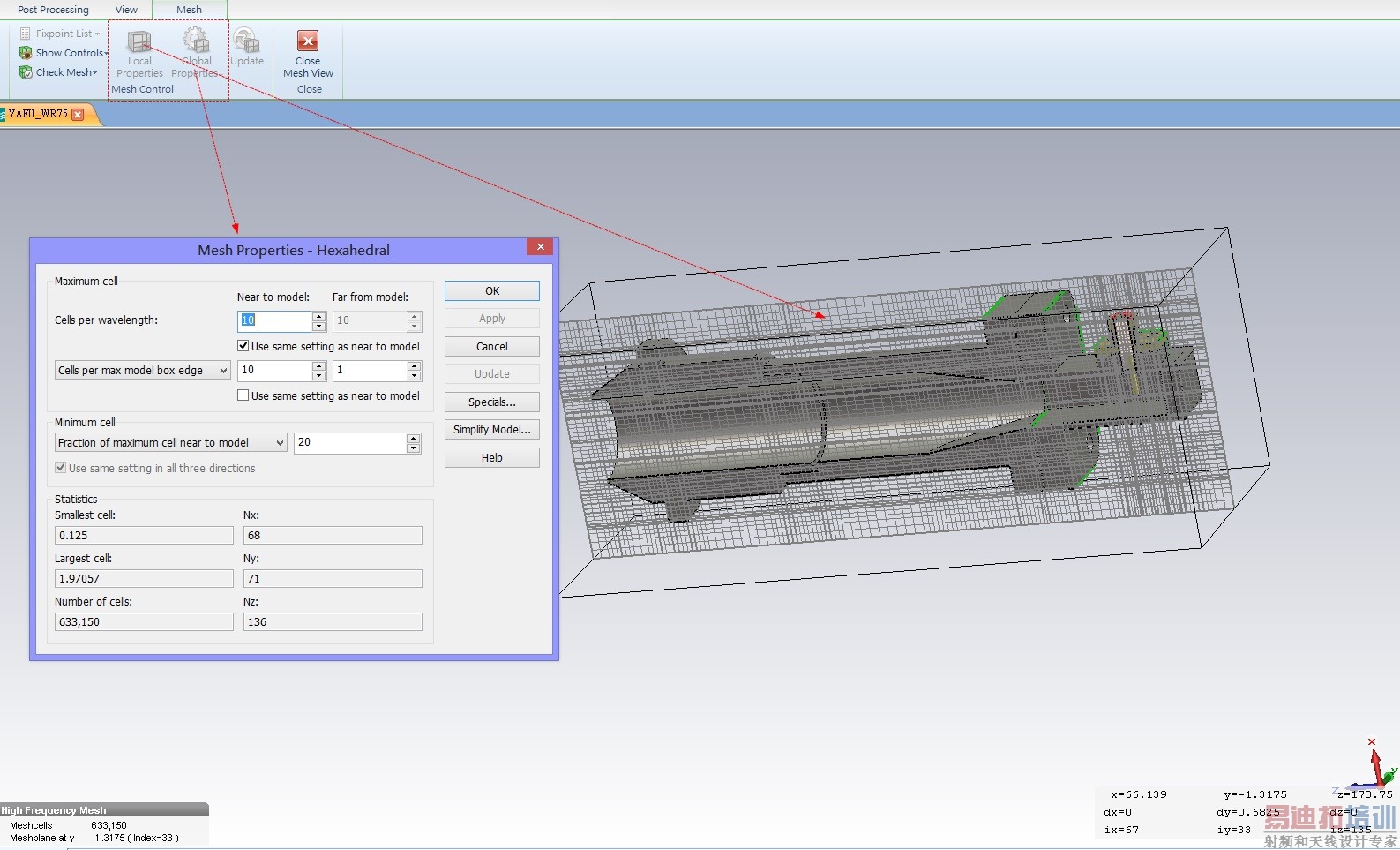

这是没有生成文件的可检视性网格资讯显示。

面上的数据我会导出，但是曲线或者点上的数据如何导出？

曲线、你的模型是由曲线所勾勒而成的！（通常指的就是"wire"）
任一点、鼠标所到之处"双击"！（当然"面"要移动，没看到数据表中的x、y、z？）
**恕我说句不中听的话：你们根本不想去理解其中真正的意涵，只是想要去忽悠不懂的"专家、老板"，因为他们不必懂、也无法实证这个数据的真伪！只能点头如捣蒜了（他们若胆敢提问？就显得他们不是专家了。）
如果你们的客座答辩审核是我！？那...你们挂点延毕的机率高达95%。

对于复杂的图形，怎么才能迅速得到边界上的电场数据？请问线上的数据列出来？

线上的数据在微观下等同于"面"！

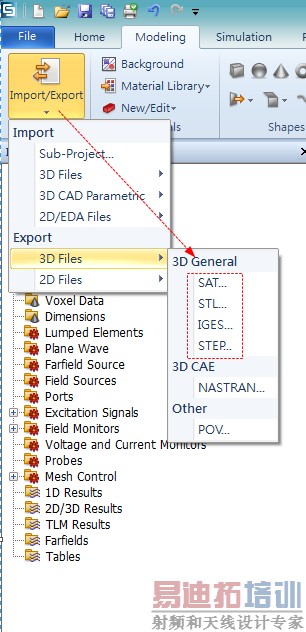

给有3D功能的Autocad 用

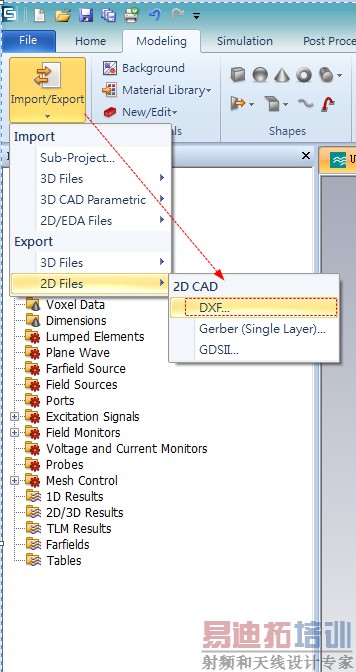

给只有2D功能的Autocad 用



** z 总您是否也准备要买单了？我收费很惊人的喔

要得到数据就只有导出这一条路，至于是不是准确，你自己能验证吗？不能的话，纠结准不准确有什么意义？

没听说过网格文件这种东西。
