CST仿真背馈式微带天线端口设置问题

使用CST仿真一个背馈的微带天线，
先画了一个实心圆柱做内心，又画一个空心圆柱做外皮
使用选面功能，分别选取实心圆柱的底面和空心圆柱的底面设置为波导端口
仿真时，出错说，port number 1 filled with metal?
求解决

怎会这样搞呢？CST的waveguide port应该是大部分软件中最好设的了...

多谢多谢了啊，我试试。

我按这种方法设置了一下，还是出错啊。
提示port number 1 is filled with metal.

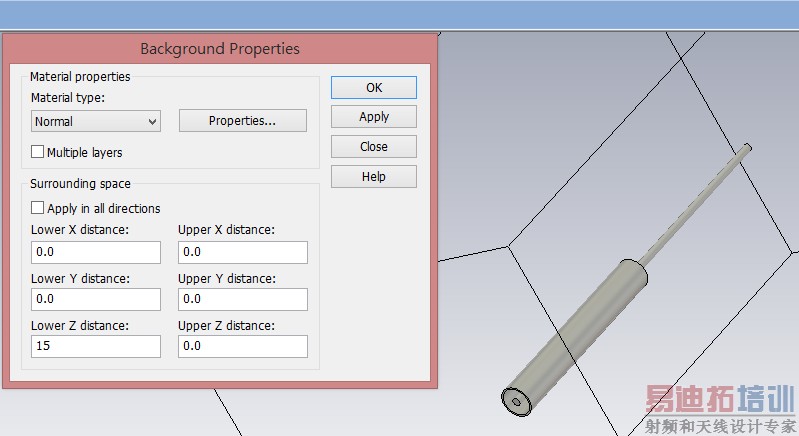

大概知道你的问题了，当背景材料设为normal时，在waveguide port的那一面必须给予 > 1/8波长的空间！若是要在这里全设为0.0也可以。但是....
就要在边界条件上的这一面设为"电边界"或是"open (add space）"，不能是"open"!
**hfss的wave port也一样它的背面只能是pec即使是薄薄的一片pec！因为激励只能是唯一单向。

这样设置了，还是不行啊？

上传个模型文件这么难吗？

提高剖分精度后，这个问题就没有了。
谢谢啦！
