CST中怎么得到E平面和H平面?

录入:edatop.com     点击:


天线仿真模型.zip
已经都仿真好了,虽然865-968MHz这个频段的s11不理想,但是这个已经是我调得的两个比较好的值了,如果谁还有比较好的方法改进我就太感激了我现在就是不知道怎么由3D模型转换成E平面和H平面图,虽然也有去了解过他们的定义,按着说法来设置,可是觉得跟我设置出来的那些XY、XZ平面图差不多的,而且E、H平面和XY、XZ平面图又有什么不同?我已上传模型,希望知道的朋友可以指点一下灰常感谢!

先告诉你、你得到的S11是假象!天线设计跟世间万物的两极是一样的。
** 想要多频?天线的几何图形就得"复杂化"、复杂化之后相对的(物理上的辐射面积就会缩减),效率就会变差!

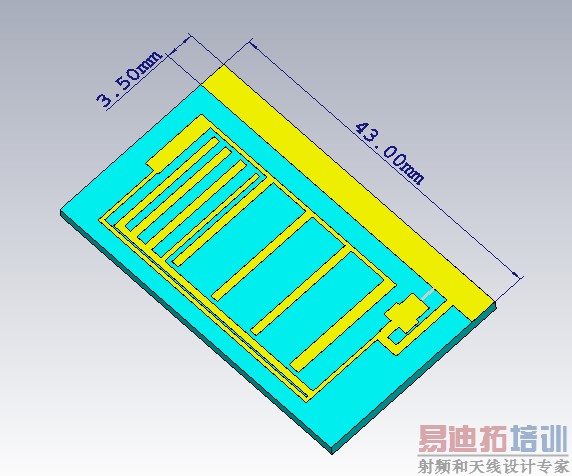

因此,如果想要改善你目前的天线?请关注我标注了尺寸的位置需要你去理解,(不能让你得到最好的效果、但能让你得到真实的结果,也就是仿真和实作的结果趋近一致)我不会直接给解答、因为那是害你不是帮你!



至于E-plane、H-plane?x、y、z..这会随者天线应用的角度在改变!(但是E是电场与电流方向平行、H是磁场与电流方向交越90度角,这不会变),要看懂CST的Theta / Phi?

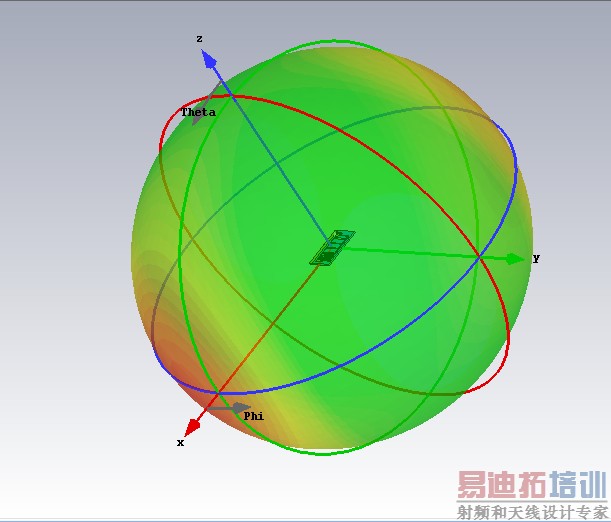

请先领悟这张图想要表达的意义,Theta = E-plane、Phi = H-plane,但是...广义上的Theta方向就是Z轴!



细部说明?我还在思考我要不要为别人的"毕设"伤神阿!?(不然又有网友说我是见人就咬的(一条可怜的狗))虽然我的头像是猪

称大神?太沈重!我还没到那个境界。

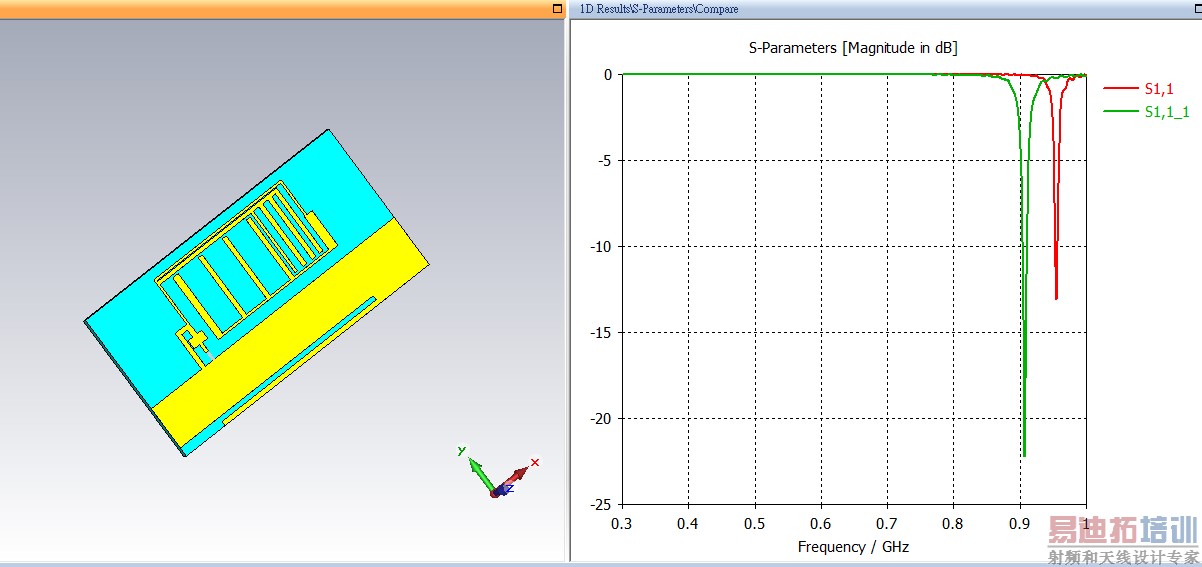

这是千百种改变方式中的一种,红色曲线是未改前。

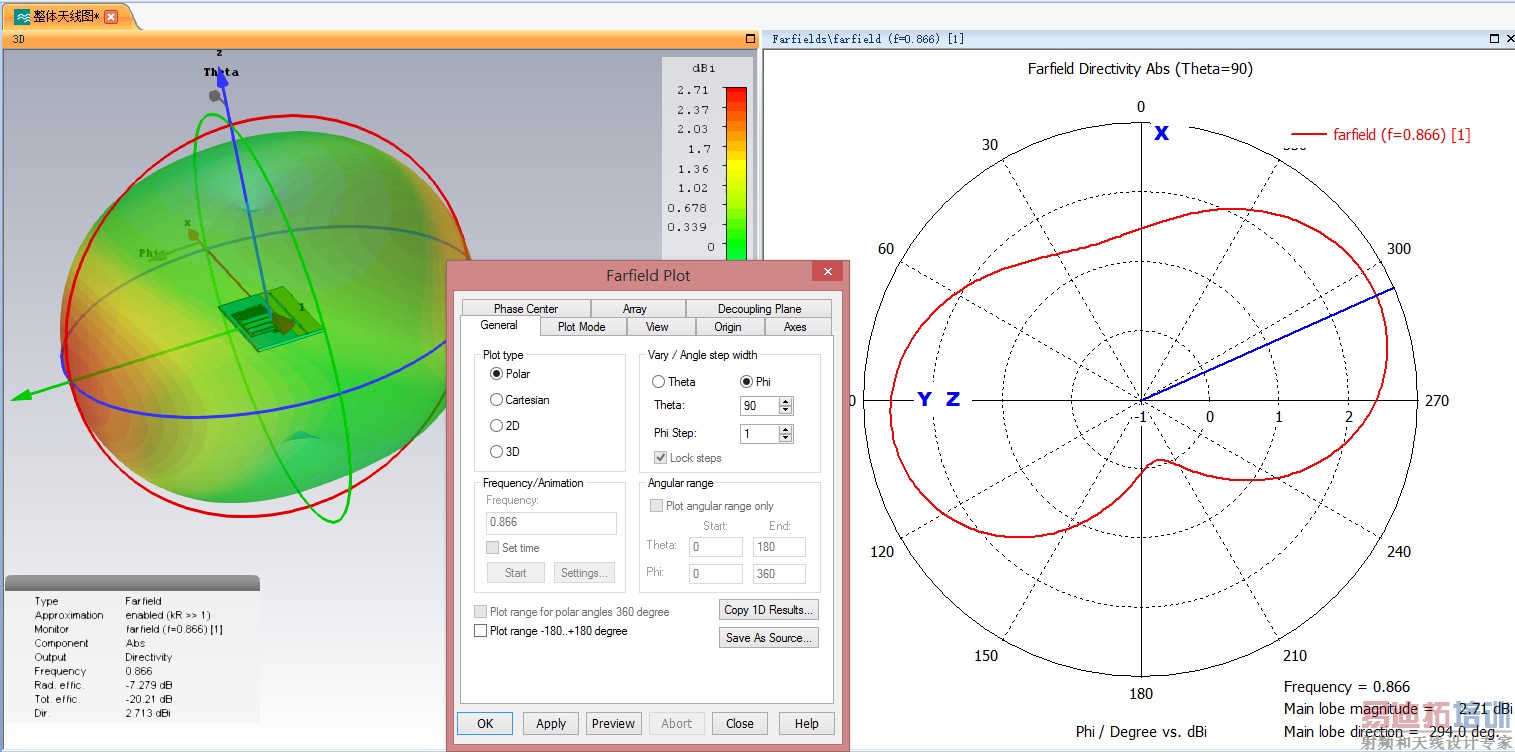

注意到了吗?辐射波束的方向变了!



** 建议
你要走的路还很长,先别管E平面和H平面、先搞懂什么方向的辐射波束是你想要的?先搞懂电磁波的物理现象再来玩仿真软件...
只要你能对辐射波束的方向操控自如,E平面和H平面的问题会自然而解。
再写下去....猪要咬人了!

说错了,是865-868MHz,另一个频率是433MHz

对于一个刚接触这方面东西不久的菜鸟级别的我来讲,看那些专业的术语真的是跟天书差不多的。很感谢你的解答,我先试一下按你的方法修改一下,看看效果顺带一句,你的猪很萌哒哈哈

我把你标注的那一块做了好几种变换,结果跟我那个也没多差别啊我不理解怎样的结果才是你讲的最接近实作的结果诶。大神朋友啊,我比较蠢,麻烦可以讲讲怎么做的么?

能帮到我的都是我的大神!觉得好像介质板的长度加长了是么?大神的这个思路大概是怎么样的呢?不是应该有两个谐振频率的么?因为要准备交给老师拉,最近一直在研究这个。

思路!?就是越接近馈点的距离是频率越高的位置、低频的0.25波长处是倍频的0.5波长处!!想要分频?必须设下一个"谐振点"!(1/ (2*pi*√LC)、一般对设计高增益天线所设的谐振点在所要频点的5/8波长处。(很抱歉!我能给的就是这样而已)
如果你的老师只会给题目、不给指引!?你....逃生去吧!

老师也救不了我了,他说就按我自己得出的结果上交。我很感谢你为我作出的解答我都已经去把电磁场的书翻出来看了,我按你的设置来仿真,得到的结果跟你的截图差蛮多的诶,可不可以上传你的文件让我看看?

lemony:
老师也救不了我了,他说就按我自己得出的结果上交。我很感谢你为我作出的解答我都已经去把电磁场的书翻出来看了,我按你的设置来仿真,得到的结果跟你的截图差蛮多的诶,可不可以上传你的文件让我看看?

为什么是20.8mm !?而不是2mm、8mm? 这你有时间再去想。



另外一并告诉你E平面、H平面是啥回事!?这张图的辐射方向恰好在xy平面,所以zx面理所当然的就是E平面、沿著H平面(xy)360度方位一圈(绿色圈绕著蓝色圈)就是360个 电场场型图。所以Theta不动Phi在动、-是俗称:E-cut



xy平面就是H平面、zy平面沿著E平面(zx)360度方位一圈(绿色圈绕著红色圈)就是360个磁场场型图。所以Phi不动Theta在动、俗称:H-cut



不明白!?那...我就爱莫能助了!
