CST MWS带状线仿真中遇到的一个问题

录入:edatop.com     点击:
大家好!LZ在带状线仿真中遇到的一个问题如下:

我做的色散时延结构,想要得到一种预定的群时延。用的是双层带状线板子,在上层底板上做了一个transition到CPW,用CPW进行馈电。带状线板子通常要加起粘合作用的半固化片,不加半固化片之前,仿真结果比较符合预期;但是一加上半固化片,想要的群时延变成负值(预期是正值)。所用介质板:Rogers4003(介电常数3.5),半固化片Rogers4450F(介电常数3.52)。

请问,加上半固化片后带状线的仿真有什么要注意的地方吗?比如说端口设置、仿真设置,按理说加上后应该结果不会有那么大的差别的。第一次发帖,不对的地方大家海涵。谢谢

小图 | 大图图片

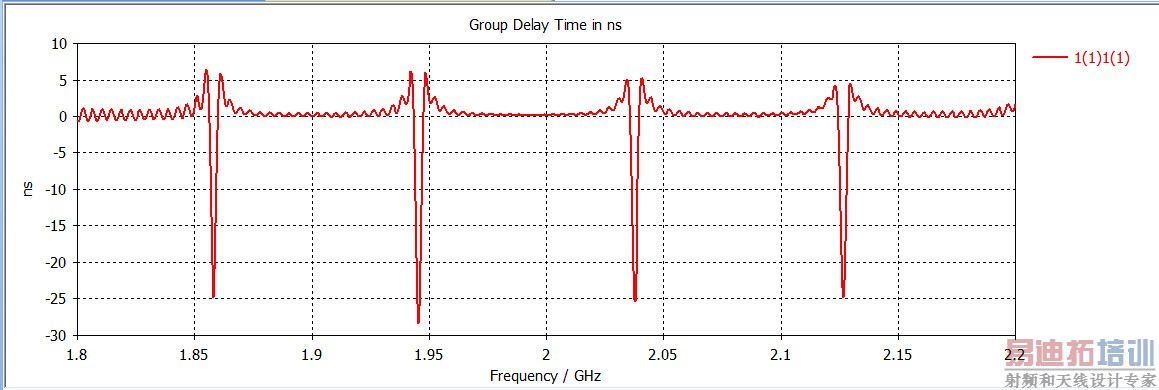

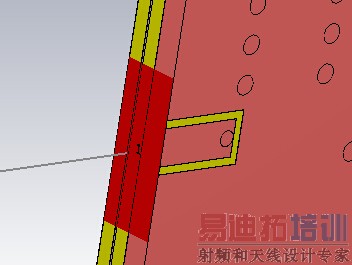

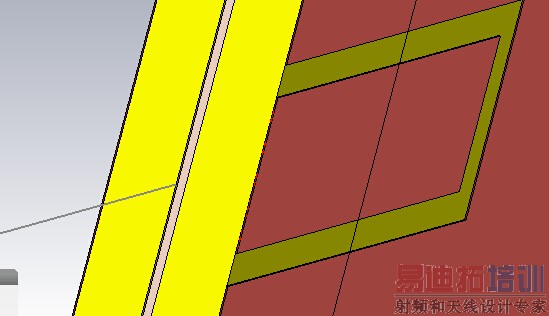

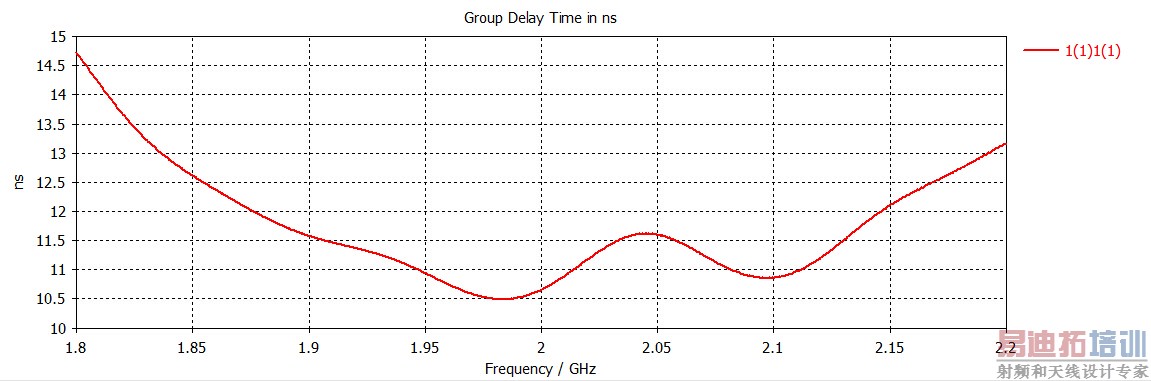

仿真错误 端口 馈电平面(带状线转换至CPW后馈电) 不加半固化片之前预期的结果 加上半固化片之后的结果









先不论电波喜欢有"介电常数"的习性、哪里Er值高就往哪里跑!

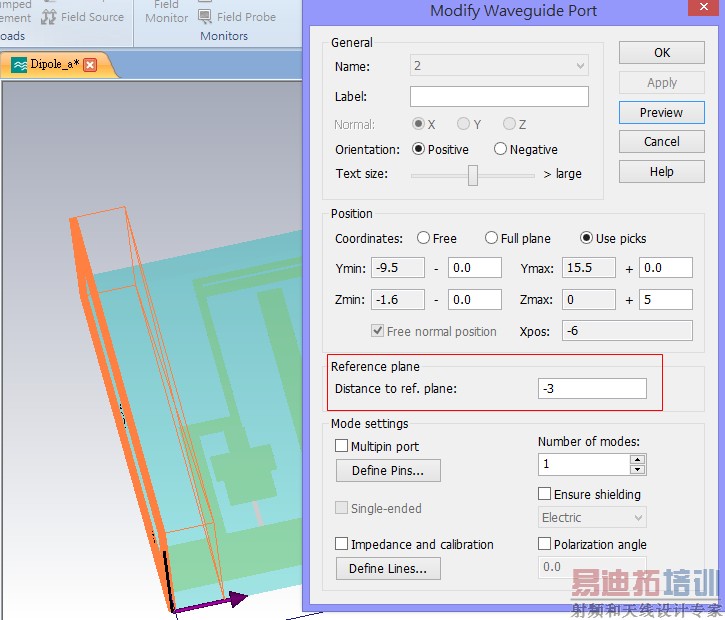

Error讯息中有提示你:要将波导端口(定向)!虽然那个紫色箭头是对向电路!(但是....那要在它的背面Er是=1 的条件下才会成立!)



注意!!波导端口有两个特质、一是开头说的,二是指定定向时正数是指向电路反向、负数才是指向电路方向。
唉~~还是那句老话,软件的好用与否!?跟人的知识背景是相对的。**温馨提示:若对我个人的回应语气不能接受?也请吭一声,好让我下次闭嘴!

语言描述不清楚的话还是上传文件吧。看描述和截图实在不知道楼主是怎么设置的。
