CST中如何画出一个3D的pcb板线圈

录入:edatop.com     点击:
我的路径已经画好了,是3d的立体路径。本来想用Trace From Curve,结果点了之后,显示The selected curve is not planar,求大神指导。

好的 那我不用大神 这位前辈 我这个图形是不规则的 而且不是平面的 我已经把线圈路径画出来了 可以在这个基础上进行拉伸吗?

这个是规则图形 我那个是不规则的 路径都画好了 现在不知道如何通过路径画出pcb的板子

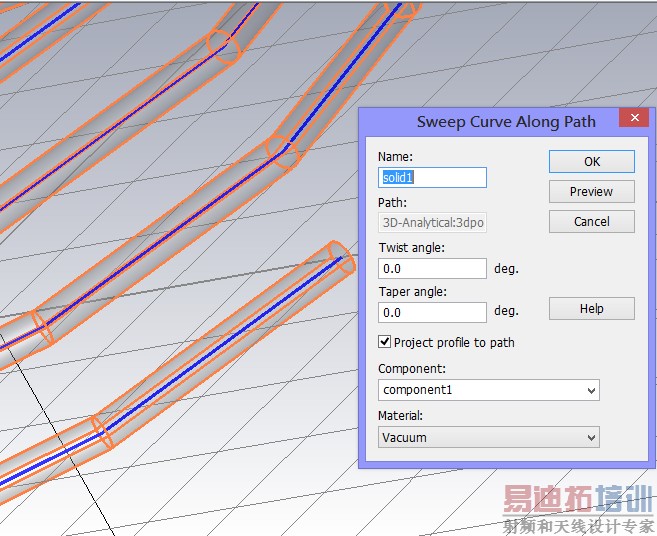

放心吧,再奇怪的curve 都可以被拉伸,就怕你做不出实体而已!





curve起点接面处给定一个circle或是Rectangular、可以玩大一点星型、五角形、任何奇形怪状的封闭型curves....

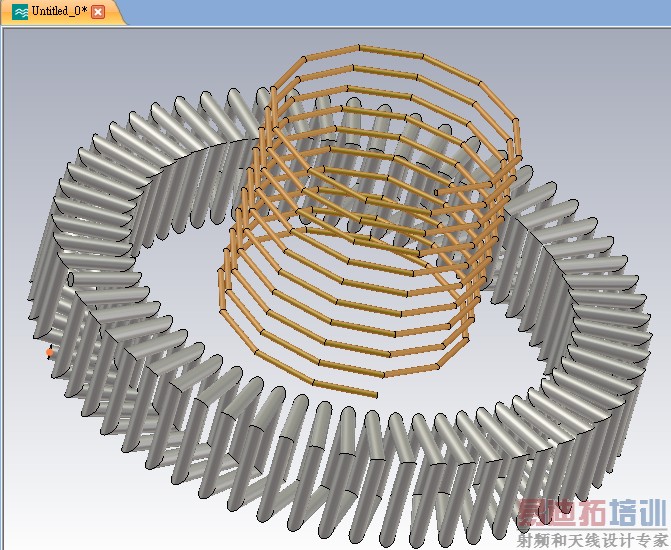

这个方式在CST 5.0的时候就用过了!看你有多奇怪的curves !? 放马过来吧。



好的已经搞定啦 谢谢您
