CST仿真结果S参数实部虚部及其相位的关系
录入:edatop.com 点击:
各位做CST仿真的大神们,
在得到S参数结果的时候,各位有没有再次看过结果的实部、虚部,根据这里的实部、虚部有没有再次计算过对应的相位?
最近突然看到这些参数,手贱算了下,结果发现CST直接仿真得到的相位和从仿真结果的实部、虚部推算出的相位不一致啊!
在有些模型里,二者刚好相差π,不知这是何故?
而在有些模型里,二者又很一致。
并且,对于同一个模型,不同的边界条件,得到的计算结果的实部、虚部居然也不一样?
这又是何故?
还望各位不吝赐教……谢过先!
在得到S参数结果的时候,各位有没有再次看过结果的实部、虚部,根据这里的实部、虚部有没有再次计算过对应的相位?
最近突然看到这些参数,手贱算了下,结果发现CST直接仿真得到的相位和从仿真结果的实部、虚部推算出的相位不一致啊!
在有些模型里,二者刚好相差π,不知这是何故?
而在有些模型里,二者又很一致。
并且,对于同一个模型,不同的边界条件,得到的计算结果的实部、虚部居然也不一样?
这又是何故?
还望各位不吝赐教……谢过先!
没出现过这种情况,回答完毕。
你好,我的仿真模型是这样的:
空气/零厚度的具有一定形状的电阻膜单元阵/空气
主要是想看看均匀平面波入射后,透过该层结构后,透射波相位的变化情况。
结果得到的S参数,尤其是S11,软件仿真直接得到的相位值与根据仿真结果S参数的实部、虚部计算得到的相位刚好相差π……
不知是何缘故?
这不就是算数计算问题么,和模型有什么关系?
是算数计算问题,但为何根据软件计算出的S参数的实部虚部推算出的相位值与软件直接计算出的相位值不一样?
是算数计算问题,但为何根据软件计算出的S参数的实部虚部推算出的相位值与软件直接计算出的相位值不一样?
越基础的问题越有讨论的价值 不妨将计算过程和相关截图展示下 看能不能帮到你
要么说清楚你的具体计算步骤,要么把数据贴出来,要么直接传CST文件。你这么说来说去的别人又不是算命的。
嗯,模型很简单:
空气——零厚度电阻膜图形阵列——空气
附件:

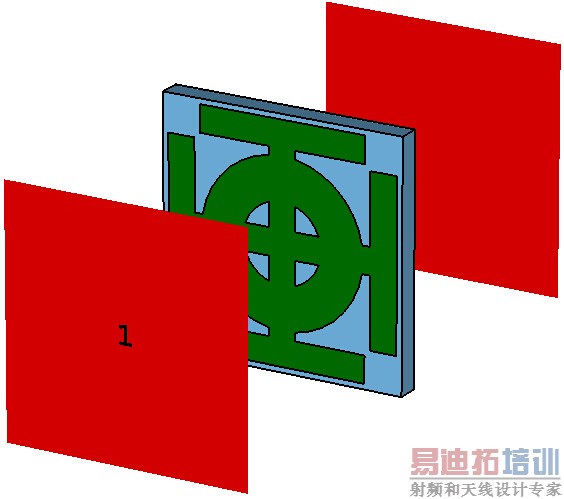

1、仿真所采用的模型;

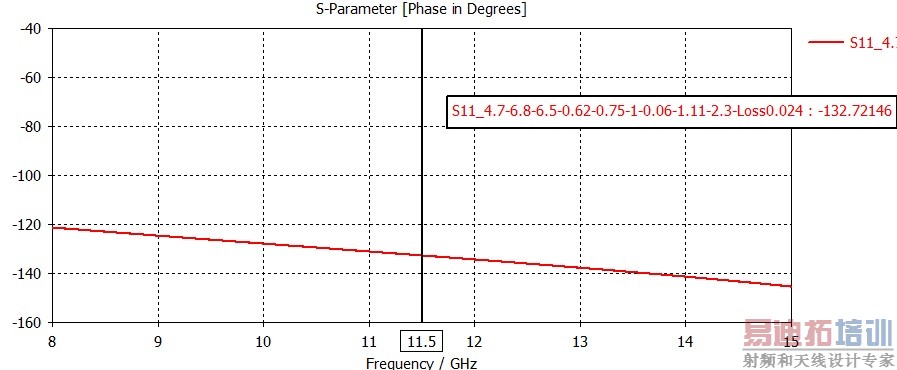

2、CST仿真直接得到的S参数相位
3、CST仿真的S参数实部

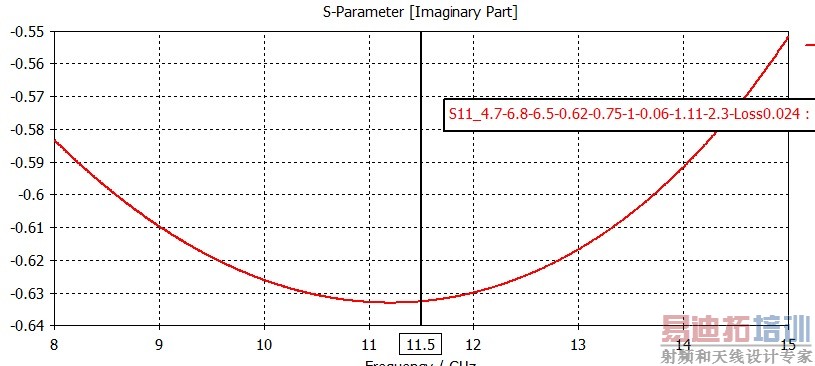

4、CST仿真的S参数虚部
刚才虚部没有传上去
