CST MWS如何将不同尺寸的相同天线的增益图画到一个图中

录入:edatop.com     点击:
想把天线的参数改改,然后看他们之间的增益差异

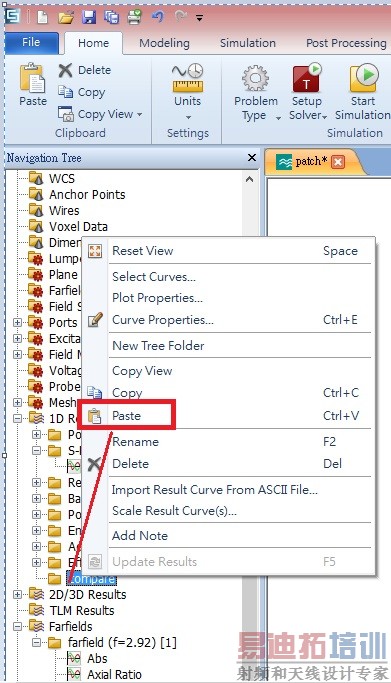

依照下列步骤吧!右键



建立新的档案夹(compare)







然后就是Copy、Paste...



**这已经是我自认为最简单的作法了。

十分感谢

导出来,在origin里边画。

谢谢您的帮助,按照您提供的方法可以实现将不同天线的增益曲线,放到一幅图中比较。不知您有没有办法将增益的数据导出,然后在MATLAB中作图显示呢?谢谢!期待您的回复!

Post Processing -> Exchange -> Import/Export -> Export -> Plot Data (ASCII)

非常感谢!
