基于CST的带状线TEM小室的仿真问题
录入：edatop.com 点击：

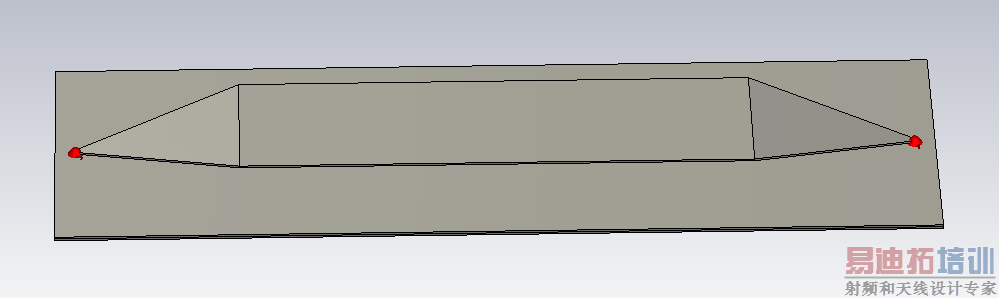

求助！模型采用标准尺寸，但是仿真出来S11总在-10db左右，S21也在-10左右，要怎么改才能将S11降到-20一下，让S21接近0左右
附件: moxing7.rar (3877 K)
附件: moxing7.rar (3877 K)
下次把图放上来，我的印象中TEM cell应该不是这样仿的
第一次发帖哈哈哈下次会注意的。我是按照
《道路车辆电气电子部件对窄带辐射电磁能的抗扰性试验方法第5部分：带状线法》征求意见稿.pdf
来建的模，尺寸也是按照这个来的，因为我们要求的是在一定范围内进行优化。但是我连仿都仿不出来。我同学用的是HFSS，模型尺寸和我都是一样的，但是他的仿出来了
hefang您好，我把您的模型下载下来仿真了一下，当仿真频率设置为0-8GHz，TDR总时间为6ns,当把仿真频率设置为0-6GHz，TDR总时间为8ns，但是模型的介电常数为2.08，微带线长度为20mm，这样计算出来的时间和TDR仿真时间对不上，这样TDR看不出来阻抗发生变化的位置啊，请版主fehang能给解答，十分期待您的回答
