CST自学模型
录入:edatop.com 点击:
小弟自己仿真遇到了问题,跪求哪位大神指点迷津,一天了都。模型
cox.zip
,不胜感激
按着惯例,修改模型。把inner conductor改为PEC:
网格改为新的网格引擎:
可以得到正确的端口模式:
运行energy based adaptive mesh refinement,pass 2的时候delta S就已经小于0.02了。保险起见多运行一次,pass 4和pass 3已经没什么区别了:
S21的优化情况,pass 3和pass 4的最小值对应频率都一样:
把time domain solver accuracy改为-80 dB,得到的field energy:
S参数:
参
合理的模型才能得到合理的结果,最后一个仿真求解器用时2秒!
结论:无法重现楼主的问题。楼主需要恶补微波原理基础知识。
收兵回营!
cox.zip
,不胜感激
什么都没说 我们怎么给你解决?
小弟自己仿真遇到了问题,
什么问题?
跪求哪位大神指点迷津,
什么迷津?
一天了都。
一天都咋了?
不胜感激。
不用感激。
值班管理员大人,是否需要再置顶一篇:提问的智慧...

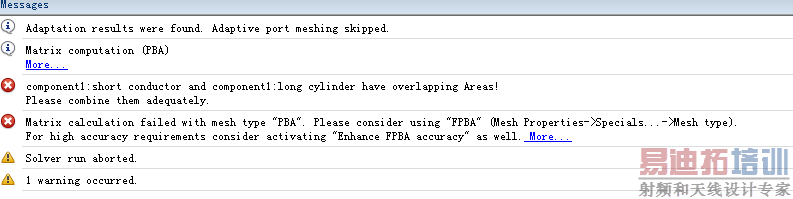

大神们不好意思,小弟第一次互动论坛,说的不太清楚请各位见谅,就是那个压缩包的文件我仿真的时候提示错误,但是不知道错在哪里了,希望能改正过来,通过仿真
知道看的不置顶也能看到;不知道看的置顶了也不会去看。

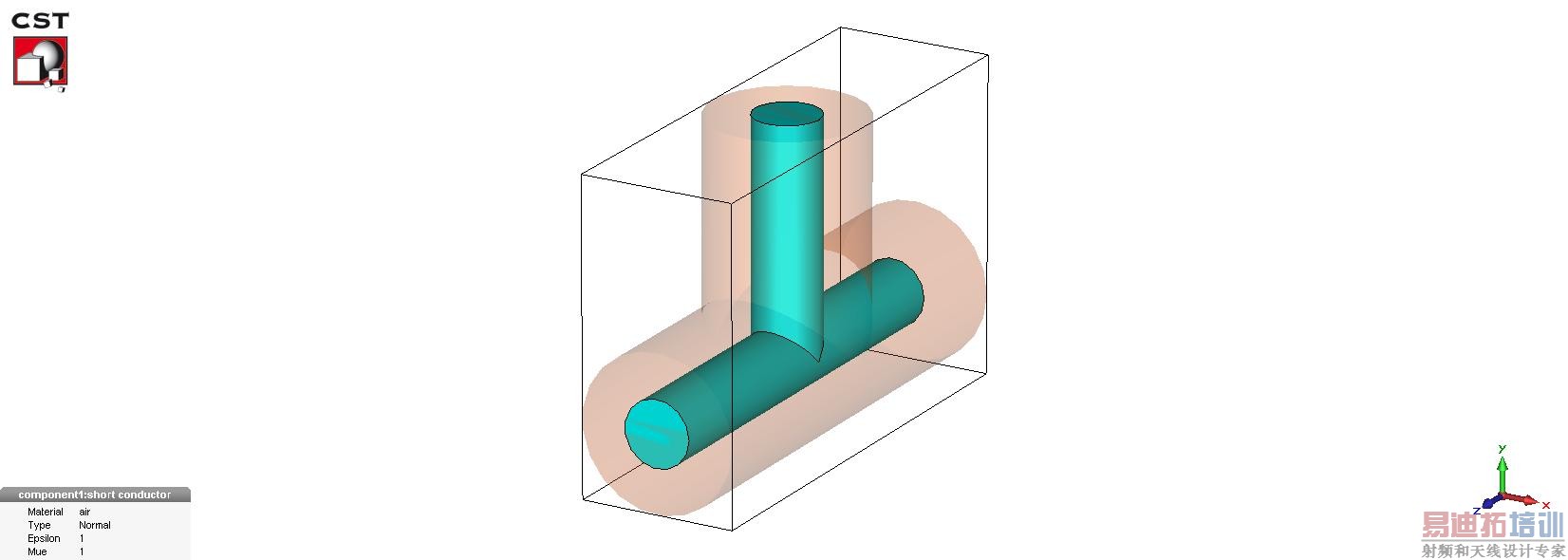

楼主的模型:
同轴结构,背景材料是PEC,橙色结构是真空,但是,青色结构竟然是空气!(楼主你自己给这个结构起的名字不是inner conductor吗?)

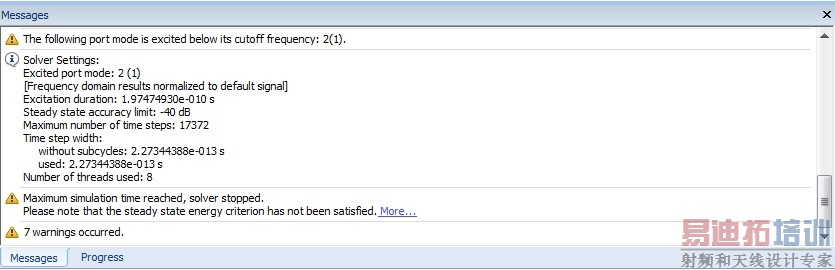

什么都不修改,直接运行仿真,没有错误信息:
端口模式:

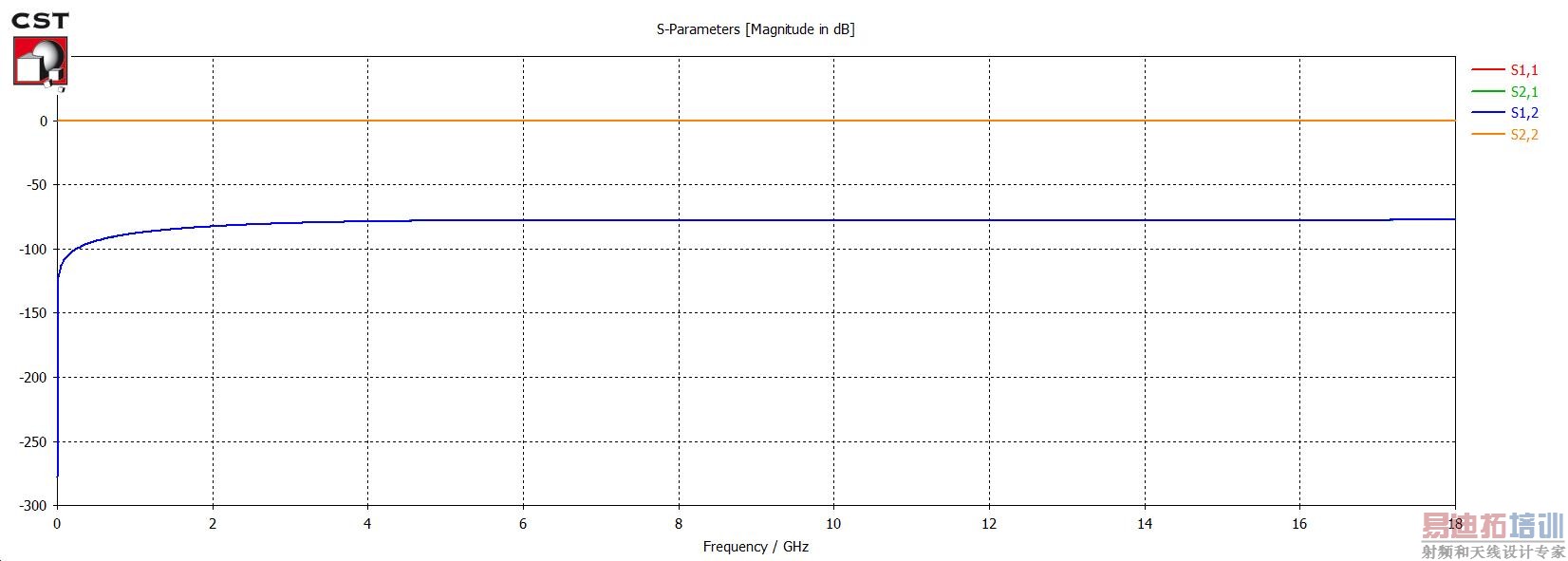

计算不出line impedance。可以得到S11,想也能想到结果是什么样:

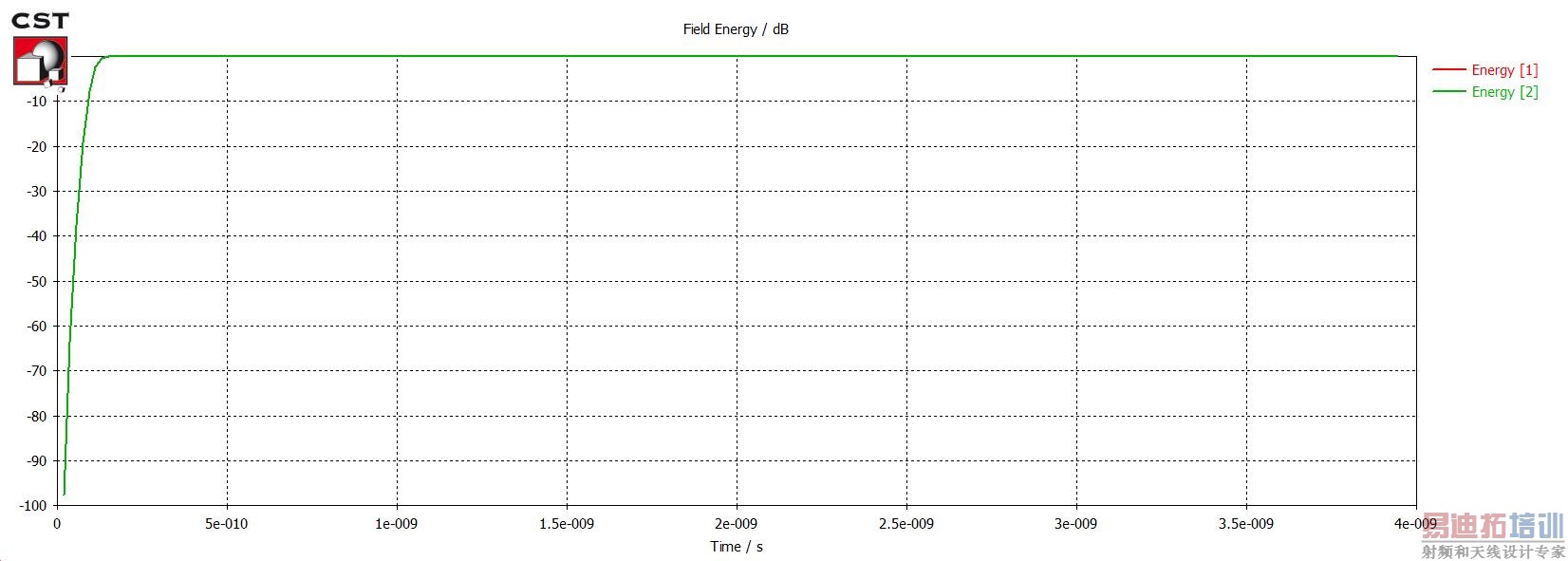

全反射,因为就是个空气圆柱……。Field energy:
看着笑一下就行了。

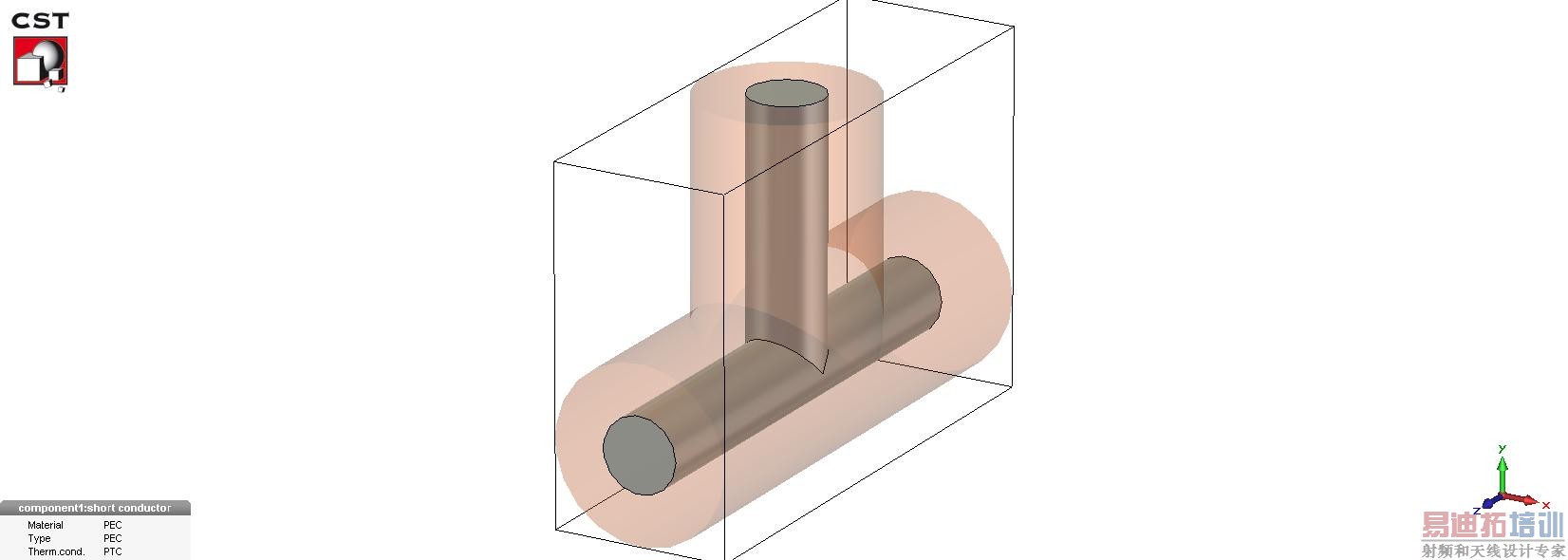

按着惯例,修改模型。把inner conductor改为PEC:

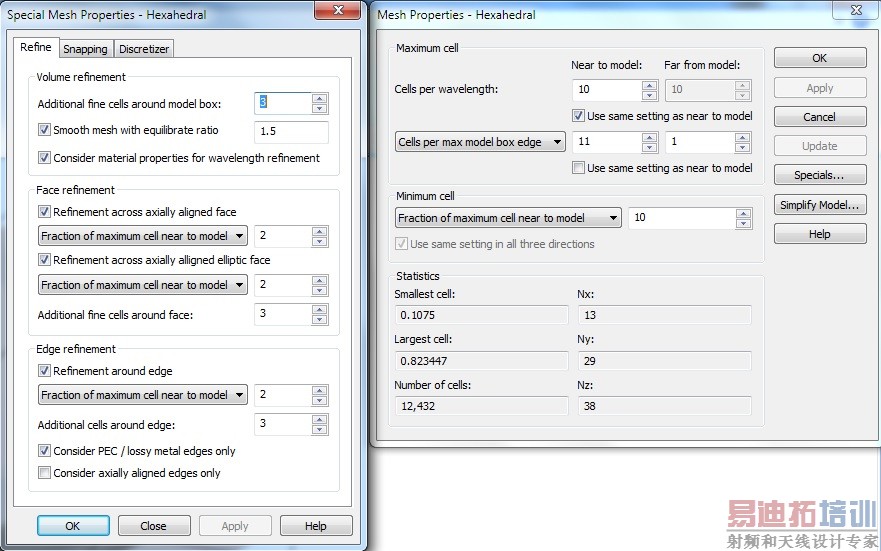

网格改为新的网格引擎:

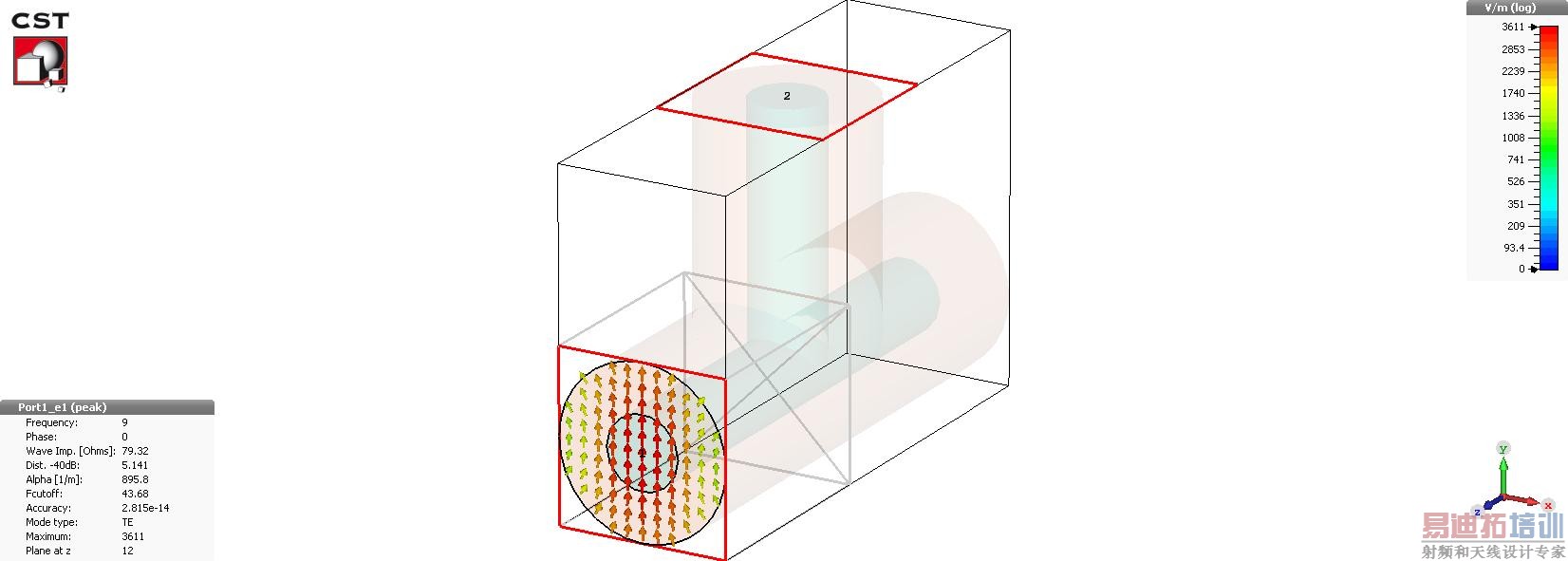

可以得到正确的端口模式:

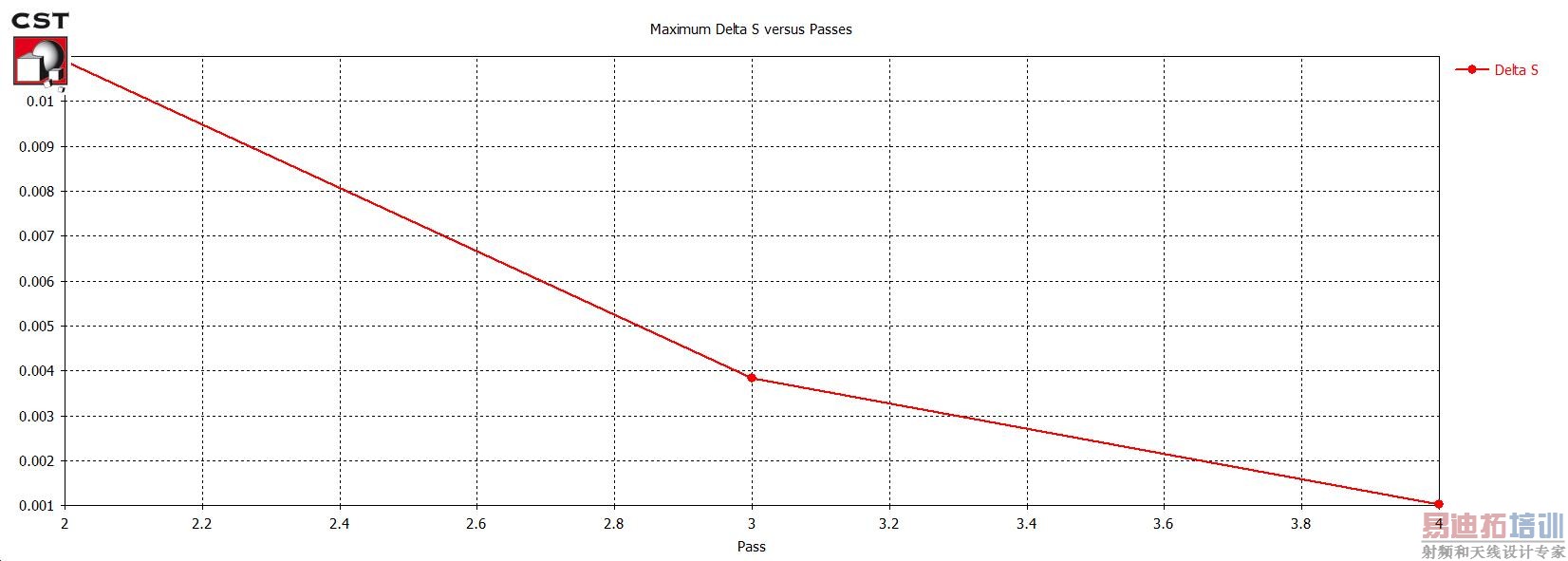

运行energy based adaptive mesh refinement,pass 2的时候delta S就已经小于0.02了。保险起见多运行一次,pass 4和pass 3已经没什么区别了:

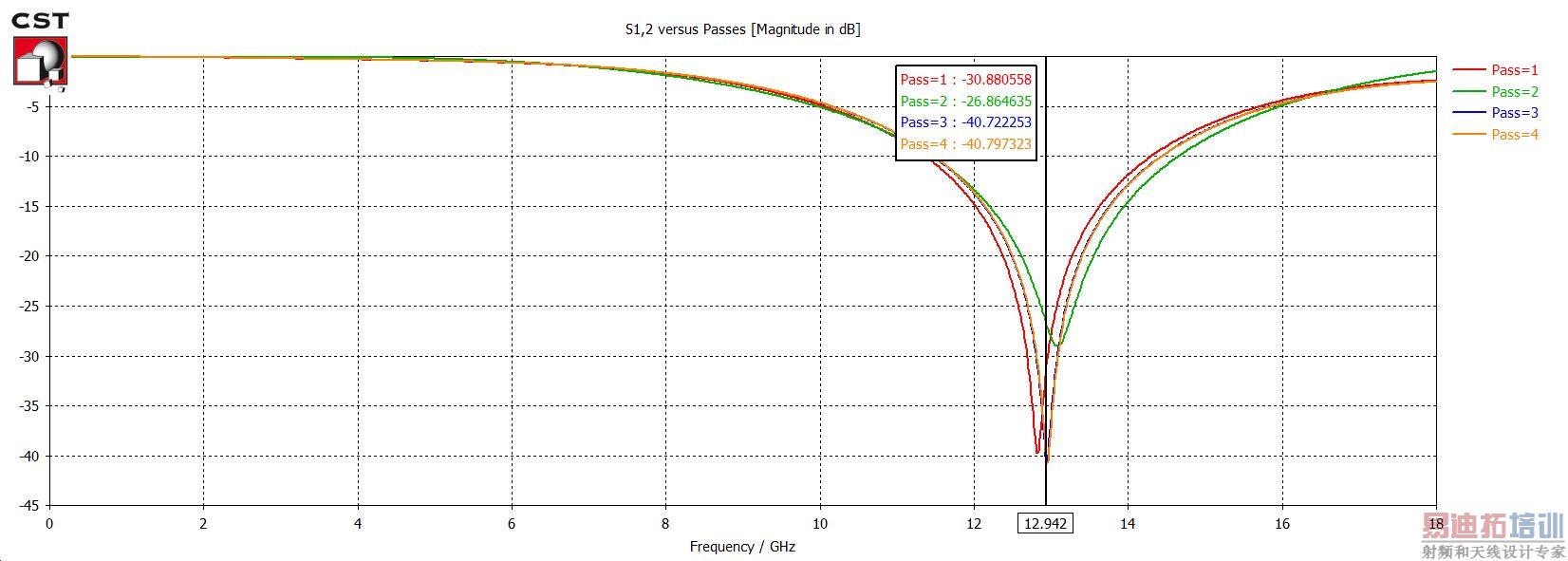

S21的优化情况,pass 3和pass 4的最小值对应频率都一样:
把time domain solver accuracy改为-80 dB,得到的field energy:

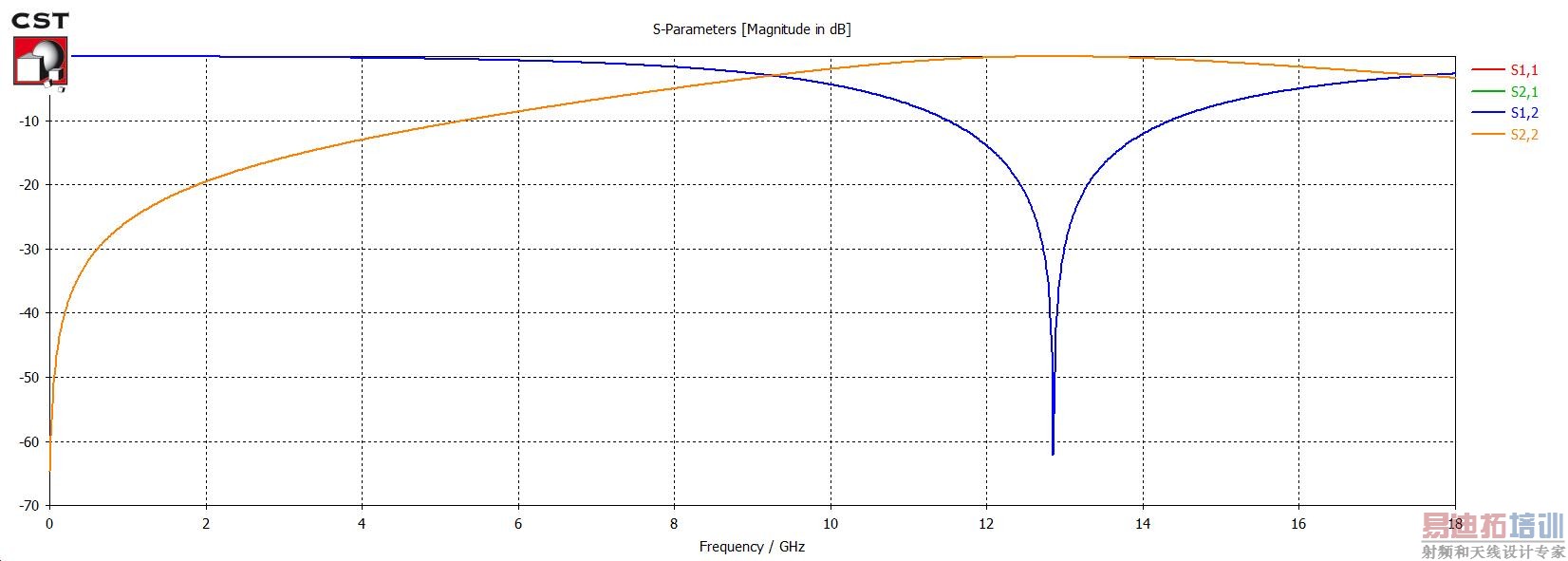

S参数:
参
合理的模型才能得到合理的结果,最后一个仿真求解器用时2秒!
结论:无法重现楼主的问题。楼主需要恶补微波原理基础知识。
收兵回营!
威武!
小弟非常感谢管理员大人,小弟初学CST还请大人谅解,谢谢花费时间帮忙
大师一出手
便知有没有
