微波仿真时警告:到达最大仿真时间,计算停止?

录入:edatop.com     点击:


蛇形结构金属细线.rar
CST微波仿真的时候出现这个警告:Maximum simulation time reached, solver stopped.
Please note that the steady state energy criterion has not been satisfied. 初学,看了帮助,也不知道怎么解决,我是用的2014版。请高手帮帮忙啊,不胜感激!

可否将你的仿真物件、设置环节、想要得到的结果?以图面或是*.stp、*.sat...放上来。
医生看病也得望、闻、问、切。

附件中是模型,我用CST画的并仿真,很快就停止了。以前也碰到过这种情况,麻烦高手帮帮忙啊,谢谢!

蛇形结构金属细线.rar

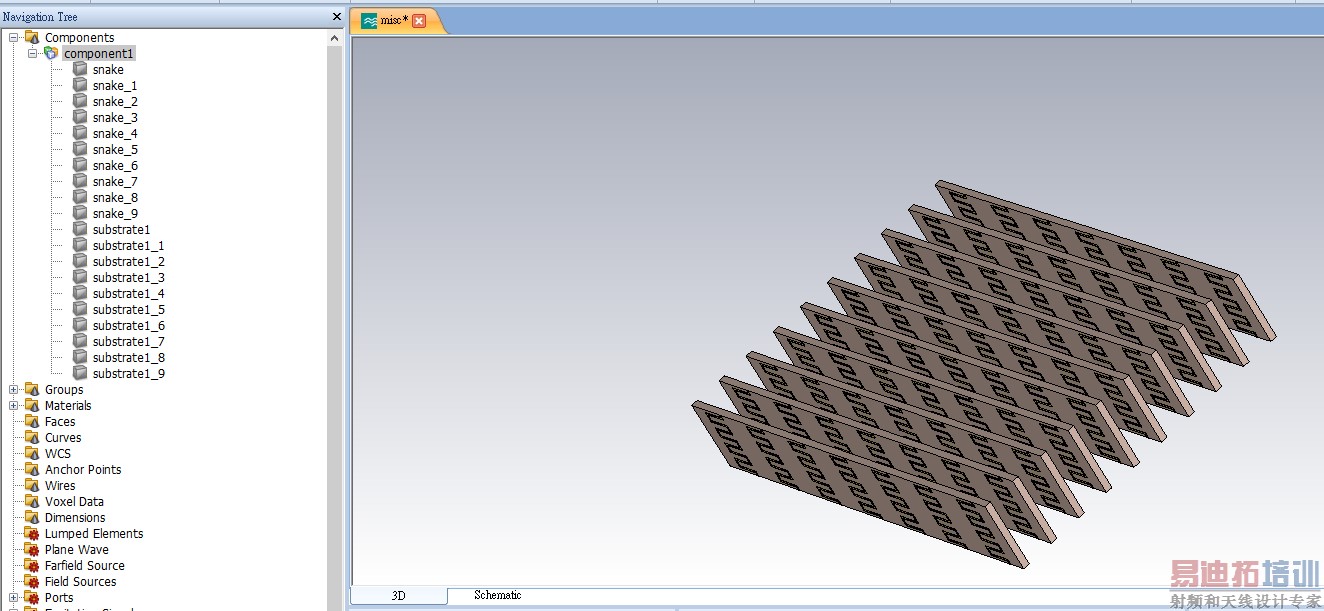

楼主的模型:



只看模型完全不理解楼主要仿真什么。背景材料是PEC,模型是被一大块儿真空覆盖的PCB,Z轴负方向是Rogos介质,上面有几个全开路的金属蛇形线。(PS:蛇形线的英语是serpentine,不是snake。)波导端口直接对着真空……(楼主你是不是要仿真辐照Plane wave?)
不理解模型的意义,所以无从判断波导端口的端口模式是否合理:

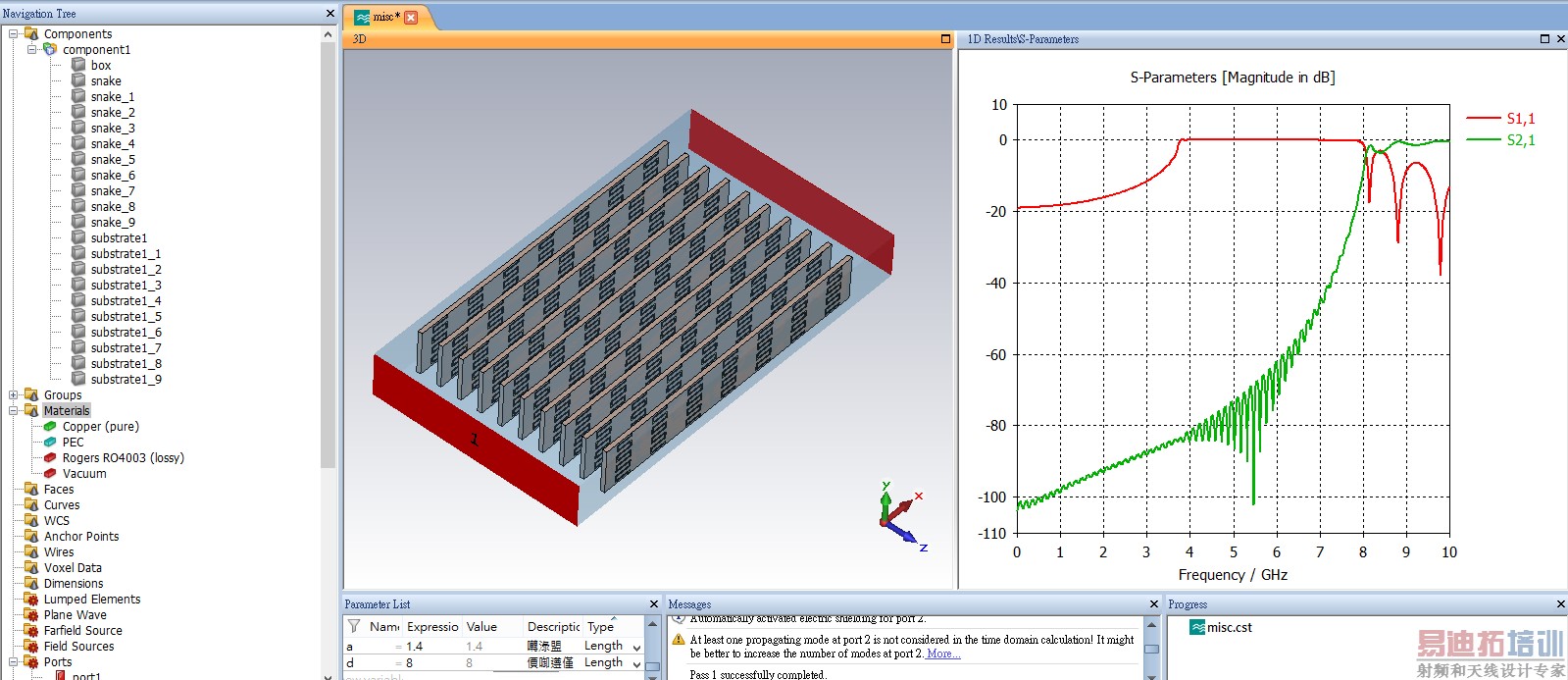

仿真的S11在4 GHz后全零,因为全开路:



模型属性在快到4 GHz处有明显的跃变:

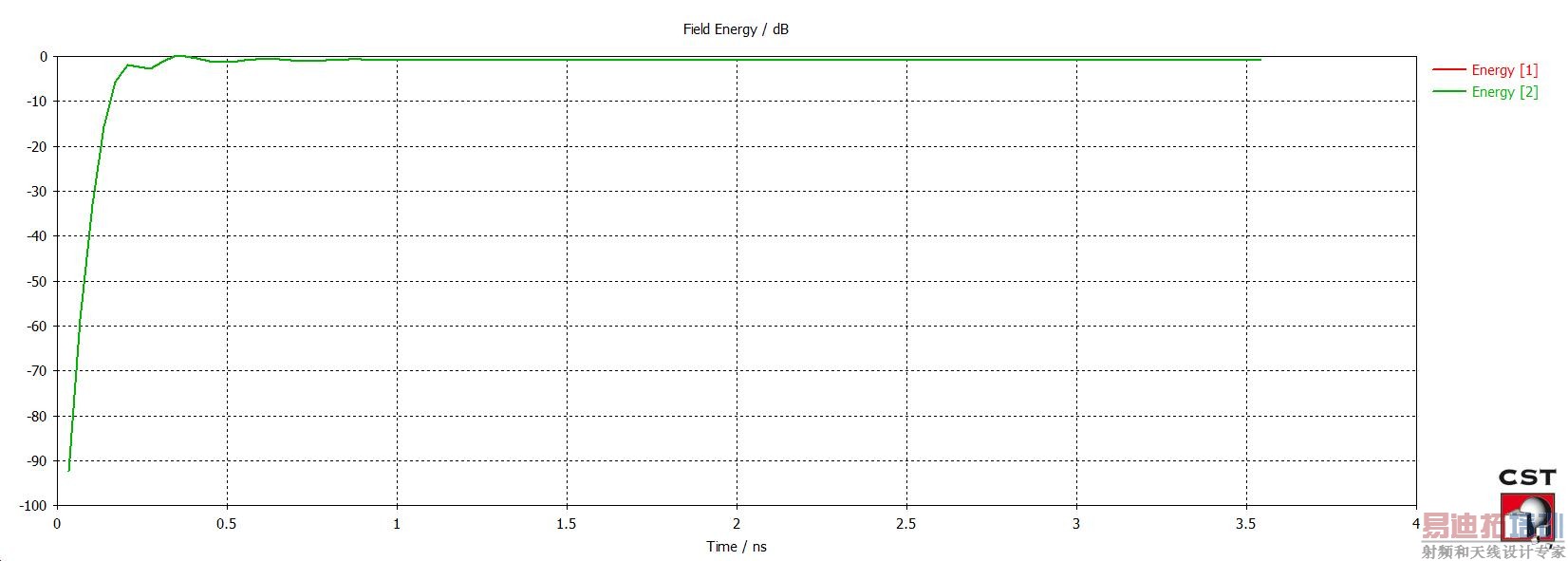

楼主遇到的提示是因为field energy根本不会衰减,能量完全无法耗散:




结论:不懂楼主想做什么,爱莫能助。

收兵回营。

我是仿一个电磁超介质,把文献的模型改了一下仿的看看。我的意思是沿x方向的pcb板上周期性刻有铜线,然后沿z方向排了多层,,放到波导管里面去测s11和s21, 波的传播方向沿x轴,电场沿y轴。关于背景和边界条件我也不是很清楚,所以这样设了。我想板子放到波导管里面,各层之间以及和波导之间是不是会有一定间隙,所以画了空气覆盖;波导管不是理想导体吗,所以背景选PEC,保证各个方向都是电边界。
也不知道我这样对不对,求帮助啊!谢谢

真是太神奇了,我才疏学浅看不出所以然...
如你所说的,但是和你的图对不起来、真是晕死了!只有一片版子是实体!?

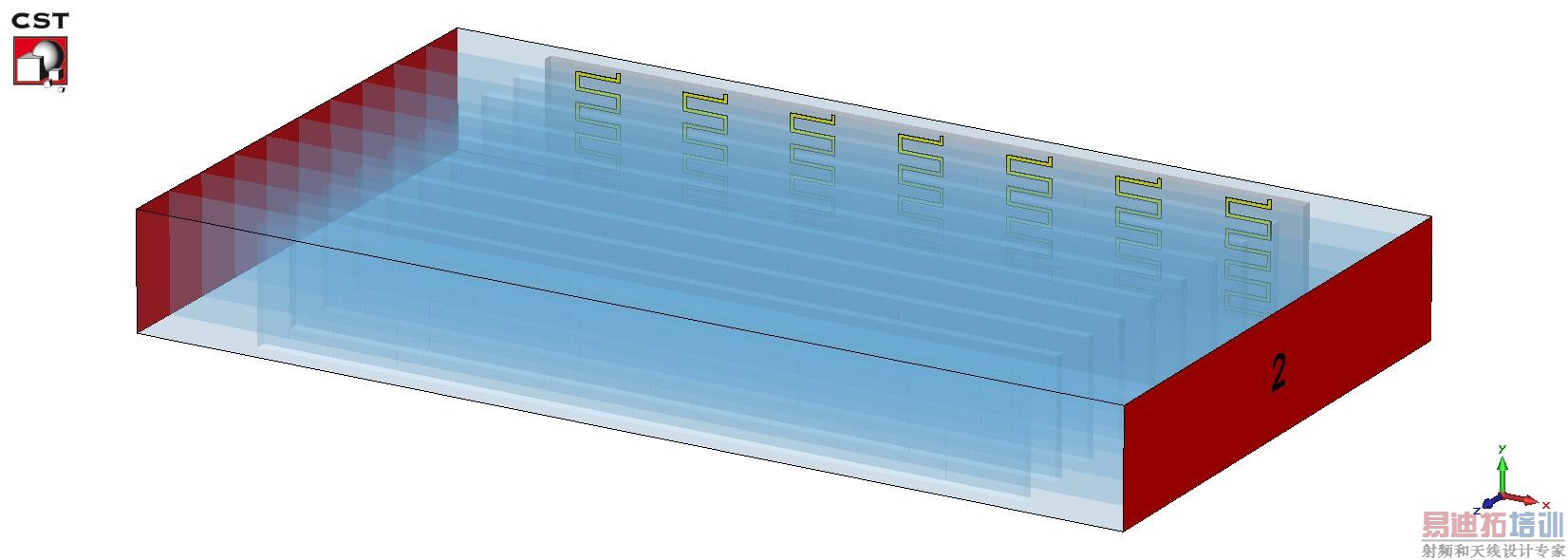

试著还原你的说法,那你必须"复制"8片实体的板子和金属线,排列好后再以vacuum 画出波导整体空间 -> 布尔运算(除了板子和Trace以外全被vacuum包覆)、此时背景设为PEC才有意义,
再加上两端的waveguide port...这样或许可以看出一些东西!
**不过...我还是要不客气但很痛快的说:还没会爬、可不可以安份点别想飞!?这样离蠢才是不远的!
波导管不是理想导体!请再把书读好,波导管是特定的波带、频率通道...它的介质是空气、外壳才可以视为理想导体!但一般是"金属"例如:铜、铝。

如果按部就班的来并不困难,那就乖乖的做好暖身操再下水!

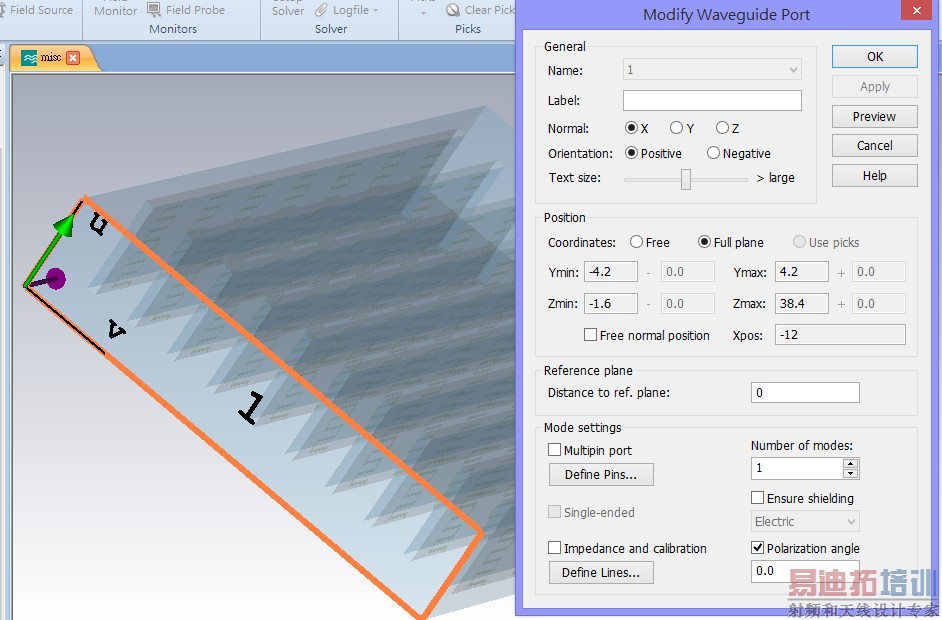

**那个警示!?只是提示你可使用极化交错观察端口的反射状况,不是错误提示!
当波导端口有三边不接触电壁、磁壁的时候,不会提示你需要设立模式 Number of Modes







首先感谢楼上帮助!原模型中先画了一块空气介质包住pcb板和金属线,后来pcb板和金属线都没有复制,只复制了空气介质,改过来后结果跟你一样。不过还有一些问题请教:
1. 1D Result中能量没有衰减到-30db左右,反而很高哇,这说明什么?这个energy是指哪里的,是不是一般都要求能量衰减到-30db左右?
2. 关于用矩形波导法测S参数,是不是把模型画好以后都要再画一层空气介质把模型包起来,并把各个方向的边界条件都设成电边界,来模拟计算?虽然波导管只在一个频段可以看成完美导体,但是设计模型仿真之前也不能确定样品在具体频段的性质啊,所以这个时候是不是可以先把频段设宽些,从结果再判断特定频段的性质?
3. Message Window还是出现提示:最大仿真时间已到,计算停止啊?请问这怎么解决?





还有楼上回帖说的“只是提示你可使用极化交错观察端口的反射状况,不是错误提示!
当波导端口有三边不接触电壁、磁壁的时候,不会提示你需要设立模式 Number of Modes
”,请问能解释一下吗?如何使用极化交错观察端口的反射状况?

1-. time= 1 / frequency、frequency= 1/time..时间越短频率越高!
2-.是的,你可以先设宽找到点后在缩小范围,至于是否一定要设空气介质?因为画实体的金属外壳也行(意义等同HFSS中的AIR BOX外的PEC),此时可以不加空气介质!
3-.无需理会-- Reached意为:达到!所以字义是说TD仿真所设的最大求解时间已经达成、所以求解停止!(它已经满足求解所需)
极化交错指的是电场TE、磁场TM的极化方向互为垂直,波导端口的TE方向缺省是随著U轴,在预设的Number of modes =1的情况下,只会求解一次TE的(S11、S12),



当Number of modes=2的时候,求解完TE的(S11、S21)会再求解TM的(S11_2、S21_2)...还Number of modes=3、4、5....这些请自行参考help中的文件说明或是自我实验一下。
**其实我的理解都是来自于help的文件说明加上实验求证和无数次的失败反证而来,我不是大牛更不是大神!我只是有勇于尝试的精神。(其实以上的事项都在help中有详细的说明,只不过它是E文而已)。
