CST怎么导出已求得的S参数幅值和相位数据
录入：edatop.com 点击：

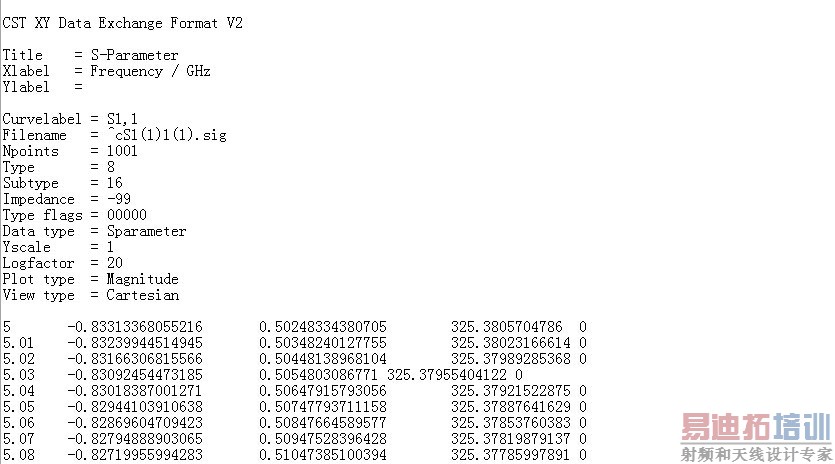

我用Ctrl+C和Ctrl+V的方法将数据复制到.txt文档，发现数据和曲线对不上啊。
S11显示的Data type是S参数，第二，三，四列具体指的是什么？
S21显示的类型是Re/Im，这里的实部需补怎么来的是不是对应幅值和相位？
我想输出的数据只要S11和S21的幅值和相位信息。
直接极坐标那个图可以导出幅值和相位

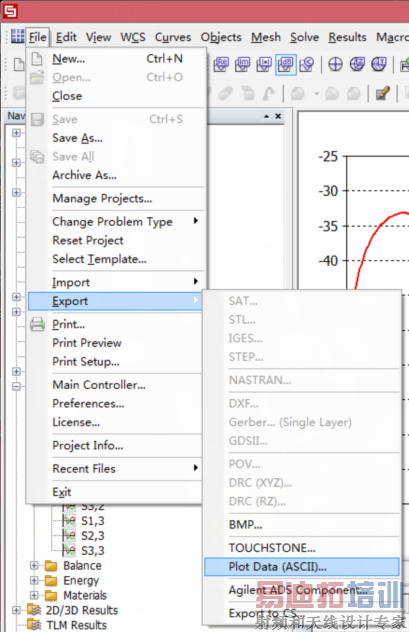

Postprocessing -> Import/Export -> Export -> Plot Data (ASCII)
请学会使用软件的帮助文件。
CST MWS帮助文件《Export Plot Data (ASCII)》。
谢谢，是我投机取巧。基础文件还是要好好学习。汗颜
我是一个初学者，请问楼主图片中的数据是如何导出来的？
