CST MWS模型为什么仿真报警

这模型尺寸比较小的时候仿真还没什么问题，但是增大之后，就开始出现这种报警了，求大神帮忙看看怎么解决

能量耗散得慢，20个脉冲时长之后field energy还没有降到accuracy设置的比值，仿真停止。

请学会使用软件的帮助文件。

CST MWS帮助文件《Signals in Time Domain Simulations》和《Time Domain Solver Performance Improvements》。

计算时间设置长一点吧。

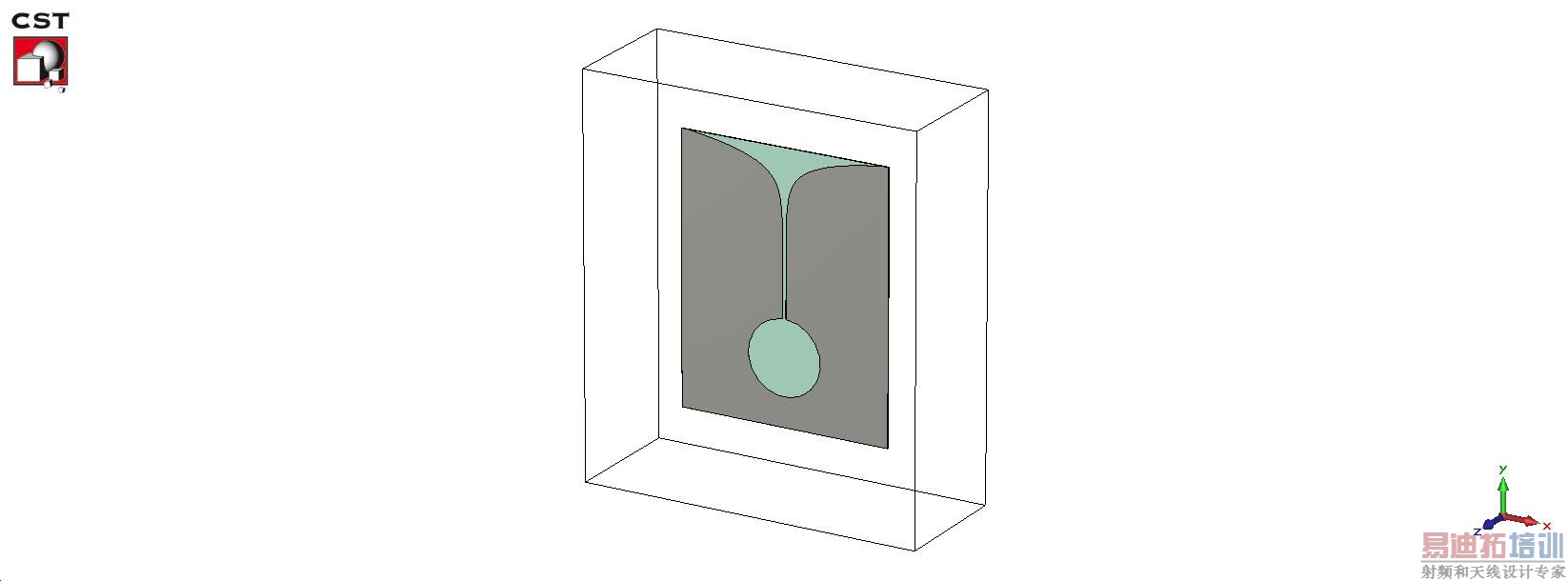

模型是一个天线：

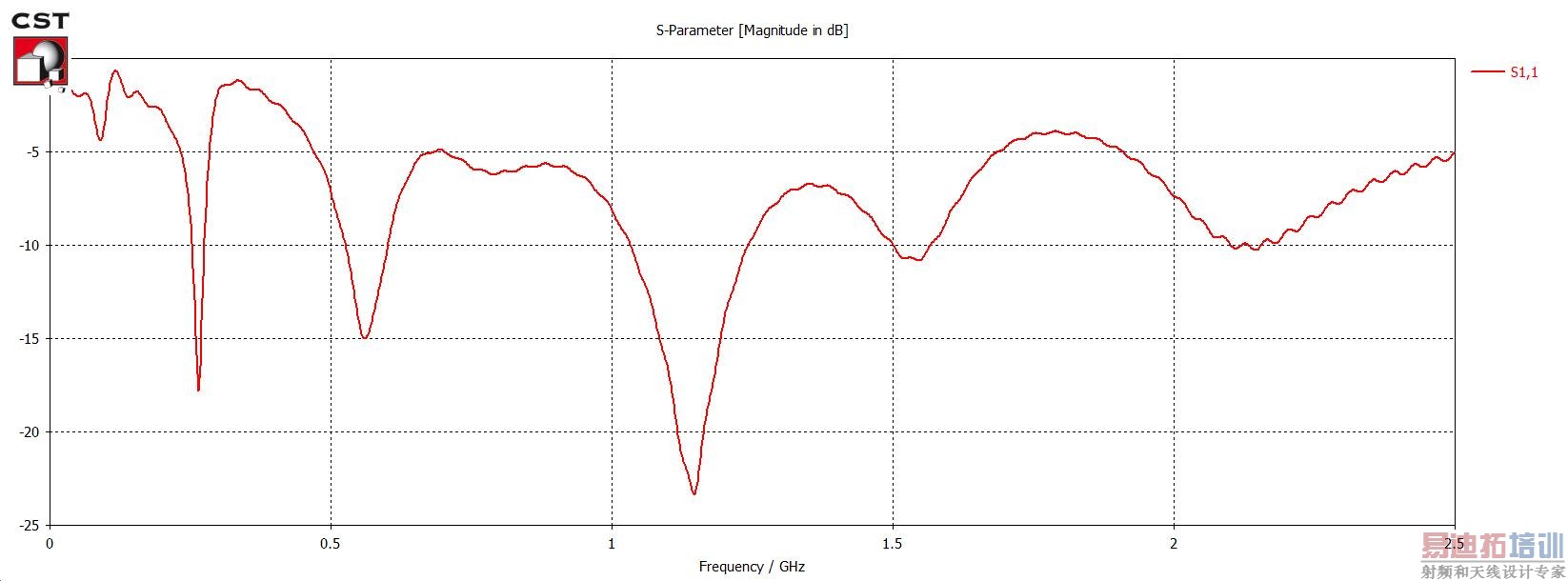

直接按照楼主的设置得到的S11：

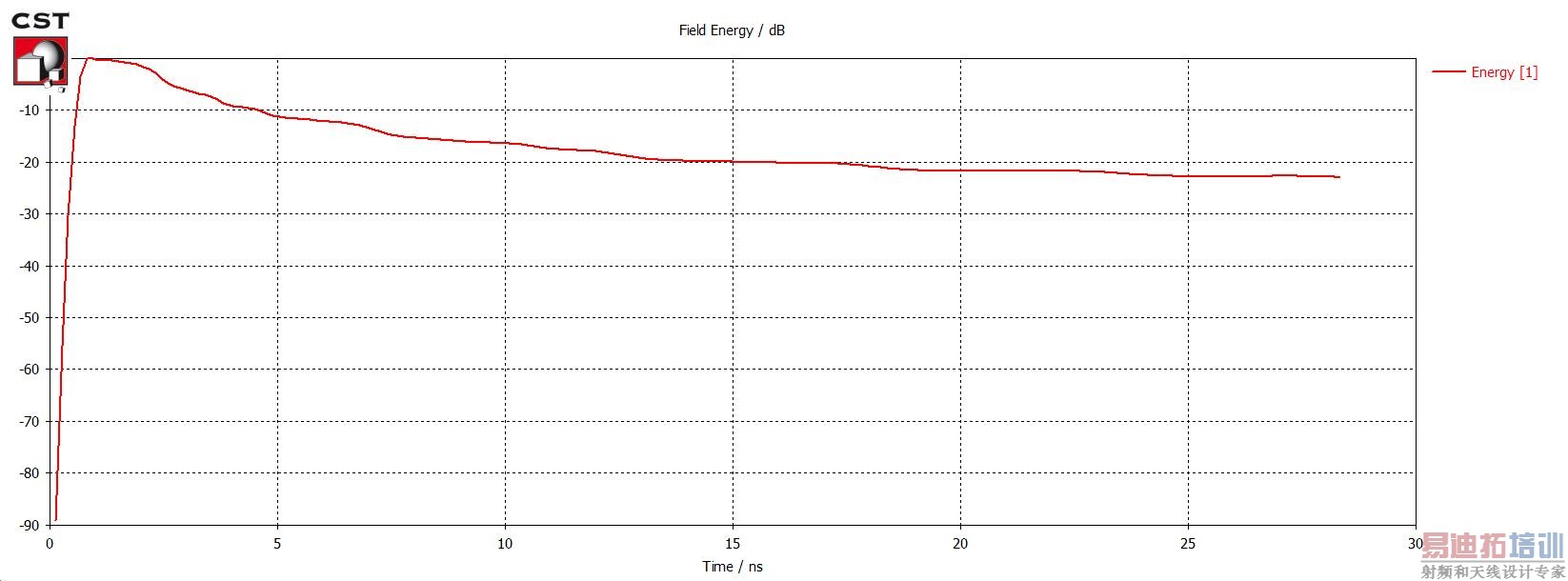

Field energy在20个脉冲时长之后还没有降到-30 dB：

---

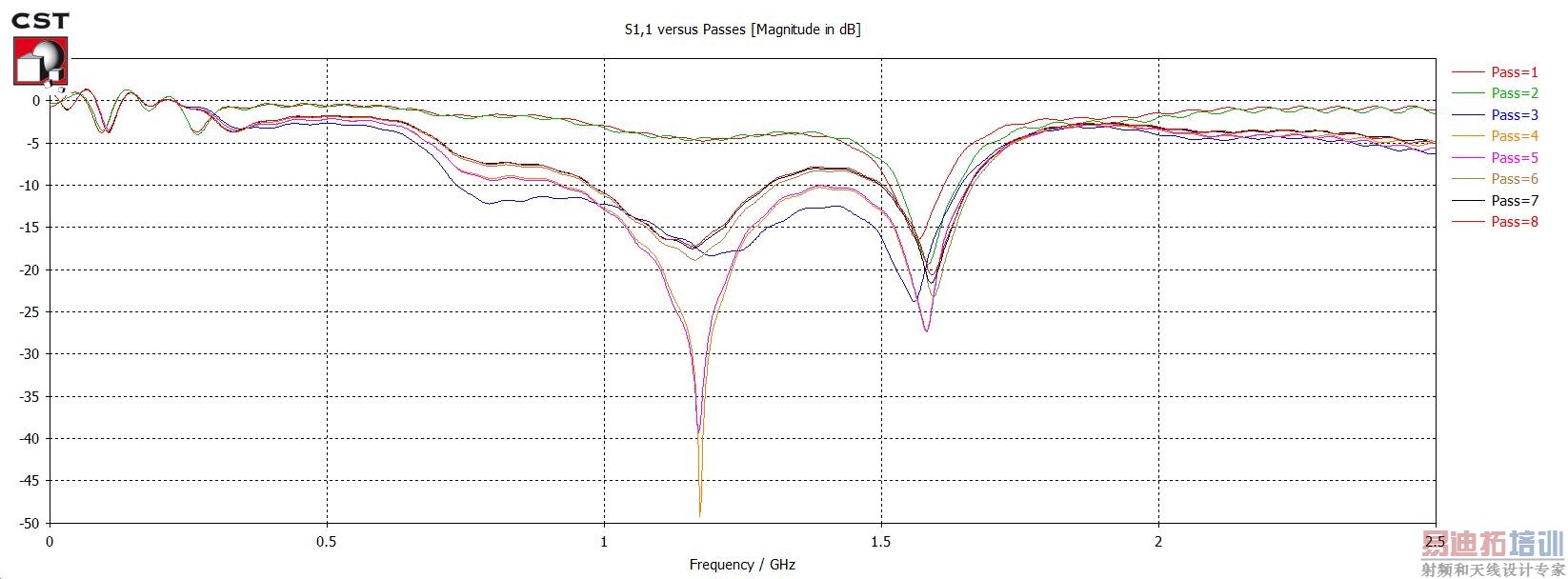

先运行adaptive mesh refinement，Delta S：

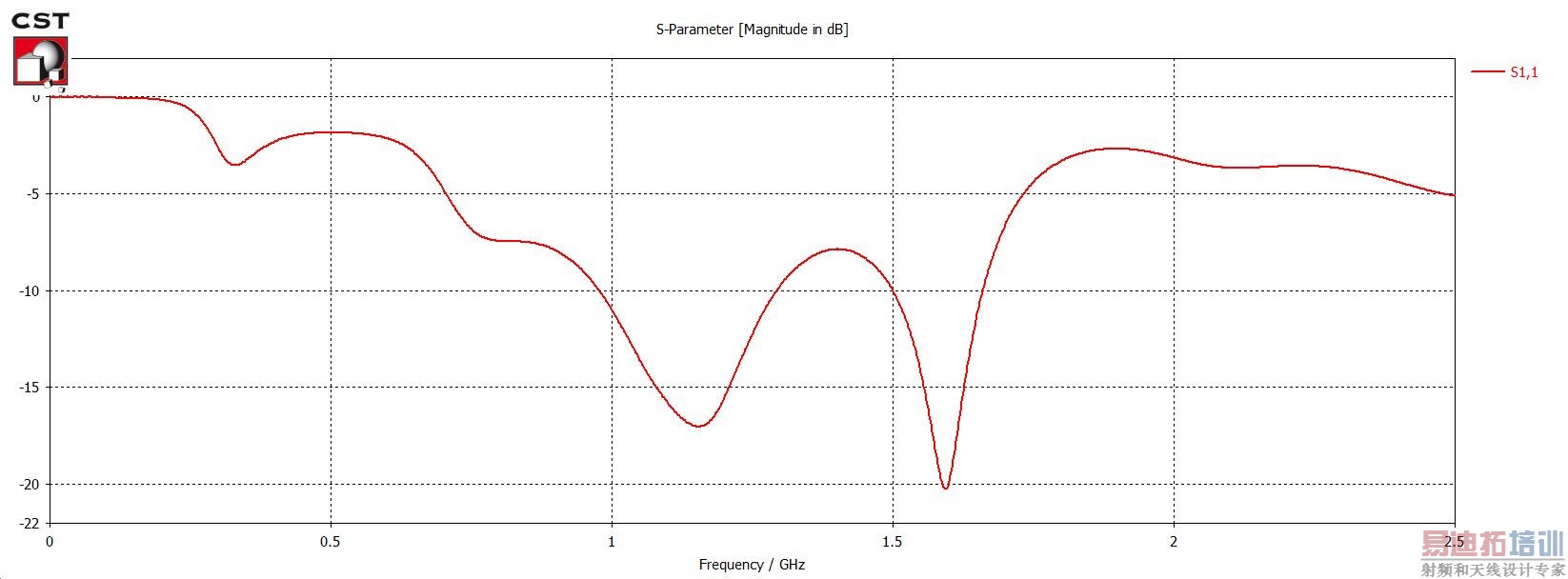

S11：



得到准确的S11之后再提高最大仿真时长上限至100个脉冲时长（140 ns），并设置accuracy为-80 dB，再仿真就可以把field energy降下来了：



最后得到的S11：

---

消除楼主所列的警告信息的方法就是延长仿真时间，请参考旧帖：

收兵回营！

太感谢啦，还有请问大家是不是后面那个报错跟电脑有关

应该是和电脑有关

Energy设到-80dB。不必吧

为什么？
