CST中Waveguide Port的reference plane和Plane Wave的decoupling plane

第一个是关于退耦合面即decoupling plane frame ,第二个是关于 reference plane.我个人对退耦合面不是很理解，参考面我个人认为就是跟计算S参量的相位有关的一个面。求大神指点！

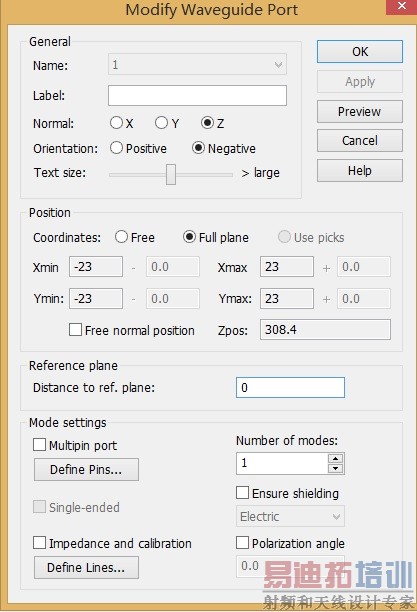

图是参考平面。

reference plane 就相当于将激励波导延长或缩短，主要对相位有影响吧

Reference plane定义相位的起始点，在测量理论中就是校正面（calibration plane）的位置。

在测量中有的时候校正平面无法做在DUT的接触点，使得校正面和DUT之间必须通过额外的器件（通常是fixture）连接。

如果fixture是理想传输线，对S参数的幅值无影响，那么只需要把校正平面“移动”到DUT处，这叫做port extension，在CST MWS里通过定义reference plane实现。

如果fixture不是理想传输线，对S参数的幅值有影响，那么除了port extension，还需要计算S参数和T参数矩阵进行去嵌入（de-embedding）。

CST MWS帮助文件《Waveguide Port》。

De-coupling plane只在Plane Wave里见过，不过没用过plane wave，不解释。

CST MWS帮助文件《Plane Wave》。

正解！学写了。

多谢回答。
