CST接收天线负载上的电流、电压波形还未稳定就戛然而止了，怎样完全显示波形呢
录入：edatop.com 点击：

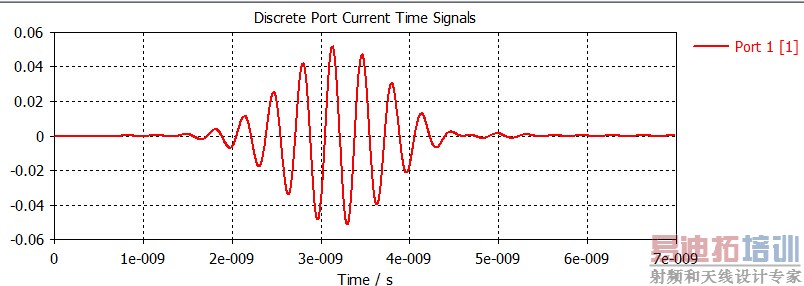

发射天线的电流、电压波形已稳定完全显示出来 。
但接收端负载上的波形却未完全显示， 后面还有波形 ，但却不显示了。
我检查了（1）横坐标范围显示的问题，增大横坐标范围发现后面就没有了，也就是根本没计算。
（2）增大扫频范围，结果还是一样。
求助，怎样将接受波形直至稳定完全显示出来呢？
但接收端负载上的波形却未完全显示， 后面还有波形 ，但却不显示了。
我检查了（1）横坐标范围显示的问题，增大横坐标范围发现后面就没有了，也就是根本没计算。
（2）增大扫频范围，结果还是一样。
求助，怎样将接受波形直至稳定完全显示出来呢？
你这个负载端的信号的“稳定”，应该是你的精度，网格的设置造成的，因为软件默认为他已经收敛了，就停止计算了！你可以改一下网格或者精度仿真试试！
另外你还可以右键，进入图形设置的地方，这只X轴或Y轴的显示范围，还可以设置只让她显示某一段的波形，还可以拉伸或缩短波形。当然还可以后处理，不过就稍显麻烦点！
希望能帮到你！1
增加收敛精度，比如-50dB。 或者延长仿真时间
前几天还有人发帖问过这个问题，
增加一下脉冲数就可以了。
修改精度可以
