CST的s参数

录入:edatop.com     点击:

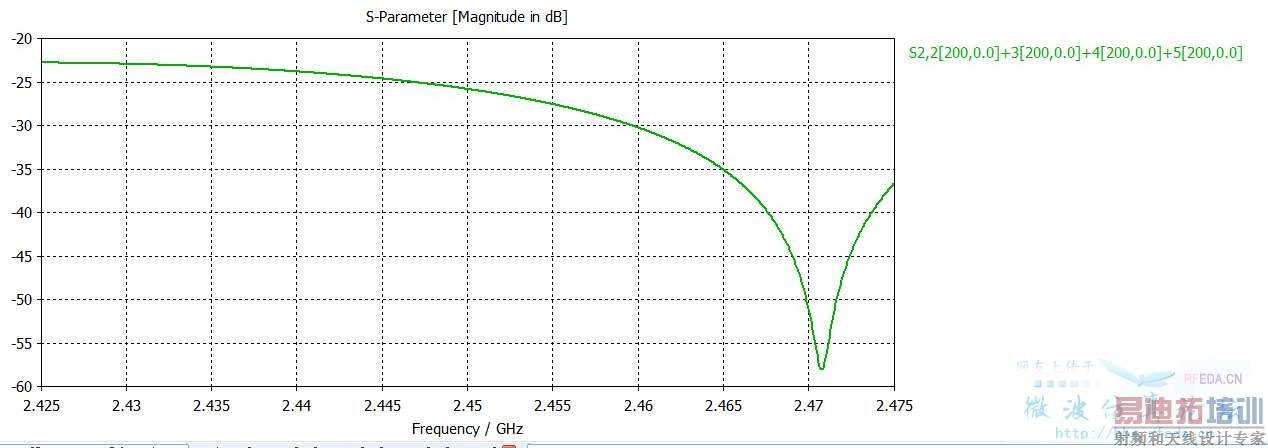

就像这两个,上面一个仿真时source type选的是selection,而下面一个选的是all port。它们有什么区别啊?要是看端口反射的话应该看哪个啊?

selection表示用选中的端口激励,

all port表示用所有端口激励。

你看端口反射要明确是看哪个端口。

反射看S11即可。

那它们为啥有这么大的差别?

图和描述不搭。

第一个图是simultaneous excitations,端口2、3、4、5同时激励的条件下端口2的响应。第二个图只是端口2激励下端口2的反射系数。

CST MWS帮助文件《Reference and Normalizing》。

如果不了解仿真原理,请先阅读CST文档《CST MICROWAVE STUDIO - Work Flow and Solver Overview》。

你用一个端口激励和用几个端口一起激励,那能一样吗?
