计算波导透射率的问题
录入：edatop.com 点击：

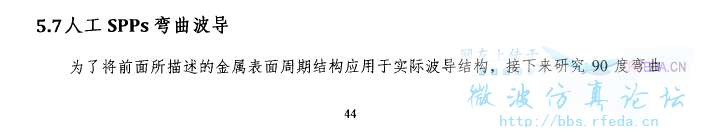

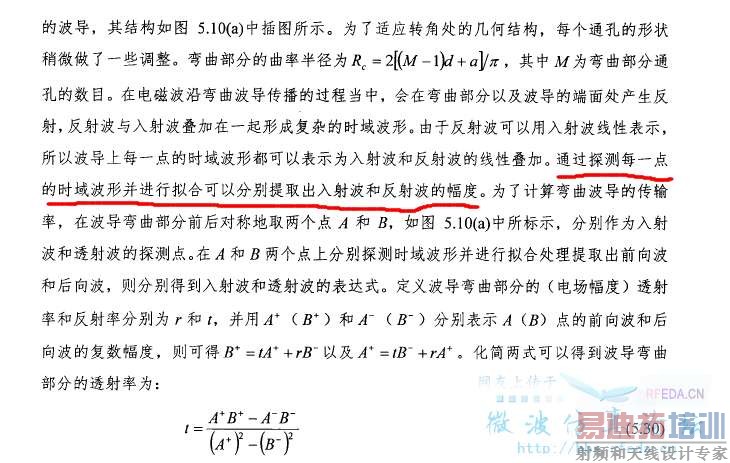

最近在看一篇论文里提到了一种方法来计算波导的透射率，内容见下面所附的图，文中提到了通过探测没一点的时域波形并进行拟合可以分别提取出入射波和反射波从而得到表达式。我不明白这是怎么做到的，现将问题分解为以下几个问题向大伙求助：
第一，CST里面怎么计算得到某一点的时域波形？
第二，得到这个时域波形后怎么提取分开入射波和反射波？
第三，怎么得到入射波和反射波复数幅度？

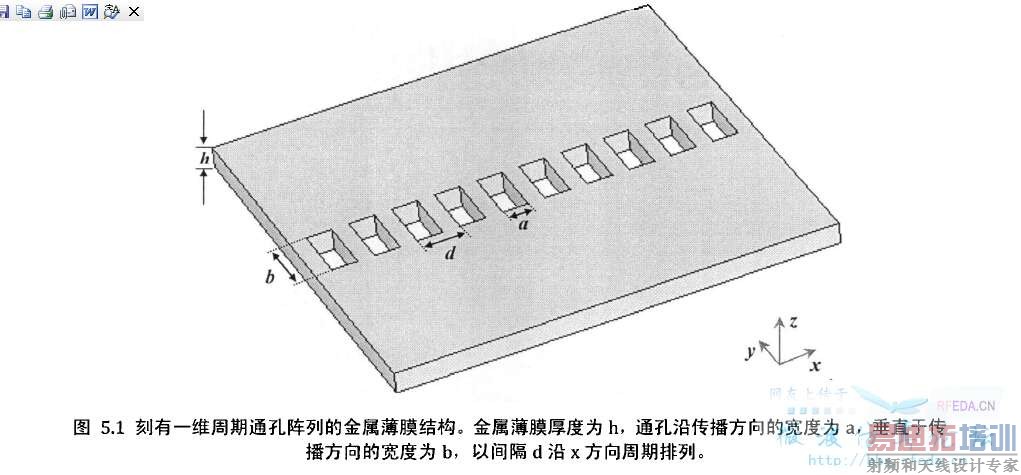

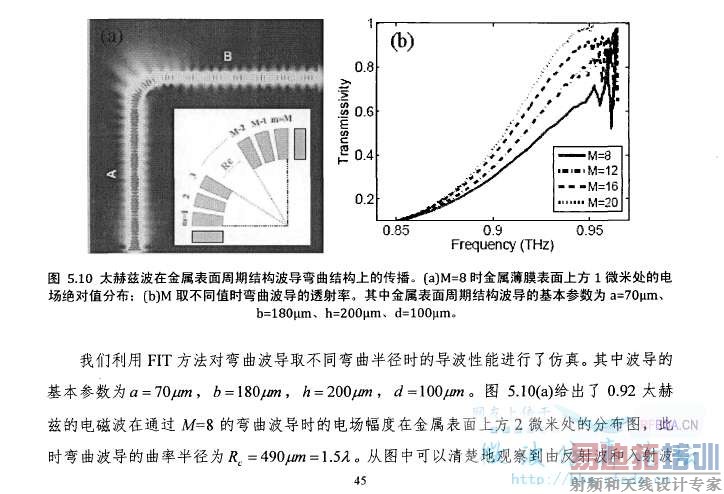

关于弯曲波导结构是最后一幅图的结构中通孔逐个旋转一共转过90度所形成的弯曲波导。
这里大家如果有什么别的计算方法也希望能在本帖下讨论，给小弟一点指点。不管对错，欢迎发言，这样彼此才能进步。谢谢……（论文是浙江大学的一篇硕士论文）
下面这幅图将通孔逐个弯曲，弯过90度便是上面的弯曲波导！
第一，CST里面怎么计算得到某一点的时域波形？
第二，得到这个时域波形后怎么提取分开入射波和反射波？
第三，怎么得到入射波和反射波复数幅度？
关于弯曲波导结构是最后一幅图的结构中通孔逐个旋转一共转过90度所形成的弯曲波导。
这里大家如果有什么别的计算方法也希望能在本帖下讨论，给小弟一点指点。不管对错，欢迎发言，这样彼此才能进步。谢谢……（论文是浙江大学的一篇硕士论文）
下面这幅图将通孔逐个弯曲，弯过90度便是上面的弯曲波导！
直接在波导两端加端口算S参数不行吗
还是先搞明白入射波的场形分布吧。
这里作者是把入射和反射分开，应该是在不考虑反射的情况下来计算传输率（或者说透射率），用出射点B点的前向波比上入射点A店的前向波才是这里的传输的概念，如果直接波端口仿真S参数，肯定会有很大的反射在里面，应该就不是这里说的透射率了！关键不知道是怎么分开入射波和反射波的。
别沉帖啊，希望大家多帮帮忙呢！
