怎么监测某个频点高次模的场分布?
录入:edatop.com 点击:

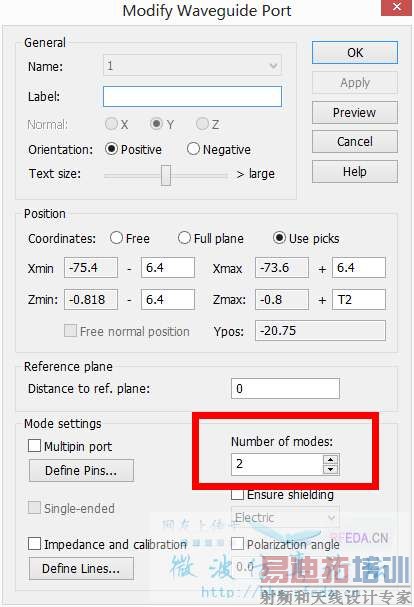

在CST 微波工作室的时域求解里添加波端口的时候,我们可以设置添加端口模式,如下图的红色方框里,但是我们添加了2个乃至多个模式的时候,该怎么监测mode2在某频点的电场分布呢?我们添加场监视器的时候,仿真结束在〉/2D/3D result/E-fileld里面似乎只能看见一个模式的场分布。
如下图所示,我想看mode2在f=2GHz时候的电场分布。
如下图所示,我想看mode2在f=2GHz时候的电场分布。
这里设置,字数字数:
该怎么监测mode2在某频点的电场分布呢?
你是想看端口场?还是结构内部场?
结构内部的场!
谢谢成哥,我去试试!
每个模式在结构内部场结构是固定不变,要单独看某个模式的场,用本征模求解可以看。
结构内部的场仿真完了就有的
应该是你仿真的时候没有使用全部模式吧
仅计算了第一种模式
或者单独激励一个模式也可以
