透镜天线的S参数为何出现如此多个谐振点
录入：edatop.com 点击：

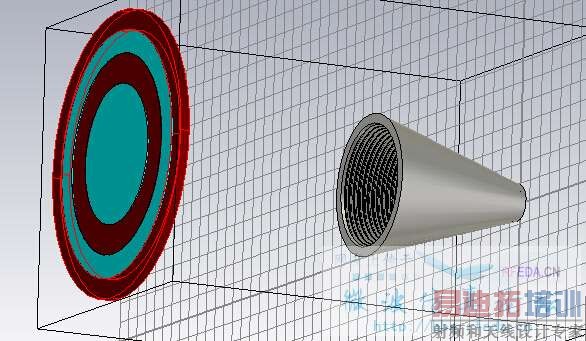

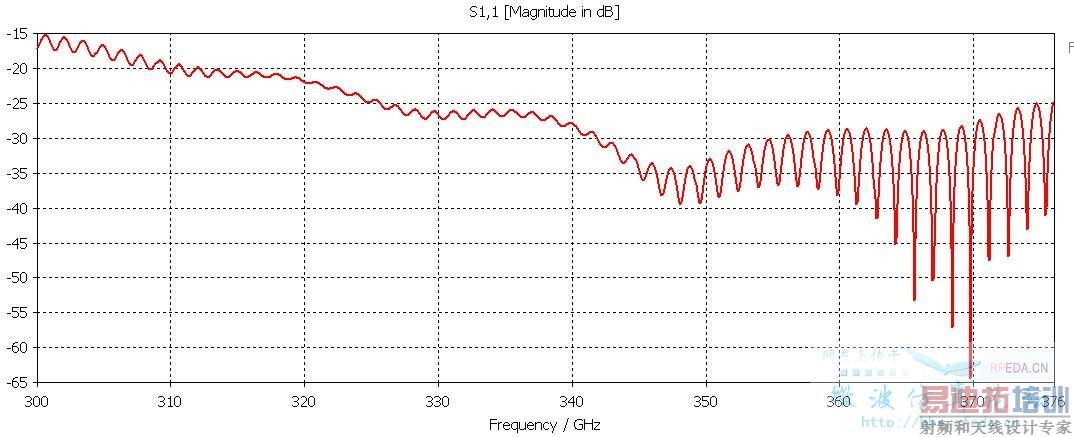

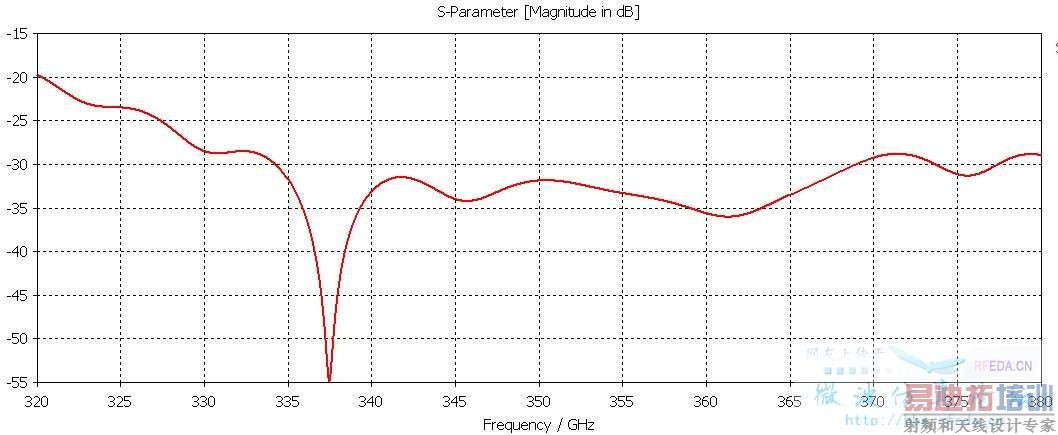

上图左图为仅有喇叭的情况下的S参数，下图添加透镜后的S参数，其模型如下图所示，采用喇叭天线提供馈电，照射到透镜上，激励设置在喇叭天线上，请问增加透镜后S参数怎么会出现这种情况？是衍射造成的吗？要怎么解决这个问题？跪求大神帮忙解答一下！
你加密网格再试试看
从结果来看像是时域截断造成的，就是能量衰减不够
可以尝试将精度调高（比如-40dB）当然还要足够的仿真时间保证能量衰减
扫描范围有点宽吧，80Ghz的宽度应该会造成计算不准确
这个是由于透镜反射了电磁波吧，导致能量回到喇叭天下了
增加仿真时间试试
我尝试了将精度调高，但是结果还是差不多的，要怎样，能量才能够衰减足够呢？
增加脉冲数
