存在多层传输线时如何设置端口

录入:edatop.com     点击:



求教各位高手,当存在多层传输线时,如何设置波导端口?

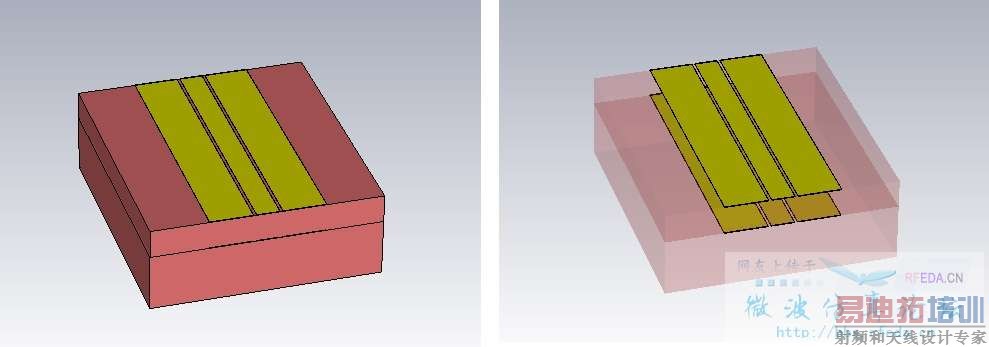

比如像图里这样,上下两个共面波导,我想考察当下面那个共面波导工作时,会如何影响上面那一个,这时波导端口的大小和位置该如何设置?如果按照单个传输线的情况来设,那么两个端口就有一部分重合了,这样就没法正常仿真。在这里求指教,多谢!

1、简单点,直接采用discrete port,分别定义两组传输线,仿真s参数;
2、复杂点,采用CST中的多芯端口,通过场模分布区分上、下传输占主的TEM模,这样做理论上是严格的

建议使用第二种方法,会准确一些

楼主有结果了来分享一下吧

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
