这张图中的括号数字怎么解释.

这是做什么得出的？你是参数扫描了吗？

我想仿真一个波导的模式，所以第二幅图沃选了8个模式，并且只有1端口激励，就这样，我看不明白s参数中括号的意思

18这个 是 指第几个模式，前面的是指s参数，1（8），这里1是指端口一，里面是共八个模式

例如：
s2（1），1（8）
其中s2（1）是指对第一个模式而言查看到的s21参数值
1（8）是指，传输共有八个模式，对第1个端口而言

感觉理解不了啊，我以前也遇到过这种情况，还以为是s2（1），1（8）。其中s2（1）是指对第一个模式而言查看到的s21参数值
1（8）是指的是激励的是一端口的第八个模式。

s2（1），1（1）
是 m=0 n=0 .基本摸 从 port 1到 2。
s2（2），1（2）
是 模式 2从 port 1到 2。
s2（1），1（2）
我觉得基本没有什么用
是 模式2在port 1到 模式1在port 2
和呆呆说的差不多
讨论.......

Sa(b),c(d)：在端口c输入的第d个模式向端口a的第b个模式的散射系数
a：输出端口序号；b：输出模式序号
c：输入端口序号；d：输入模式序号

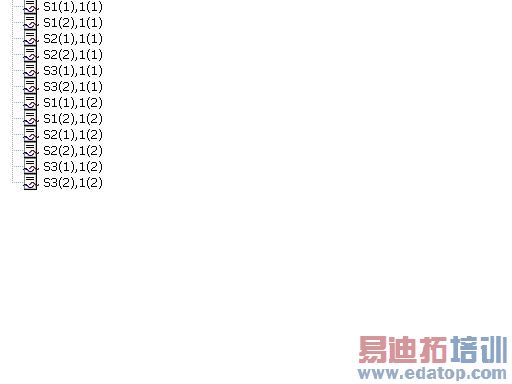

在FIG1中，应当至少是一个三端口器件，每个port的模式数为2，port1为激励端口，激励模式为ALL；

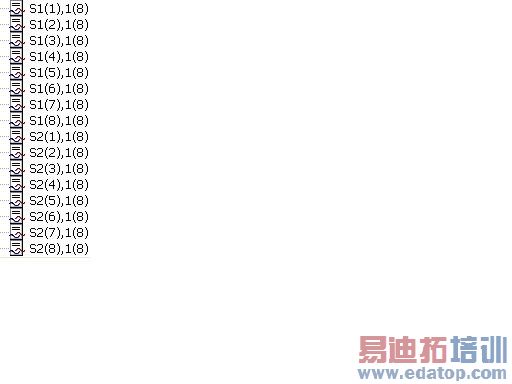

在FIG2中，应当是一个两端口器件，每个port的模式数为8，port1为激励端口，激励模式为第8个模式；
需要说明的对于不同的端口，相同数值的b和d可能针对不同的模式。比如模拟一个矩圆转换波导段，b和d都为1时，一个代表TE11（圆），一个代表TE10（方）。
这要具体问题具体分析。
这些S参数在模式转仿真工作中都是非常有用的数据。

谢谢，lbbwo的解答
