CST仿真Vivaldi天线问题

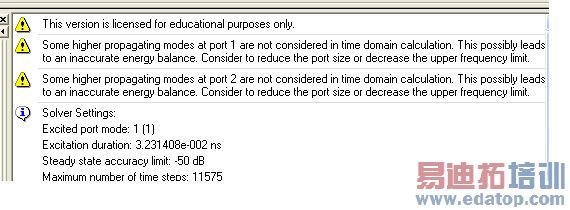

我所模拟的Vivaldi天线仿真时总是出现这个问题
我减小频率多次 都没有变化,还是有这样的问题 频率在0-120GHz
至于port的大小.我设置的缝隙大小为(2*0.0395)mm, port 我设置为Xmin -0.25,Xmax0.25;Zmin0.2,Zmin0.3
请高手帮我看一下,问题出在哪里.万分感谢！



改成-30dB试试



一般这个警告可以不理他，不放心的话
Solve Transient Solver ->Specials->Steady State 里Maximum number of pulses设大一点比如30，
比较一下结果有无变化



谢谢两位高手的解答
改了之后没有这个警告了.
还有一个问题是 相同这个仿真 如果我选取的port尺寸比较大之后,他就会出现unstable的警告,要求减小port或upper频率这个什么原因?
而且我发现port的大小直接影响s11的数值



总是有这个问题 port到底要减小到一个什么程度啊?这有什么理论知识可寻吗?



端口太大，容易导致高次模的产生，从而端口计算阻抗不准，因而S参量也就不准确了



针对不同的结构，端口的设置是有说法的，建议你阅读一下，cst内附的教程里，有一些专门介绍端口设置的东西，你看看，对你也许有帮助



谢谢你们的回复 ！



不客气，大家共同交流嘛，呵呵



求助 关于使用port里multipin的说明好象可以用来定义50欧
我看过了教材 可是设置cpw之后总是错误图我明天到了实验室再传上来
谢谢！
