仿真时出现的unstable问题,请教(已修改).

录入:edatop.com     点击:
偶在仿真一个芯片封装时,在"Transient Analysis....Process excitation"结束后,CST报告
“the calculation seems to be unstable,”, 然后就被迫“abort"了。
但是根据提示去作(就是减少PBA fill limit, 或者减少stability factor,
俺试了很多个值),
上述问题仍旧存在,CST就是不给算,郁闷!

--------------------------------------------------------------
2007-06-06 新补充:

看样子很难哦,已经试了2个星期了,没有太大进展。
现在俺把一些主要的参数列一下,看各位高人有没有办法。

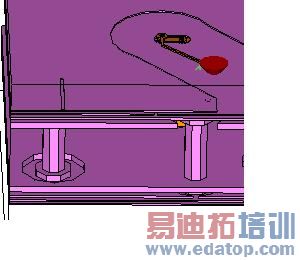

主要是一个多层结构,见图(由于有版权问题,所以不能显示结构全图,:(抱歉了)
空间波长为7mm,但是金属层厚度为0.015mm,层间间隔为0.025mm,有多层此种结构。
整个部件size为 7X5X2mm. 2 pin 共 4 个i/o口,用lumped port设置(不能用wave port)
--------------------------------------------------------------------
当前的考虑,若考虑到采样率(PPW - point per wavelength),最小关键尺寸为0。015mm,那么
ppw = 0.015/7 = 470,mesh数将达到1.6e9,内存需求>2GB,CST2006B不让算了。
若采用CST example 中的“IC package"方法,ppw = 15, 边mesh点数=20, cell size ration = 20;
加上"subgrid" 和 "adaptive mesh",总cell数降为2e6;但是还是"unstable".
--------------------------------------------------------------------
由于结构复杂,mesh太密,手工修改mesh没有意义。
-------------------------
各位大大,有啥子建议不?





仿的是什么结构啊, 我也是经常出这种问题。贴个图瞧瞧。



也遇到了这种问题,帮你顶一下



什么地方的网格剖分有问题了。检查mesh吧

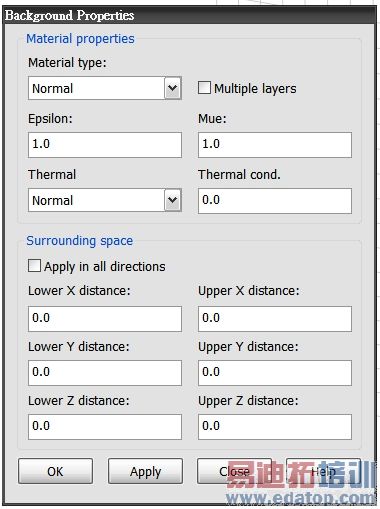

是否使用了 waveport 而邊界條件是用open (PML),但是sorrunding space 沒給適當距離所造成..
試試low X, up X, low Y, up Y, (waveport 在X,Y軸). low Z , up Z (waveport在Z軸)加個數字,若是mm則加 "5"試試..



可能是在处理器设置上出的问题,把处理器设置成1,在Transient Analysis->special ->solver 中



再仔细检查一下结构,看看有没有重叠的地方。如果结构太复杂,可以先试着简化一下,看看能不能运行。然后再逐步增加细节部件。
再检查一下port设置,如果这里feed的方式不对,或参数设置不当,也容易出Unstable的问题。
如果结构没有问题,其它的参数也设置正确。那么只能说明meshcell太少了。估计楼主已经花了很大工夫在压缩meshcell方面。不过,可以试着降低频率范围,这个对mesh数量影响很大。
还不行的话就换其它模拟软件或升级电脑吧。



嗯,多试试改变这个参数或者结构



我也碰到过这种问题,可能是mesh上的问题,
在开始求解之前,最好先看一下mesh的网格是否正确。
在Transient Analysis->special 里改变参数,所起的作用不大,而且可能会造成结果错误。



Please reduce stability factor to 0.3 and see it.
Many of my unstable problem becomes ok at this value.
