CST仿真环状的同轴线，仿真的结果总是出错

CST仿真设置端口同轴线仿真环状的空气同轴线，采用离散端口馈电或波导端口馈电，终端接离散端口馈电或波导端口端口。网格画的太少计算的结果就是S11开路或短路，看电流分布，竟然发现电流流不进去。网格画的太多，最后仿真出现内存不足报错。（主机内存4G）。
请教下到底是在网格设置不对，还是采用离散端口馈电或波导端口馈电对仿真的模型有要求呢？
谢谢！



我感觉同轴应该用waveguide port吧，可能还是端口设置有问题



谢谢！
问题是我用waveguide port仿真，同样出现仿真后S11是0dB的情况，网格划分总数达到800万数目了。空气同轴线的尺寸，内导体直径1.3mm，外导体直径3mm，环的直径为110mm，仿真半个环的结果都是S11是0dB.



最好是上传个文档大家看看。



网格数已经相当多了，port的添加应该不会有太大问题，因为你没有把具体的模型传上来，没法分析。不过我想，如果你只是对一段同轴线仿真，无论从哪一个端口看去，同轴线的另一端都是开路，回波损耗是0db就合理了。

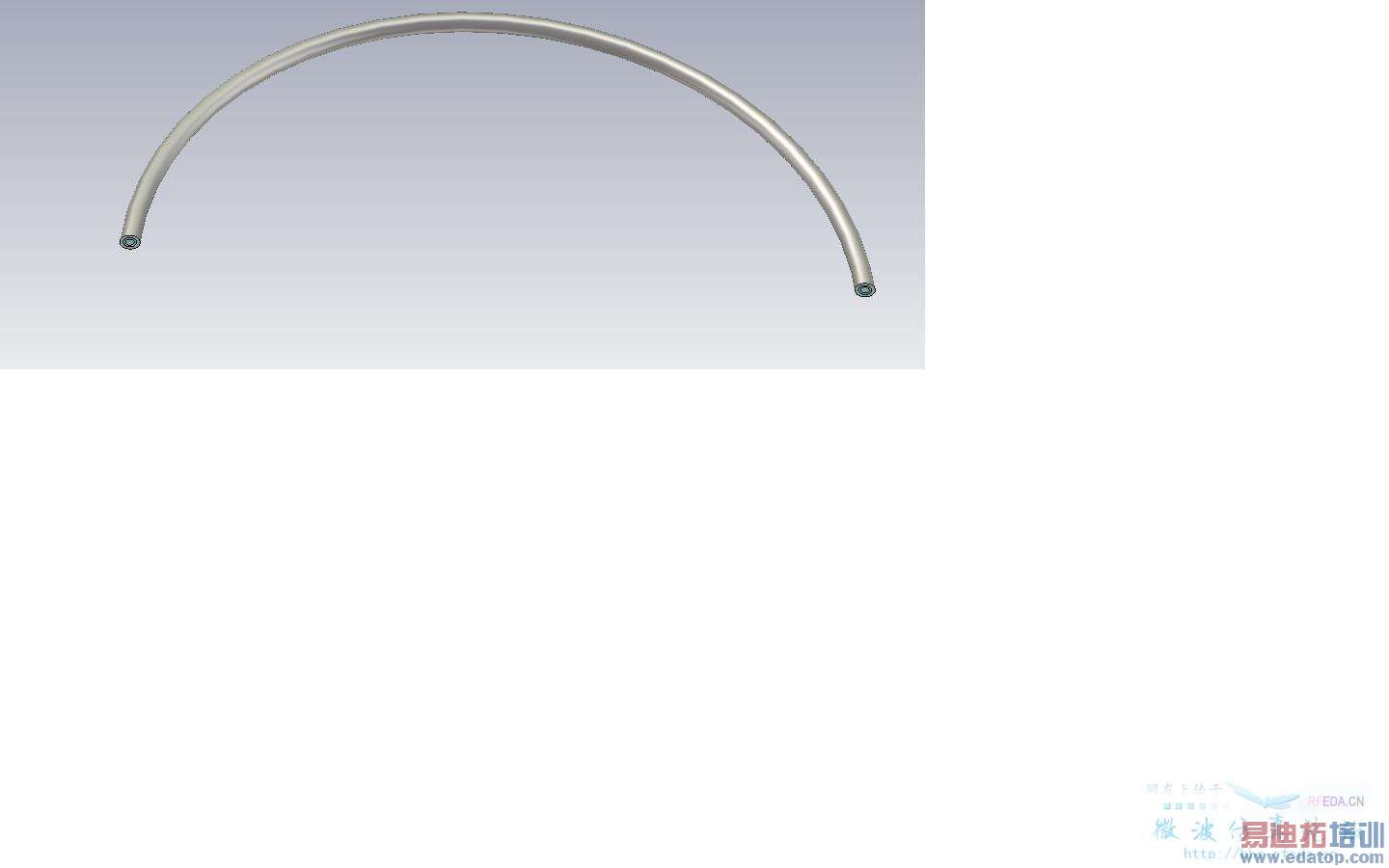

楼上的可以按照上述的参数可以建立空气同轴线仿真试试。就是本来是直的同轴线，现在把同轴线弯成半圆仿真。谢谢！



Don't know whether you solved this problem. Strongly questioned if you only terminated coaxial just one end.

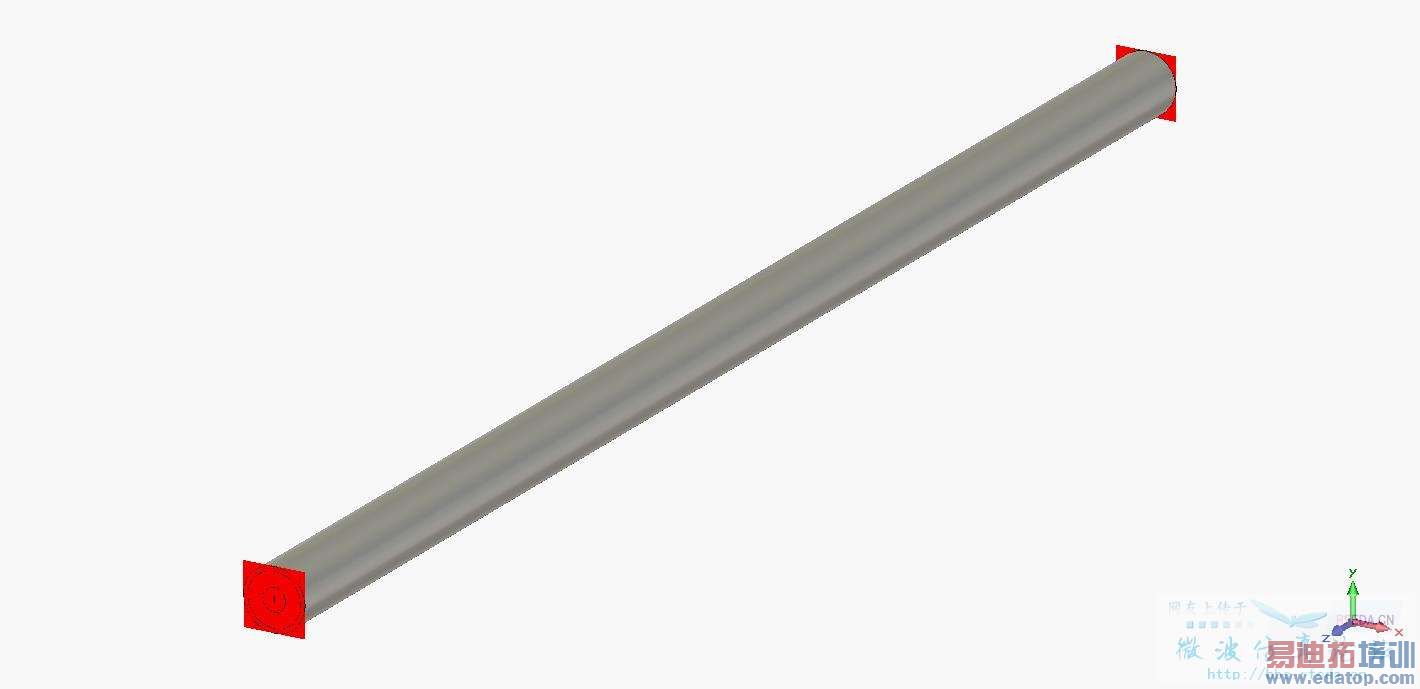

Establish a straight coaxial by your dimension.

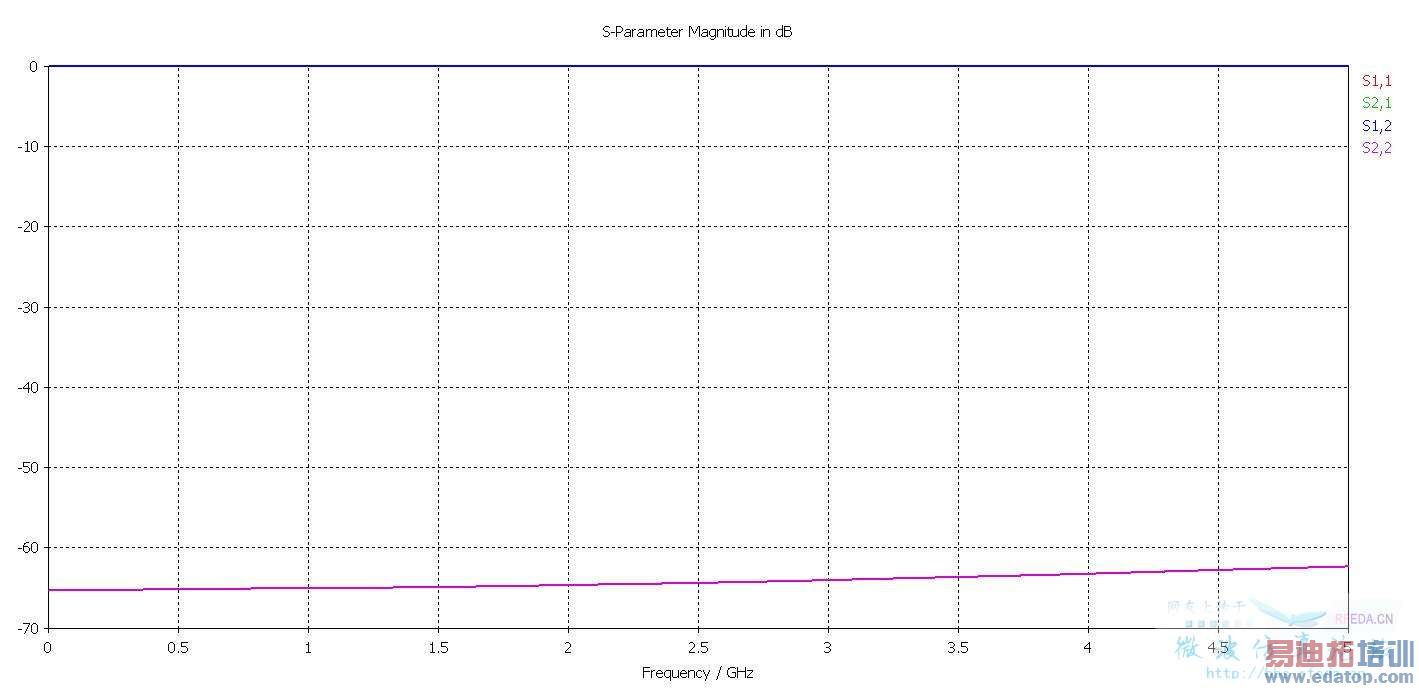

And the S parameters are shown below:


The final mesh cell numbers are 290360 (after energy based adaptive mesh refinement) and the minimum mesh step is 0.1625. Total solver time is 213s based on my workstation without symmetrical boundary conditions.

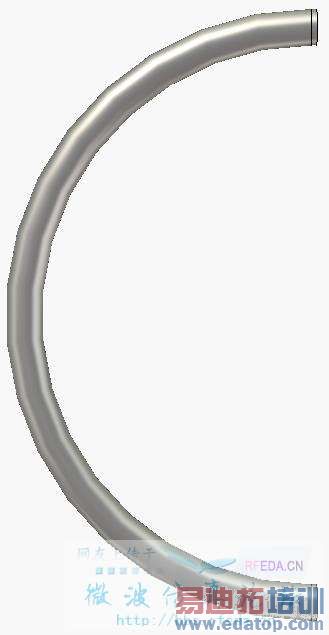

你能否仿真下把上述的同轴线完成一个180度的圆弧，就是仿真一段弯曲的同轴线。我多次仿真都是出错，已经放弃了仿真这种情况。因为我是给一个环天线馈电，同轴线在环里面。因此同轴线必须弯曲到环里面去。谢谢！

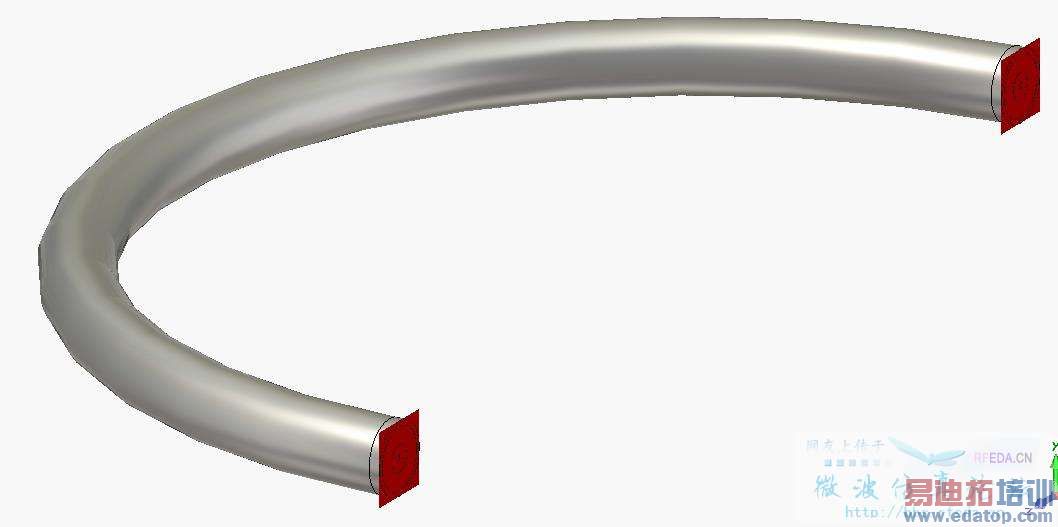

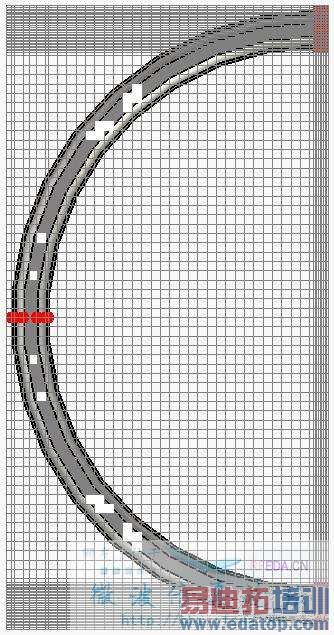

这样的……？

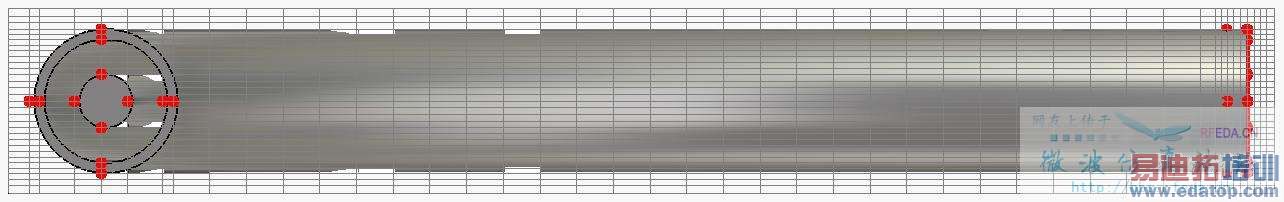

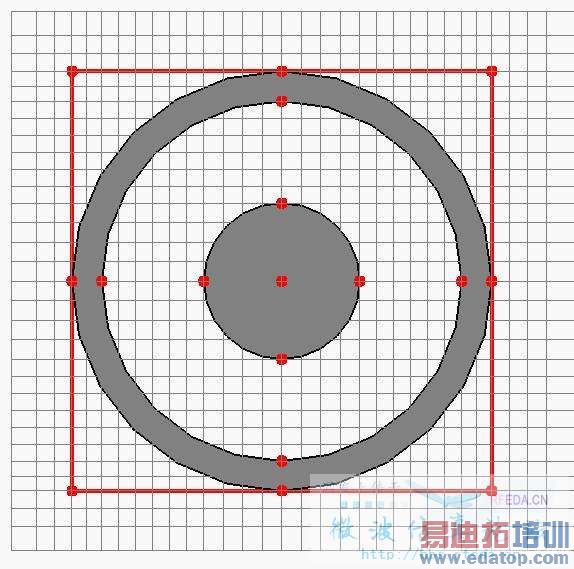

Mesh View





Frequency Range: 0-4 GHz。
Global Mesh Properties用20, 20, 20，Refine PEC edges by factor 6，Min. Mesh Step = 0.25，没有用Local mesh properties。Mesh Cell Number = 159300。
Accuracy使用-30dB。
Solver Performance：Excitation Time：123 s，Total Time：315 s （5分15秒）。
S11&S22






非常感谢专家的解答，我再回去看看我的模型，应该是我在建模型或者网格划分的过程中出错了。
