还是天线共形问题

如果有模型文件的话可能更方便确定问题吧。
建议楼主浏览一下以前的帖子，以前有人遇到过一样的错误提示。

手动加密划分网格

老师说，是因为CST不能计算弯曲的波导端口，甚至不能计算倾斜的波导端口，它只能计算在坐标平面上的端口

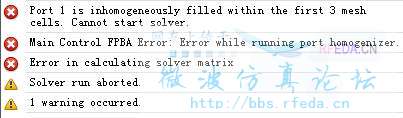

可是我改进之后又出现别的错误提示，这又是怎么回事



推荐你看这个帖子：read.php?tid=40668#



继续请教，我把端口设置加长了，还是不行，这又是什么问题


另外，端口在贴片天线和共性的圆柱之间。



网格加密是不是只能选择solid进行加密，能不能选定坐标区域内加密，
给solid加密的话计算就很慢了，其实我要加密的也就只有端口附近不到1mm的范围。



1. 添加一小段真空材料，把真空材料按端口方向局部网格加密；
2. 把你要加密的solid材料slice一下，只加密切割后你想要的那部份。



添加一小段真空材料?
这个会不会有问题啊
会不会引入一个固定相位差？



那我要怎么设置，怎么看默认的网格疏密程度。
现在要在z方向上加密为原来的2倍。
