结果对比图

天线影响曲线CST针对一个参数变化，对结果的影响。怎么在一个图里查看。
比如说，改变贴片天线的一个尺寸，S11会得到不同结果，一般情况下，只能看到当前参数下的S11的图，怎么把他们放到一个图里比较。
就是一个S11图里有很多曲线的那种。



可以参数扫描实现吧



关键是怎么弄啊



看CST初级教程（一二），里面有范例介绍的很详细。只有不断发现问题才能不断提升自己。



做学问不要心急。在CST Help里搜索“Parameter Sweep”，看看有什么收获。



CST help 都是英文的，看的我头晕啊，而且教程里我也没找到啊。
哪位大侠直接给指点下，我该怎么弄啊，头都大了。。。

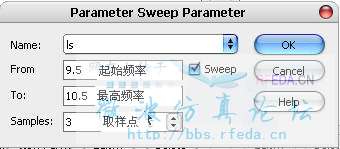

额终于弄出来了，现跟大家分享一下，可以用Eidt->Animate Parameters进行参数设置。
我还发现可以这样设置。
直接运行

按照如下选择





OK 运行！大功告成O(∩_∩)O



还有一点点问题：我算的结果图，纵坐标怎么是0到1？我要看的是S11小于10dB的带宽，这下要怎么看。

没加扫描出来的结果，我需要的是这样的图。



怎么弄成这样了，前2附图没用的啊。

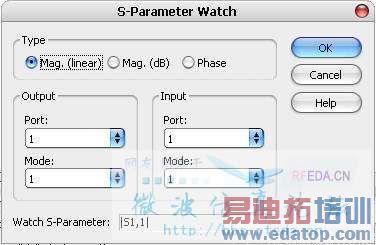

显示出来的是线性值。选S11 in dB的那个看。
