CST如何仿alpha和beta?

录入:edatop.com     点击:
CSTCST如何仿alpha和beta?
请各位指点。



Use the waveguide port. Regardless full 3D simulation or just port mode analysis, chech the 2D results in "Port Modes".



要看波的传播参数和相速度,必须采用波导端口激励,用离散端口激励仿真激励是不会计算出来结果的。仿真结束之后,在2D/3D Results里面看,选择Port Modes,再选择相应的端口下的电场或者磁场便能看到你想要的beta值。



谢谢楼上两位大哥,按照你们的指点,能看到beta值,但是看不到alpha值。。。。
alpha怎么看?



CST Help says the following:
Beta: The mode’s Beta value.
Alpha: In the case of an unknown mode type or TE / TM mode, this is the Alpha value.



为什么我只能看到beta呢?
盼指点。

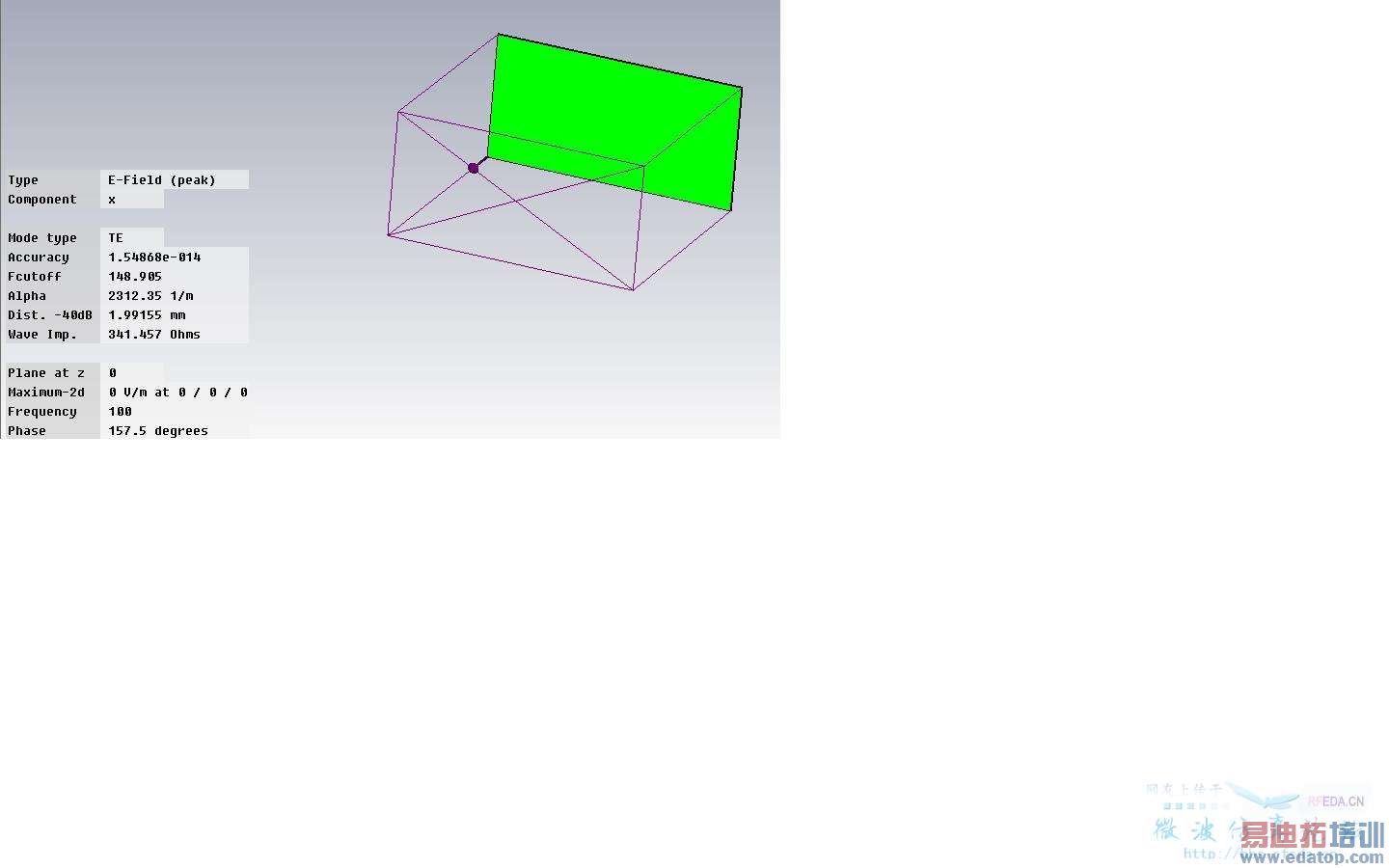

    传播模式这部分不是很熟悉,不过,如果我没有理解错的话,帮助文件里提到的是:只有在TE模、TM模或者是其它未知模式的情况下才会显示alpha。

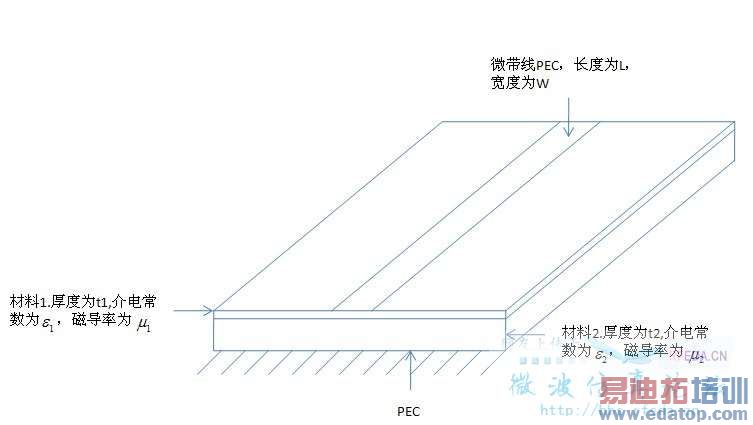

    你的Microstrip模型工作在Quasi TEM模式,所以只显示Beta。
    个人意见,仅供参考。

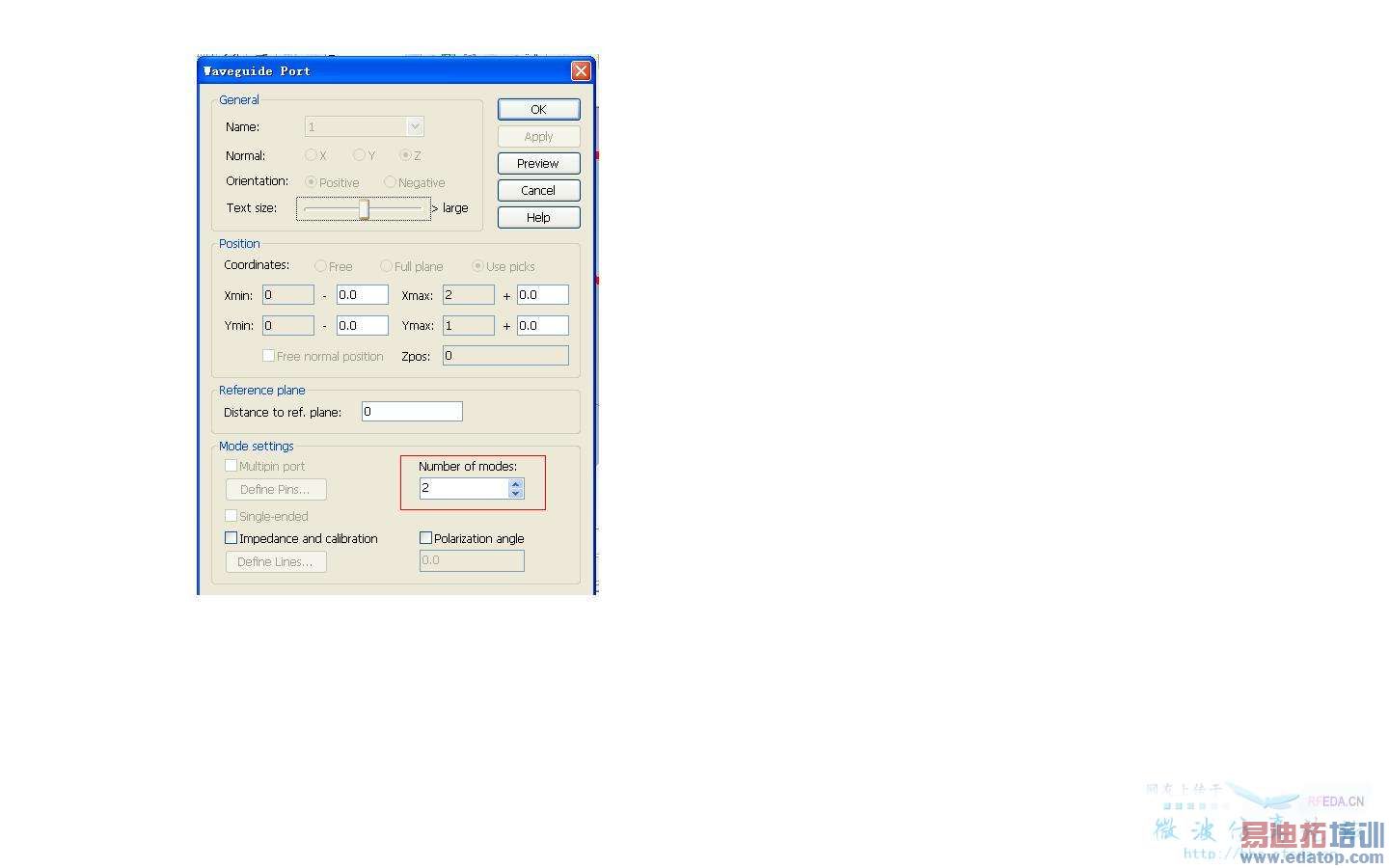

    专家说的没错,只有在TE模、TM模或者是其它未知模式的情况下才会显示alpha。因此你首先在波段端口的时候,传播模式应该至少选择两个,如下图所示。
