Solve---- Transient Solver中的mode 怎么用.

Solve---- Transient Solver中的mode中有all和数字（你设置了几个模式就几个，）那选all 或者选1，2，3......有什么不同。请教一下高手谢谢



选all，将针对所有端口进行计算，选择某一个端口，比如端口1，那么将计算所有端口对一端口的一些参量，如s参说等，这时就会算s11，s21，s31……………………等等！我想应该是这样的！不知道说明白了没有！

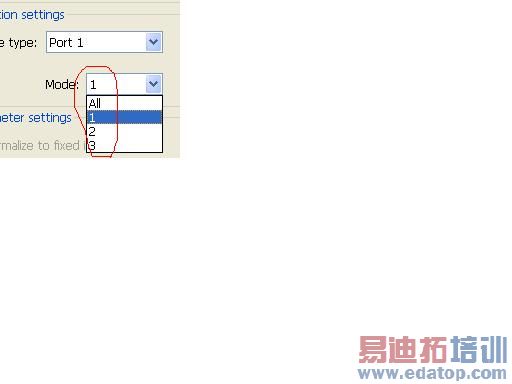

呆呆，你说的是source type.我问的是它下面的mode,你看一下。比如下拉菜单里有all,1,2,3.那选不同的数字有什么不一样，我看帮助不太理解



mode应该是计算里面的场模式的吧！我的疏忽了！你把帮助文档发上来，一起看看！



我想应该是这样的！
all：计算端口处所有可能出现的模式
在建模的时候就会定义计算的模式数的
一般根据情况来定，一般都是一个模式！我们计算也一般是针对某一个模式计算的！
根据你的设定不同就会出现不同的mode数，具体要计算几个模式，根据你的工作需要来定！



怎么设定，你是说source type 选 port1,mode 选all 代表计算所有能在结构里传播的模式，，那如果mode 选2就是计算结构里的两个模式？是这样的吗？
那样s参量还不得上百个，这肯定不是



就是求解我们设置的端口上的场模式啊。
一般我们只要最低次模。特别的时候才需要计算高次模。
一般我们应该先求解一下端口的场模式，看看是我是我们想要的那种，再让CST或HFSS算一下全部结构。



端口模式。钩上only port算好去2维port看看场分布就明白了。



那部勾呢？应该怎样



不勾就算整个结构。勾了只算端口模式
