bow tie天线的仿真问题
录入：edatop.com 点击：
请教各位一下，我在做bow tie天线的仿真，激励选择两个面，波导激励，但是总说waveguide too short，我搜了一下，说要网格局部加密，所以首先想请教一下网格局部加密的如何设置，还有我设置以后再算直接就死机了。。。。请教一下我应该怎么办？

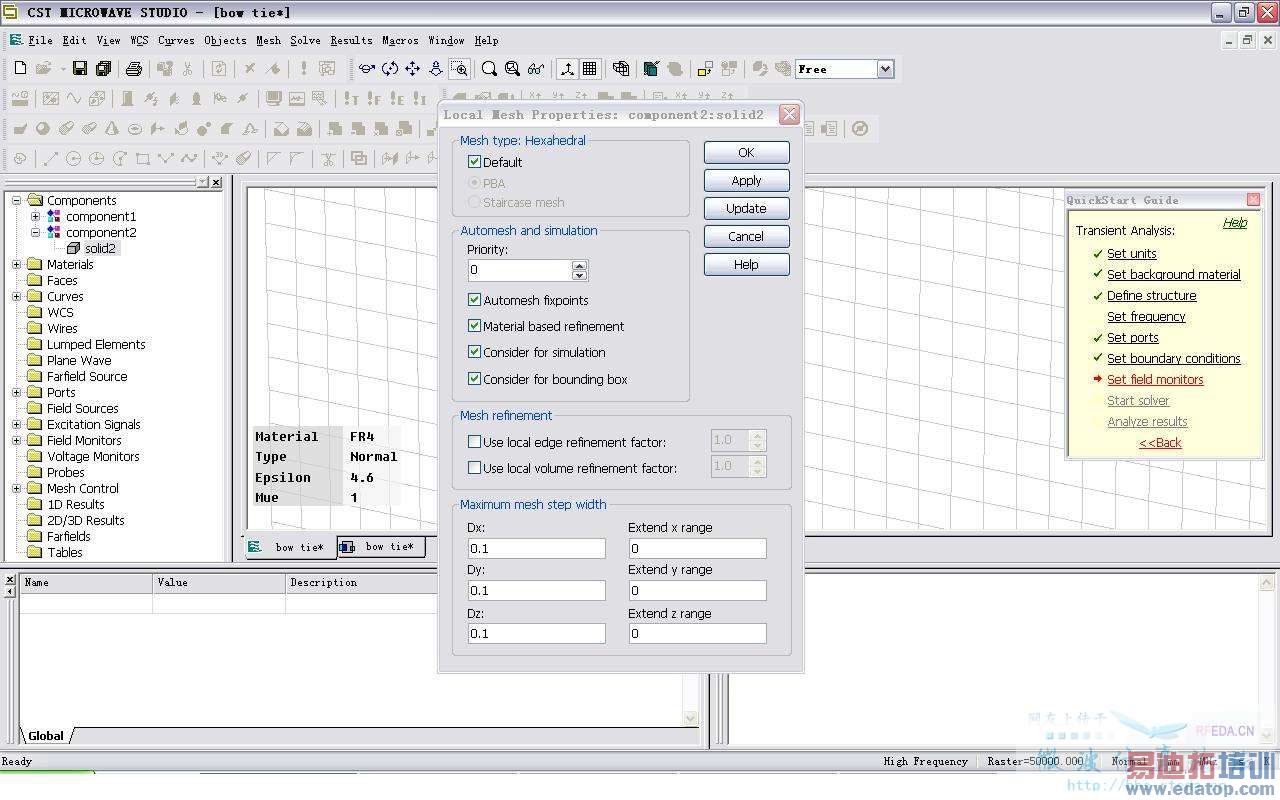

后面附有我设置的截图，多谢啦
后面附有我设置的截图，多谢啦
CST对波导端口面设置要求波导有一段横截面尺寸没有变化，也就是均匀波导，这种问题一般是馈电波导段相对波长（或网格）来说太短了。解决的办法可以增加一段均匀波导后再设置波导端口，也可以采用离散端口馈电（如果只仿真天线性能的话）
谢谢，我改成离散仿真就好了，如果可以的话可不可以解释一下，为什么用波导激励和用离散激励都可以仿真呢？不太理解。。。。
