cst 怎样来改变入射波方向

录入:edatop.com     点击:
论文CST我用cst做这个吸波材料
发现论文中别人可以
做0°90°范围内均能较好的吸收入射波

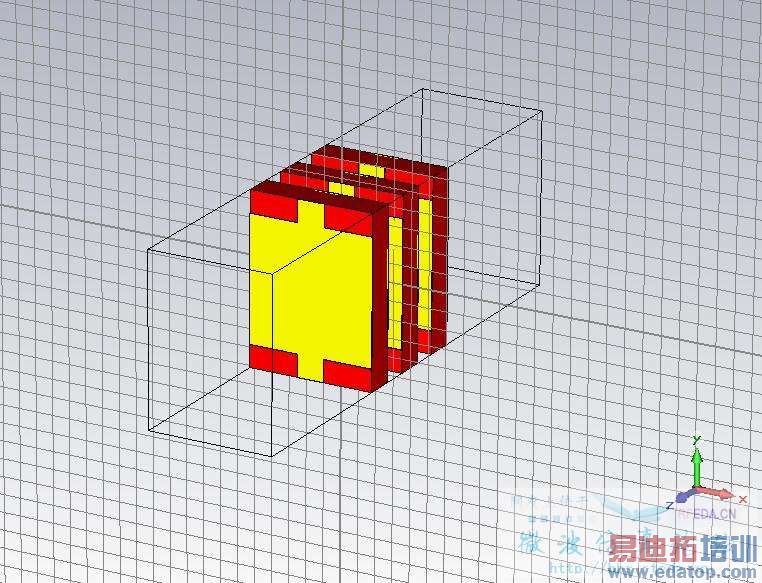

下图中波都是从z方向入射的,相当于垂直入射
请问若要波以45°角斜入射的话
在cst中该怎么调节
谢谢



修改Plane wave里的propagation normal



你好........
我这用的是FSS模板
所以端口是默认的
Zmin和 Zmax端口
所以这个怎么改咧?

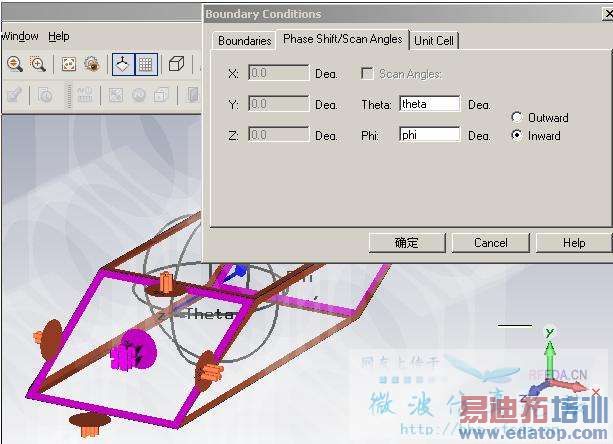

在边界条件中





你好..
请教下你这是在那个地方改的......
还有就是那要是让波从x方向入射的话
不知道该怎么改
谢谢啦......



你可以把thetra改为90度,但是没有意义,因为周期结构是无限大的,平行于周期面仿真结果是可能会有问题吧,我没有试过90度



在边界条件中,选择scan angle



scan angle 无法选择啊.....
