用cst做左手材料
录入：edatop.com 点击：

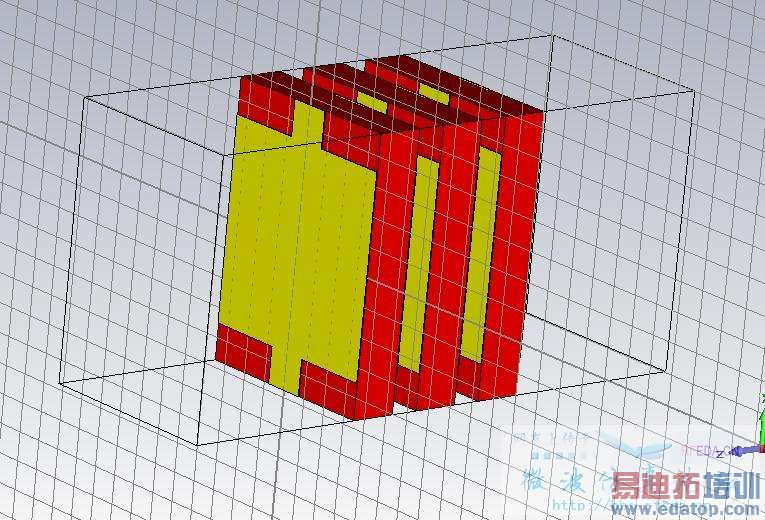

空气盒CST我用cst做的左手材料
看到别人做的空气盒子是一个单元大小
我做的怎这么大哦
问问大家问他出在哪里？谢谢

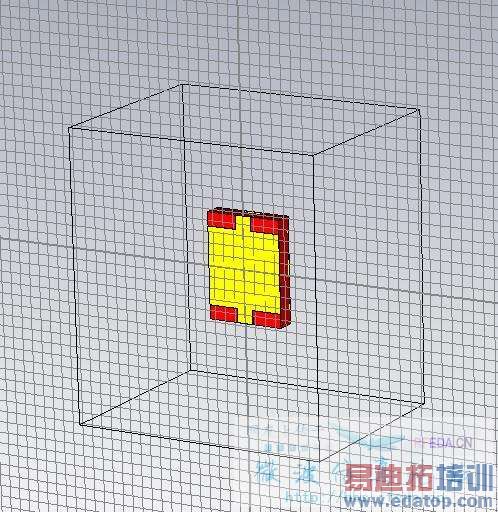

我做的
别人做的
看到别人做的空气盒子是一个单元大小
我做的怎这么大哦
问问大家问他出在哪里？谢谢
我做的
别人做的
不好意思哈
第一个图发错了
应该是这个
周期边界条件设置错了，选择unit cell 和open and add space 就好了
不好意思啊
打扰了
初学者
这个unit cell
在那个里面设置啊
谢谢你啦
就是在边界条件选择里面啊，跟PMC，PEC什么的在一个地方
仔细看一下help
谢谢啊
我看看
最好不要设置成pmc和pec，因为在斜向沿拓的时候，pmc边界不成立
边界的问题已经解决了
不过仿真左手提取s11和s21遇到了肯难
希望能得到你们的帮助
谢谢啦....
ls是正解，nuit自动设置成基片大小。问下pmc与pec能模仿出周期性吗?
只有在电场关于边界对称，而且磁场处置于另一对边界的时候，才可以。不建议使用
