cst哪里设置错了，为什么我啊按照论文做的模型带宽很窄呢？

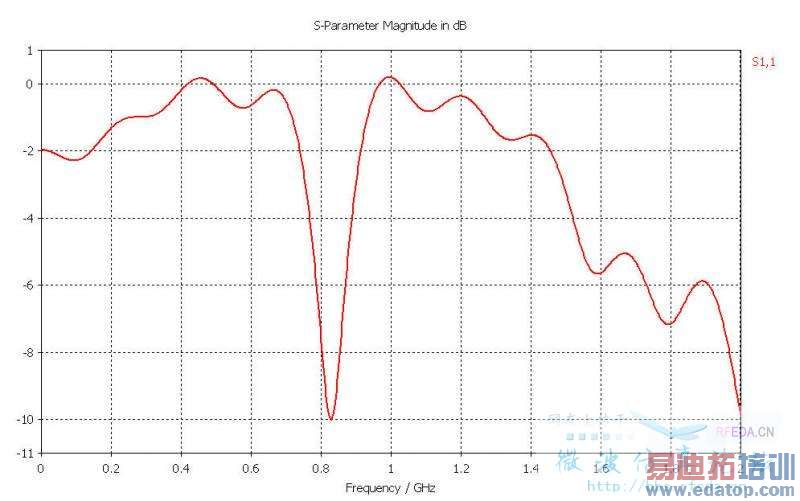

按照论文做的一款单极子双频手机，论文上面的带宽是820HMZ910MHZ,可是我得到的却不到-10dB,而且比论文的带宽窄了将近一半，好像是我哪里设置错了，s11不是从零开始的，而且按照其他论文做的模型，带宽也都很窄。我的频率范围设的是05



在看你的模型 上论文吧



我照cst做的模型再仿真结果都不一样



请问楼上你做的结果是什么啊 ，谢谢你了



谢谢大家的热心，我联系上作者了，但是还有很多疑问，他告诉我我的Boundary Conditions 和Surrounding space 设置的不对，可是应该设置成多少才对呢？他说Boundary Conditions : except for Ymin, all type are "open (add space)", only Ymin is open，但是我天线的方向和他的好象不一致阿，另外Surrounding space 因该怎么设置阿，有什么规则吗？ 还有我的mesh好像也不对



Surrounding space是什么东西？可以解释下不？



就是背景材料选项里面的那个啊，作者告诉我是：Background Properties : Material type - Normal
epsilon : 1.0, mue : 1.0
Surrounding space : except for Lower Y distance, all type are 5,only Lower Y distance is 0
不过具体为什么，我也等高人解答呢，因为作者是外国人，和他联系很费劲

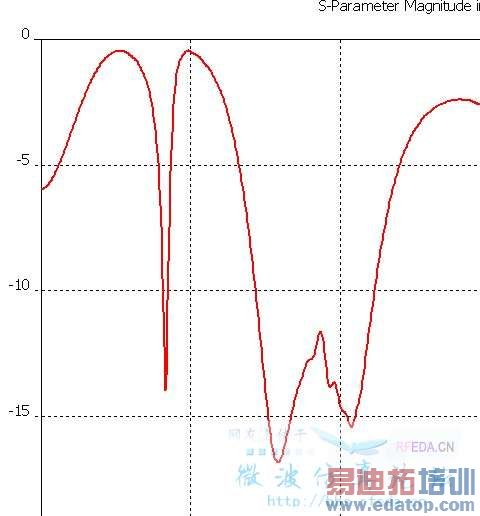

目前我的结果。设置频带范围0-2GHz



Cannot extract rar file..., cannot help you. -_-
You'd better archive your project into a single .cst file, then upload together with the journal you've read.
