两条平行放置相距20mm的电缆，在其中一个上边脉冲激励，要看另一条上边的感应电流，传

可以作的，你有CST Cable的教程么？上面有类似的例子

cable教程里的例子我都做过一遍了，没有这种，有的是平面波辐照电缆的感应电流。也有两条电缆的串扰例子， 每条电缆各加一个External Port 算的是S—Parameters，怎么直接一个电缆上加激励，算另一条电缆上的感应电流呢？没有找到这种例子啊

和串扰的例子差不多啊，一个加激励，另外一个加探针，探针是可以看电流和电压的

我也这样试了，可是加的激励只能是电压源或电流源，不能选脉冲激励啊，，选的是AC analysis，不知道电路连接的对不对

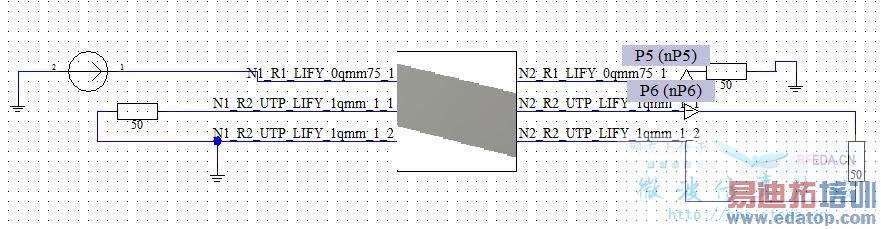

描述:DS连接的电路图

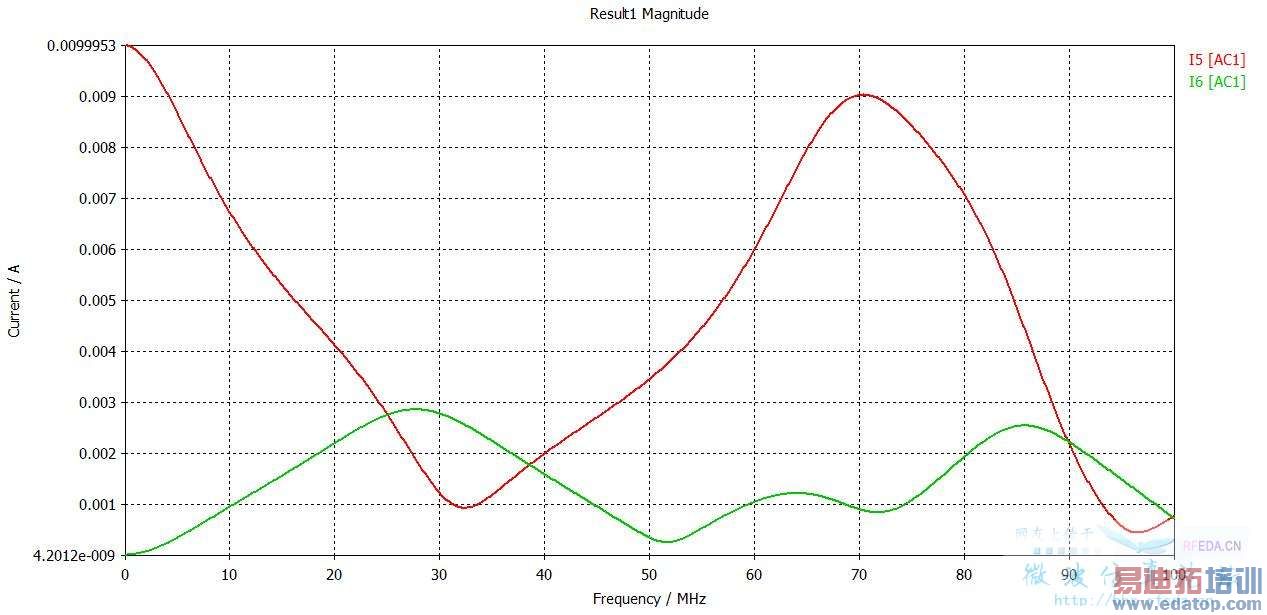

描述:探针看的电流



看结果图，不知道仿得对不对呢?




应该使用port激励吧，模型传上来，帮你看看



帮我看看吧，谢谢你啦！



看看模型能不能打开，我之前试过用port激励 可是好像不出结果，你帮我试试吧，谢谢



你的那个我仿真报错。。我根据你给的尺寸重新建立了个模型，激励什么的你自己看看，是不是你需要的，直接仿真就可以了
建议：两根电缆重合，只定义一个路径就可以了，不需要定义两个N1-N2然后分别定义电缆类型
