CST MWS仿真偶极子天线加的port会提醒出错

录入:edatop.com     点击:
CST仿真天线初学CST,偶极子天线材料是gold ,下面是一层石墨烯,再下面是二氧化硅和硅,模型建好了,但是不知道port怎么加,现在加的port会提醒出错,Waveguide for port number 1 is too short. The waveguide must be homogeneous for at least three mesh planes along propagation direction.   请大师们指点迷津



出错的原因应该是波导尺寸太小或者网格划分不够细,可以参考帮助文件《Waveguide Ports》。
这种天线用波导端口可能有问题,我试了下,结果好像不太对,建议你用离散端口试试。

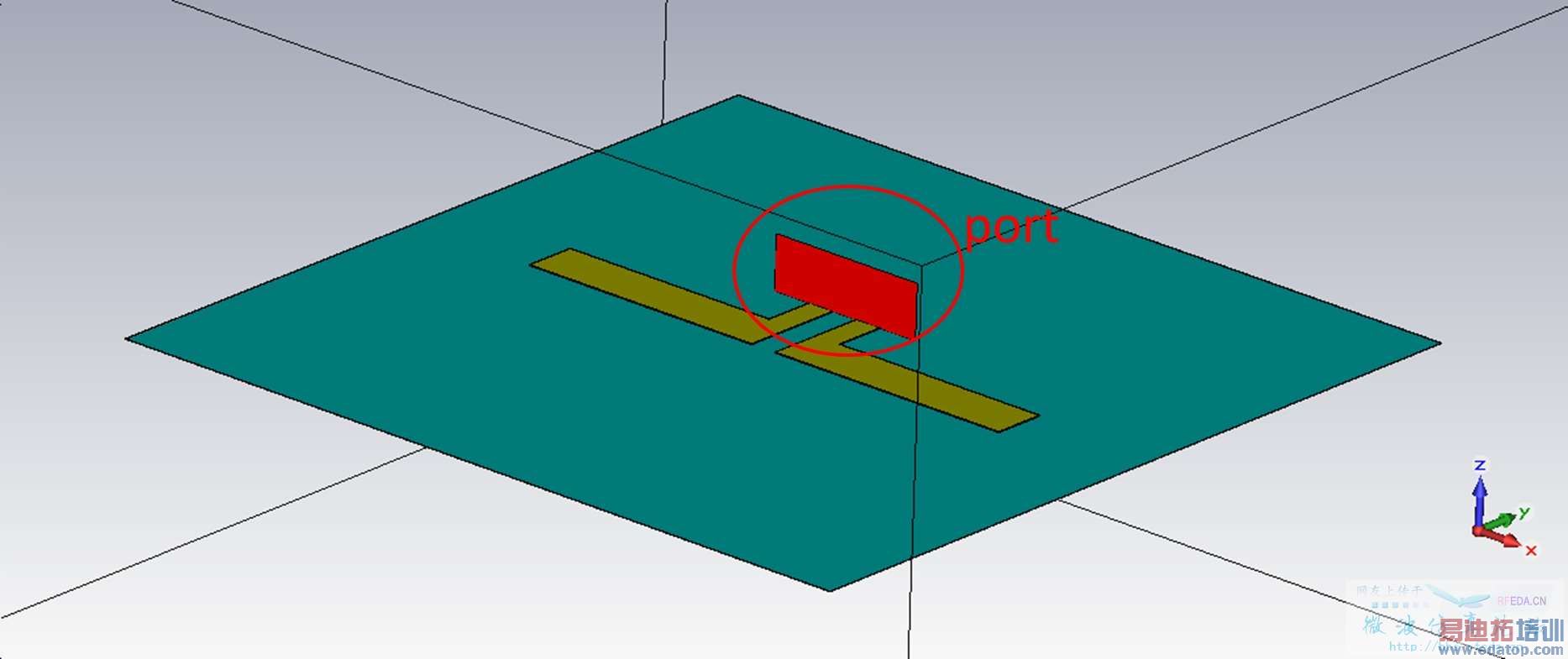

附了张图给你参考。





谢谢你,我试一下

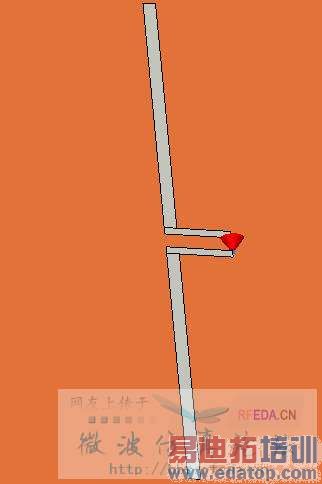

你好,你能帮我看一下我的模型吗,我按照你说的做了,加了离散端口,但是出现steady state energy criterion met ,solver stopped .加下去就不再运行了。 描述:偶极子模型



看了你的模型,那个graphene是什么层啊?那么薄,可能还是加密的问题,你的两个板子都很薄,加密不够
明天我找机器帮你弄下。



谢谢你啊,graphene是一层石墨烯,只有一个碳原子厚度0.35nm ,下面一层是二氧化硅 300nm,再下面一层是Si 600nm。我主要是想重复一下一篇“基于石墨烯的太赫兹天线” 那篇文章也很短,但是就是出不来结果,文章中得石墨烯电导率为10的七次方。这和制作偶极子的金的电导率相当了,所以一直没有重复出结果。我换馈源后的模型和那篇文章都发给你,谢谢你。我的QQ是514701559



看了一下那篇文章,大致的意思就是利用那个单层石墨烯(graphene)在不同的电压下表现出不同的电特性,这样天线也就会表现不同的特性,初步分析,你设置那个材料导电率为1e+07估计是不行,和金属一样了,在金属平面上加了一个端口估计会有问题。
仿真过程中主要还是在材料的设置,我把那层设置为空气就和普通的偶极子天线一样了。
我还在试验设置成什么材料仿真比较好。
建议,那次介质那么薄,在天线处于“OFF”状态的时候收拾忽略就可以了,在“ON”状态时设置为PEC。



我也来看看



学习 期待更多交流 石墨烯电导率为复数 该怎么输入啊



学习中!慢慢领悟
