仿真错误: discrete edge port 1 is at least partially outside the cal

小弟打算在CST中建立一个虚拟场景, 然后通过CUDA C++程序复制一个相同的场景进行ray tracing电磁场的计算
这个虚拟场景在cst中很简单,一个 半波dipole天线, 一个远场的solid block,材料为glass.
dipole单独仿真的时候一切正常.结果也ok. 但是当加入这个solid之后, 出现如下错误:
discrete edge port 1 is at least partially outside the calculation domain. Please check the location.
想请教前辈们, 这个问题是什么引起的? 应该如何解决呢?
ps: 仿真参数
频率3-8GHz,边界open add space,单位 mm, 背景normal, 边界距离0, port为discrete port (dipole)
dipole材料为PEC, Solid材料为Glass lossless.

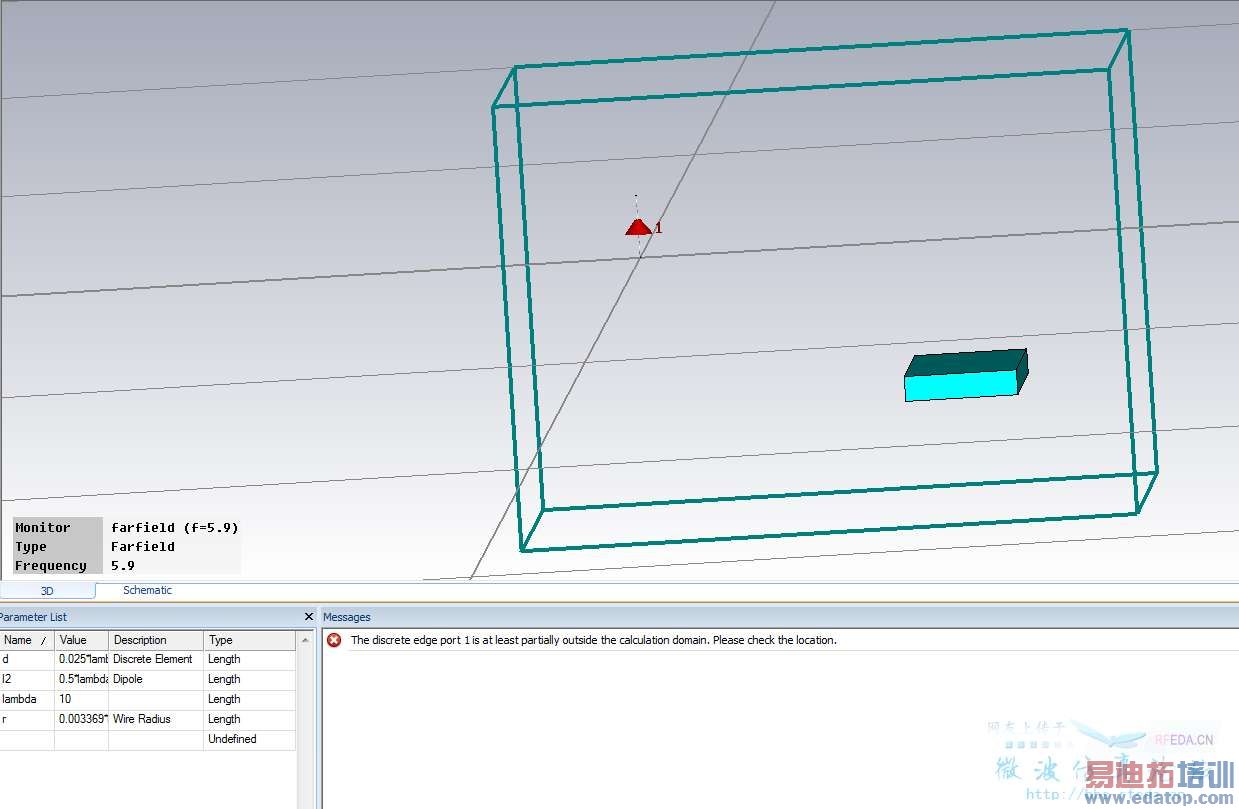

描述:cst error



只看描述分析不出来，基本属于算命贴。飘走……



是不是设置了对称面 把对称阵子 弄求解区域外面了



离散端口没有设置在仿真区域内



感谢版主拉人气



是的 修改了默认的对称面之后 错误就不再出现了



多谢　
把原来默认的对称面去掉以后, 就可以开始仿真了. 不过...三次都是到100%之后, cst无响应 等了很久也没有出来最终的结果. 不知道是不是因为设置的仿真频率和mesh density有关?
