CST仿真中结果后处理的问题

因为要仿真宽频带的结构，才开始学习CST，对于CST的仿真还有很多不懂的地方。

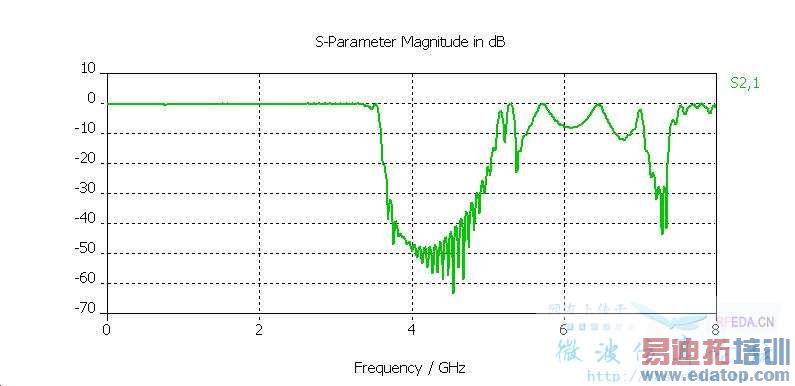

例如上图的仿真结果，在带隙中有多次振荡现象，知道这是FDTD仿真必然会形成的，但是总觉得看起来有些不爽！
不知道可不可以 用平滑的曲线来画图？？？
还有个问题，就是1D result里面的 |S| dB (AR)是什么意思？跟|S| dB 有啥关系？



如果是强谐振结构，你又用的是时域求解器的话，通常会出现你给出的这种纹波情况。
可以考虑用自回溯滤波器，正好是你问的AR（autore gressive filter），可以对纹波进行平滑处理，原理上可以查看help或者“高级概念”

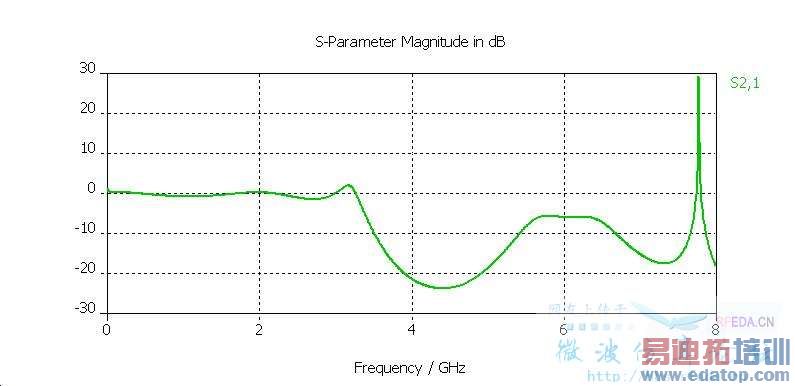

我的AR S(dB)如下图,


为啥S参数有大于0的情况, 还有,这个怎么跟S(dB)对应??虽然看起来大体趋势一致....



我得到的AR图和你的一般样子差不多，但大于零情况的确实比较奇怪。
你确定你AR滤波器的有效性：即降到了10的－11次方以下的？



不确定
还没有用过AR 滤波器呐..
我先去研究研究,看可以搞定不...



怎么处理AR滤波器??我找了找没有搞定, 看Help,好像就是一些知识简单介绍.....
能不能把你的方法说一下..



建议看一下官方的“高级概念”一书，其中有专门关于AR的详细介绍：
read.php?tid=558
我所了解的基本来自于此。欢迎看后讨论^^



学习以下，希望drunkbear有时间给大家讲一下ar,谢谢



是不是可以用!F呢?我现在有些不太明白,什么时候用!T,什么时候用!F
cst的!F用来仿宽频好使吗?



建议用时域仿真的时候频率下限不要从0开始
以楼主的实例看，频率下限设置为3GHz左右
这样可能使得幅值较小的地方波纹较小
楼主不妨先试试看，有结果后通报一下
