36 mesh cells are represented in staircase mode and have been filled

录入:edatop.com     点击:
CST网格网格已经划到140万了,还是出现这种情况。
请教一下,怎样解决这个问题?



我试着运行了下,没发现什么问题,一切正常,就是网格太密时间很长。



你是直接运行我的模型吗?
怎么会呢?我把Lower Mesh Limit已经加到80了,网格数达到140万了,还是会出现这种现象。



对了,我用的是频域求解器

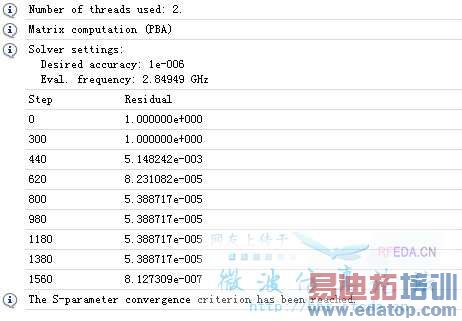

鉴于楼主并没有告知CST版本,于是我用自己的CST2011SP4仿真了一下,用的也是频域求解器默认设置,并没有出现楼主所说的Staircase提示。

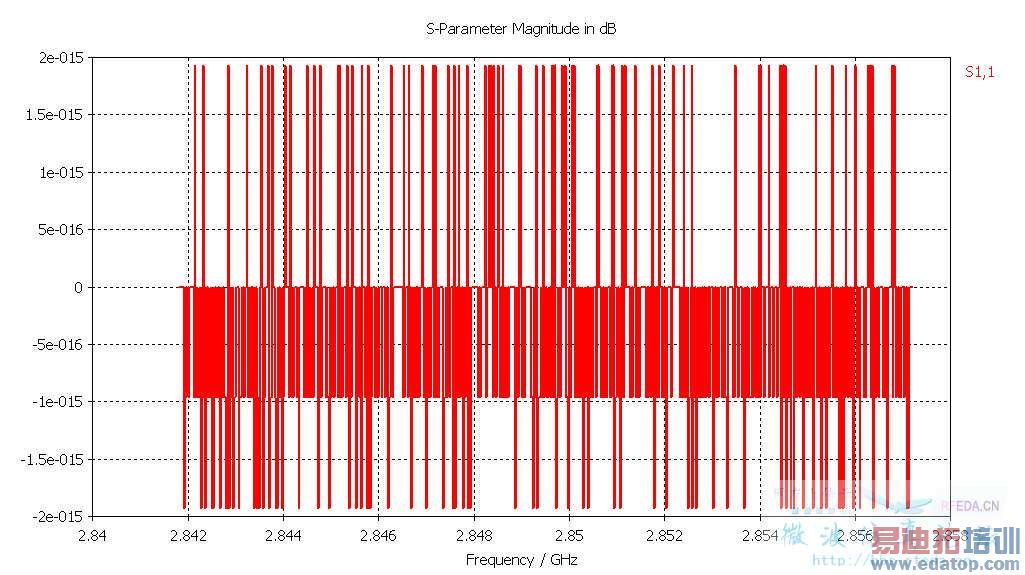

S参数:



出奇的小

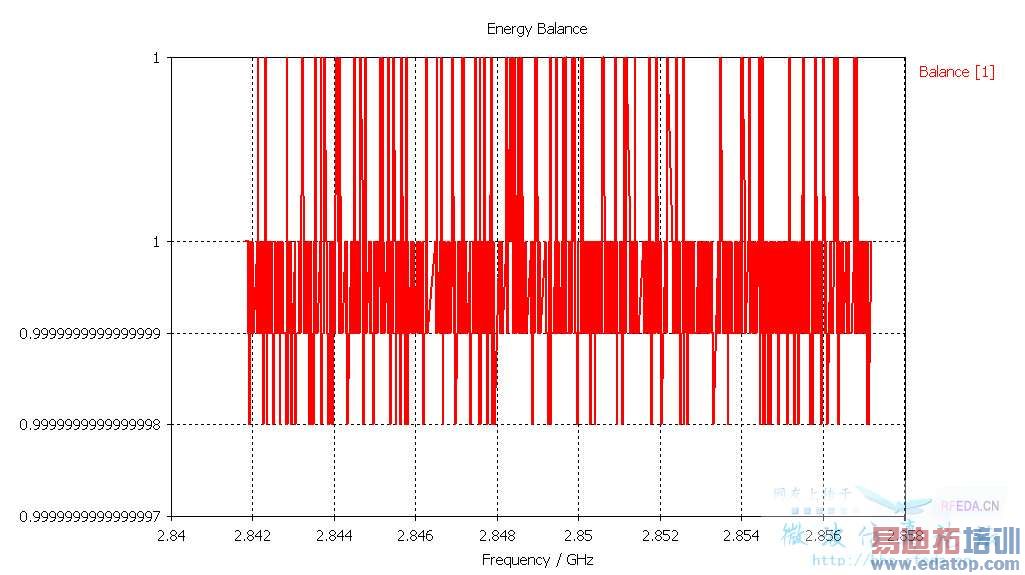

Energy Balance:



貌似没有不正常
从端口模式来看


也ok
只能提几点建议了:

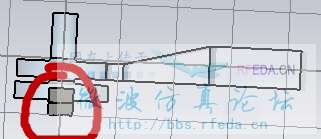

1.默认背景既然设成了pec,为什么还要加pec的solid4?





2.频率范围是不是设置的太小了


3.局部加密,input thickness是不是并没有取得想要的加密效果



4.说了这么多,其实并没有真正弄清楚楼主想要得到什么?谐振频率?S参数?



非常感谢ytfbuaa版主对我的问题的详细解答!
不好意思,是我没把问题说清楚。
我用的是CST2008
solid4是我故意加入的一个短路活塞,通过调整短路活塞的位置,让第一个圆形谐振腔失谐。
我用频域求解器是为了看S polar。
这个频率范围不是任意设定的,是为了看这两个频率的平均值在S polar中的位置而设定的。
这个模型在调整到时候,经常会出现这样的情况:一开始没出现staircase mode的提示,在调整了w1的大小之后就出现了,然后无论怎么改变网格都不行。甚至网格越多,staircase mode的网格数越多。
谢谢了!



既然知道staircase模的出现是w1引起的,不就好说了,看看w1变化的时候网格发生了什么变化才导致了staircase的出现?
PS:短路活塞完全可以通过谐振圆柱减去solid4实现,一样能调解短路活塞位置。之所以建议你这么做是因为原来用2008仿真圆波导时曾仿出过基模为混合模,崩溃,仔细找原因是壁厚太小的缘故,所以能不用这些多余的东西尽量别用;cst2009就没有那个问题了。
频率范围设置是为了看频率平均值,那只要频率的均值不变就ok了,没必要非得那么小。不过,你用频域求解器这个倒不算什么问题。

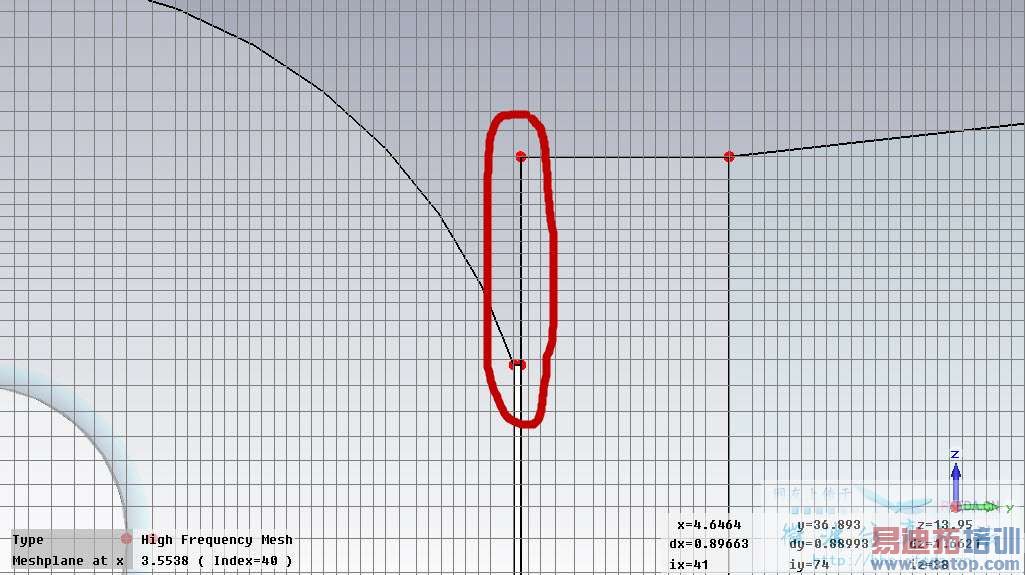

主要是因为input thickness太薄才导致出现staircase mode的情况的。
谢谢你的解惑!我再试试!
