CST报错Render Engine Error：Matrix calculation crashed

CST报错Render Engine Error：Matrix calculation crashed



1、楼主的这个题目可能因为名字太长，所以导致unhand"le"后面没有了？又或者还有别的信息？楼主不妨将更详细的信息稍微简单的在内容里描述一下，不然能下载模型的，只能是像我这样好奇心太重的人。。。
2、从字面意思看，有两个关键点“Matrix”和“Multiple threads”，我估计要不就是网格太多，要不就是多核计算有问题。
3、打开模型看了一下，总网格在100万以下，2G的电脑应该没问题。模型网格比较粗，端口设置的稍微“有点矮”，一般取到介质厚度的3～5倍；看着这么一个模型，网格太多貌似不太可能啊。。。
4、打开时域求解器一看，果然设置了自适应网格，可能是楼主的自适应网格到了某一步，其网格数量已经很多了导致错误？这时，楼主的信息太少所导致的更多可能性出现了，我就不能进一步分析了。。。
5、我自己改了一下，将网格设置成50/50，网格总数273万，端口设置的高了一点，Z向-1～4.

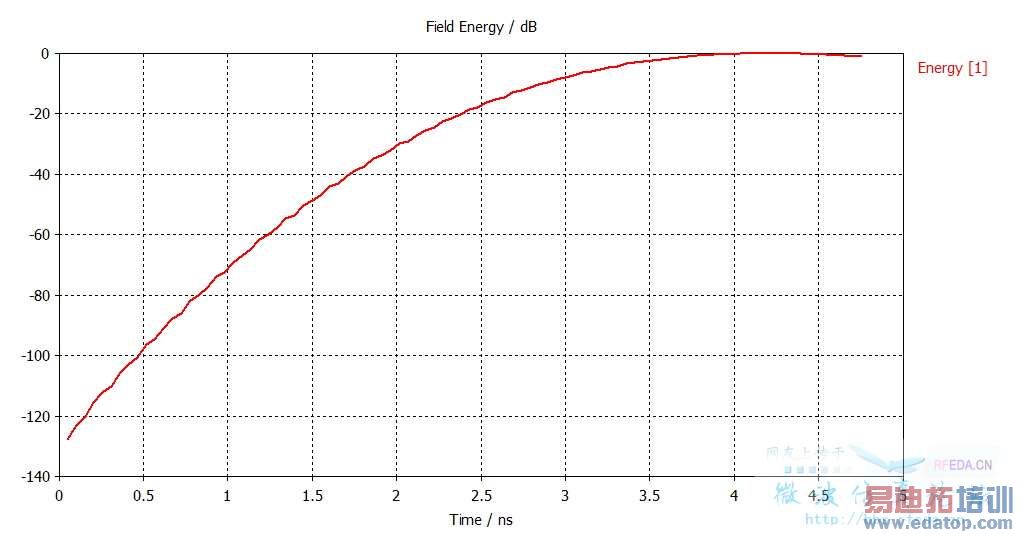

6、开始仿真，从目前的情况和我的经验来看，貌似不会有啥问题。从energy曲线来看，已经开始下降，兴许不会出问题了？



由于急着出门办事，只能先说到此了。
PS：我的CST版本是2011 SP4，不知道这个对您的仿真是否也有影响。



回来又继续仿真完了（2011版这个功能真赞。。。）
S11如下：

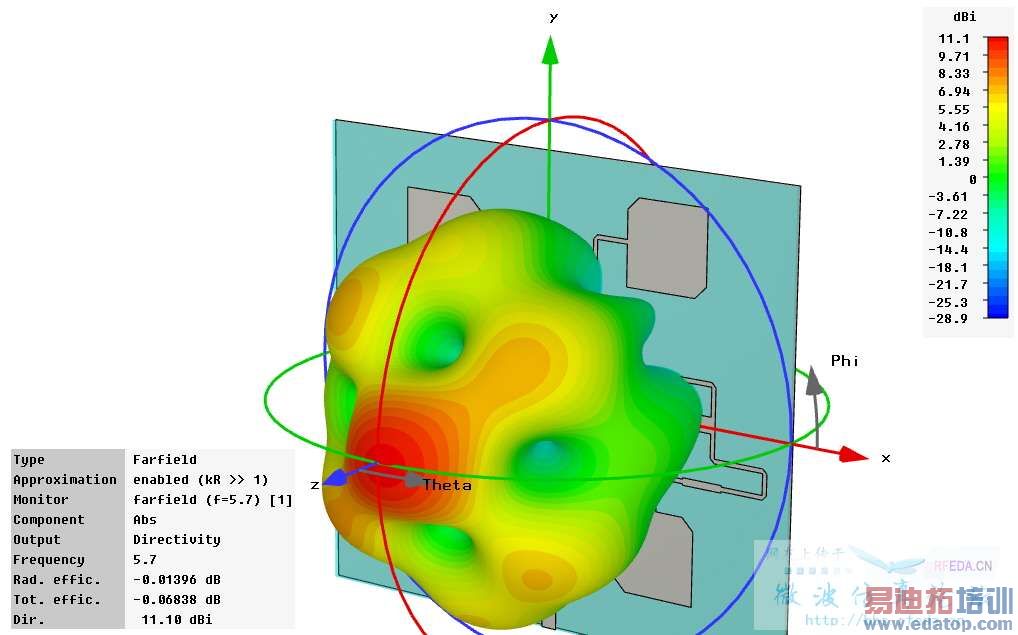

远场方向图（5.7GHz）如下：
