CST仿真出现的警告,哪位能帮忙解决一下
录入:edatop.com 点击:

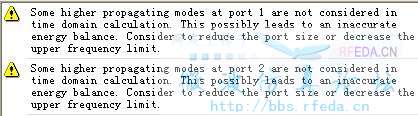

*** Warning ***
Some higher propagating modes at port 1 are not considered in time domain
calculation. This possibly leads to an inaccurate energy balance. Consider to
reduce the port size or decrease the upper frequency limit.
--------------------------------------------------------------------------------
*** Warning ***
Some higher propagating modes at port 2 are not considered in time domain
calculation. This possibly leads to an inaccurate energy balance. Consider to
reduce the port size or decrease the upper frequency limit.
过去遇到过这个问题,一直没解决,现在又遇到了,请高手指点一下。。。
![](http://www.edatop.com/uploadfile/2014/0413/20140413052801928.jpg)
这个问题好像由来已久了,有的说影响不大有的说有影响,一直也没搞明白
出现的高次模的传输,你重新设置一下你的端口尺寸,或者减小的你的最高仿真频率,这样就不会计算高次模了
我也有这样的问题,我按别人论文上面的模型仿真的,端口尺寸和频率范围是定好的,可是老出现这样的警告得不到别人论文上的结果,郁闷
先试着将端口模式多增加几个 如果再没用的话增大频率
也可以设置对称面让需要的模式传播,不需要的模式无法传播
不用郁闷,可能论文上是胡诌的
楼主只是要的基模吧
看警告信息啊,不计算高次模只是影响energy balance,对楼主需要的基模的计算精度不会有影响
