CST仿真功分器,端口设置问题

录入:edatop.com     点击:
模拟一个功分器,结果端口老设不对,不知道是甚么问题,高手帮忙看看吧,谢谢啊!

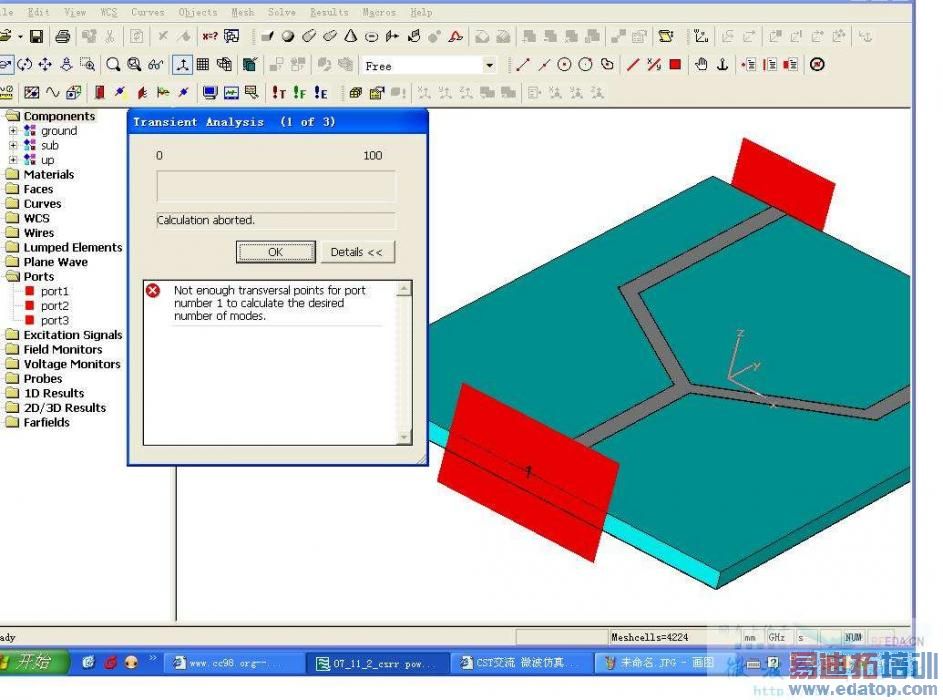

描述:错误报告如图




端口的横向尺寸太小,导致横向点太少。无法计算出实际的模。




可是不管我把端口尺寸改到多大,模拟时还是会是这个问题的




加密网格划分,同样可以加多横向点数




把模型发上来看看,也许有人能解决你的问题




也可以试试在端口面上多插入几个点试试,有点它就肯定会以那个点为顶点划分网格的。




用lumped port应该没问题的




你这是微带结构吧,如果是,那么端口的下端应该和接地板对齐-问题所在




其实模型很简单,就是上面图上能看到的那个一分二的功分器,都是微带实现的,可是我把端口的大小怎么改都不行,下面跟地对齐也不行,加密的话一开始算马上就报错结束计算了,以前练习中都是这样设置端口的,好歹都有结果,可是这个怎么改都不能算啊!
