CST出现warning:maximum number of pulse widths simulated,怎么办
录入:edatop.com 点击:
在仿真sierpinski天线时,出现了这个warning,结果不对.请问该怎么改.
maximum number of pulse widths simulated, solver stopper.
please note that the steady state energy criterion has not been satisfied.
maximum number of pulse widths simulated, solver stopper.
please note that the steady state energy criterion has not been satisfied.
网友回复:
把判断标准调到-20db,看可以不
网友回复:
谢谢!这样的话精度会不会下降呢?不是说信号残留的能量越大,s11波纹越大,结果越不谁吗?
网友回复:
试过了,还是一样的warning.结果也还是不对.我把模型传上来,大家帮我看下吧.
网友回复:
试着把网格改密些看看。
网友回复:
http://bbs.rfeda.cn/read.php?tid=3402
[error&warning]--steady state energy criterion
网友回复:
我知道了,我这种分形贴片肯定是谐振较强的那种,所以得用!F.
结果和hfss仿出来差不多.
感谢大家!
再问个比较简单的问题:!T和!F都是基于有限积分法吗?为何accuracy的默认设置改变了.从-30dB变成了1e-4.

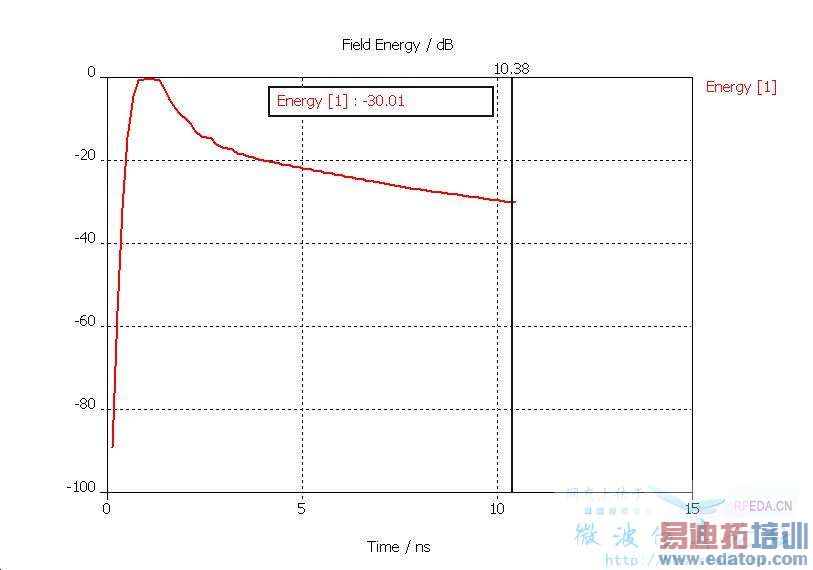

另外请问drunkbear,那个图是怎么得到的?
