端口设置错误问题

录入:edatop.com     点击:

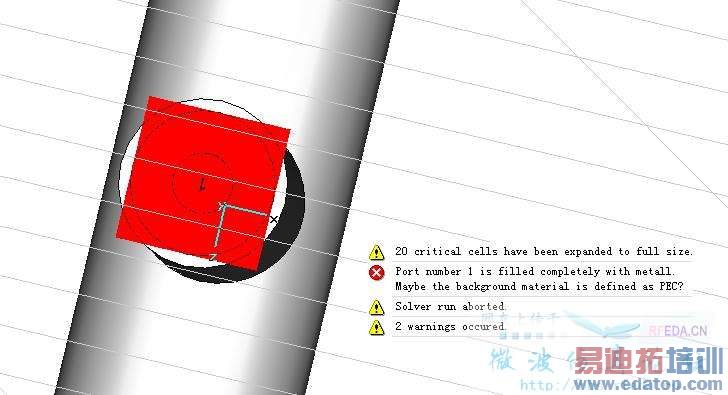

我选中的是馈电同轴线的<"substrate"的材料>端面,然后定义waveport的.
怎么会有这样的错误提示呢?

网友回复:

没遇到过这样的问题
你可以把边界条件设置为open试试。

网友回复:

我的几个边界都用的是open(add space).不行用open就行吗?
刚试过,真的可以啊不知是什么原因?monster528能否给讲解一下

网友回复:

还是端口设置的问题,你可以试试下面的方法行不,我也没有遇到过这种情况
1、把端口截面再放大一些。
2、提示的警告2好像说你的端口都是PEC,而没有空气之类的,是不是建模的问题。

网友回复:

没有啊,中间是真空.我就是按照教程上的方法做的——选中的是馈电同轴线的<"substrate"的材料>端面,然后定义waveport。
刚才按monster528所说的方法修改后就不再出现这个提示了.
只是用open边界得到的结果是不是准确,我不能确定.

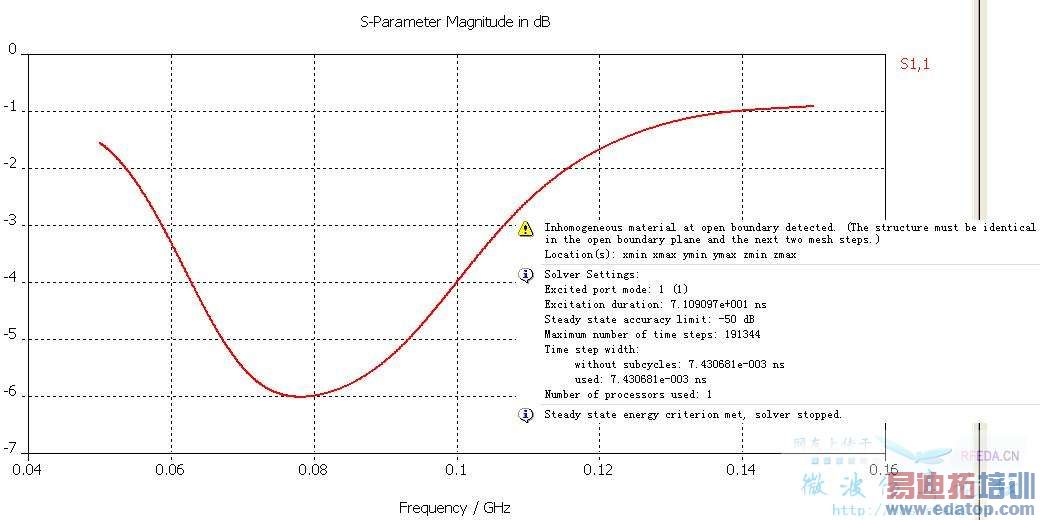

结果应该是87MHZ-108MHz都能达到很好的驻波比才是。可我的只有-6dB左右。


网友回复:

是不是模型的问题,在你进行布尔代数操作的时候有一部分被pec覆盖

网友回复:


是端口处被覆盖吗?这样吧,还是把模型传上来吧,不然大家也不好看清楚。
我又用!F算了下,和预期的结果很相近了:


描述:!F的结果

描述:!T模型

网友回复:

你把外面一层pec去掉,把背景材料设为pec就行了

网友回复:

这不行吧。我这是天线。那样的话边界怎么设?电磁波还怎么辐射?

网友回复:


这个比较奇怪,我觉得还是端口建模的问题。从你第一次仿的图来看,没有把整个端口覆盖掉。
按你现在的结果,你可以看到仍然有warning出现,这个应该是解决问题的关键,可惜你没有完全贴出来。
另外,为什么后来改用!F来算了呢?改天来看看你的模型,呵呵
