端口设置问题

网友回复:

帮你看了一下，还是"3个mesh plane"的报错，详细讨论可以参考：
http://bbs.rfeda.cn/read.php?tid=3795&fpage=0&toread=&page=2

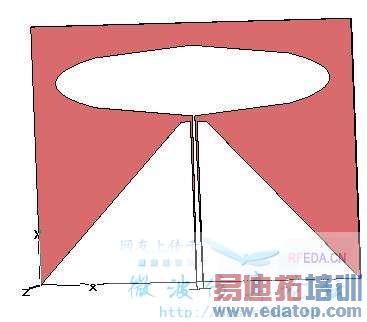

注意到你的馈线结构是渐变的，你看能否先删除该端口，在保持馈线宽度2.7mm基础上再向外延伸一段再画新端口？
你试试先，有新的结果请在这里贴一下。另外我问一下你的渐变曲线和椭圆是如何画的？
谢谢！

网友回复:

你的意思是不要渐变的馈线，关于这个你可以看看我这个模型，port设置有警告。还有你说椭圆跟渐变线怎么画的，如果是问怎么设置具体参数大小，我可以给你一篇论文。如果只是建模，那就很简单了。

网友回复:

Waveguide boundaries:
Port: 1
*** Warning ***
The displacement current at port 1 is not negligible. This may lead to an
inaccurate line impedance.
结果就有这个。端口：xmin:dmax/2-1.5*w,xmax:dmax/2+1.5*w ,zmin:-w,zmax:w+0.05.y=-3

网友回复:

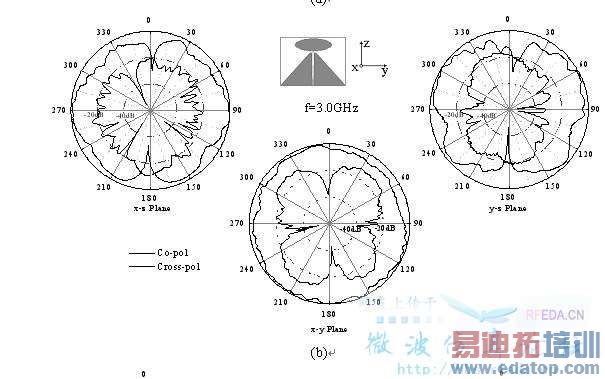

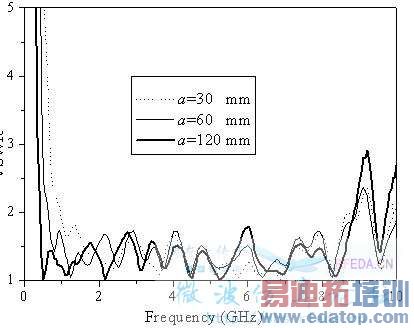

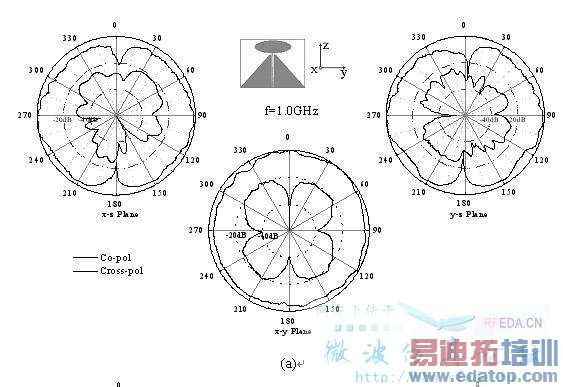

在这我把原论文结果贴出来，谁看看能不能仿出结果来呀。我的好像相差很远

小图 | 大图 图片














网友回复:

看你在微波技术网也问过了，有人也解答了，就是我说的把端口保持不变往外拉一段，而不是说不要渐变馈线。

网友回复:

不好意思啊，之前因为刚入门一直问比较简单的问题，麻烦了。以后还请多多指教呀
