CST MWS如何区分波导中的模式是什么模,单模还是混合模式

录入:edatop.com     点击:
一直在纠结一个问题,怎么样才能知道一个波导中存在的模式是什么模式,怎么判断是单模还是混合模,如果是混合模式怎么判断有什么模式呢?我知道通过波导的尺寸结构可以大致知道其中有什么模式,但是当结构略复杂时,可能产生了其他模式,怎么判断其中的模式是不是单模,是什么模式?



网友回复:

同求,但是有这样的不知道对不对,在仿真时候,在端口PORT设置number of modes 为多个模式,比如10个,然后仿真,可以查看结果中10个存在的所有模式的值,,看看这些模式的的场分布,如果场分布接近为0 ,是不是表示这个模式不存在。。。或者在仿真结果中,不存在的模式,结果是不会显示出来的。。求大神验证错对····

网友回复:

用E先求解这个结构的本征模,就能看对应的频率和模式。

网友回复:

试试。谢谢了

网友回复:

你得到的电场都是单模式的,激励模式就是你的端口模式

网友回复:

如果设置10个模式,那就会计算出10个,只是有些模式传输很短的距离就衰减了

网友回复:

有可能端口设置一个模式,但在传输的过程中由于波导尺寸变化而产生其他的高阶模式,怎么确定到底产生了什么模式,通过结构可以大致得出能产生什么模式吗?通过CST仿真的电场及磁场分布图可以看得出吗?

网友回复:

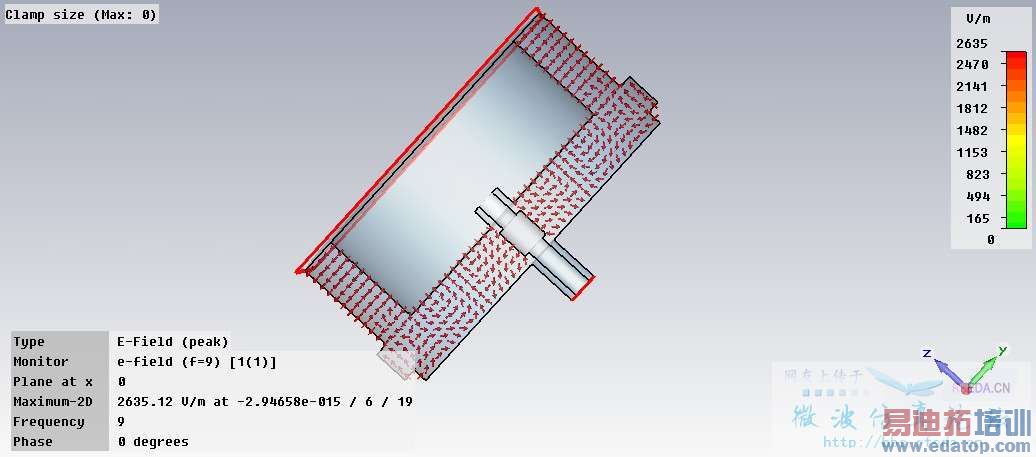

可以添加场monitor, 自己看场型图进行分析,我通常是这么做的

由此你会发现很多有意思的东西,这些东西往往能成就一两篇paper
