Terminated abnormally!!

Terminated abnormally! ! CST 仿真超宽带天线报错，是不是我的超宽带天线圆弧精确度太高，导致网格无法划分发生错误？论坛里关于这个问题的回答都搜索了，版主hefang也说了自己也是有时也能发生这种错误，就想问问发生这种错误后的处理方法是怎么样的？

网友回复:

你确定是网格剖分阶段出的问题？

可以上传你的logfile文件，我判断一下。

网友回复:

很少见，记忆中好像只发生过两次，没总结出任何规律。

网友回复:

这个是，麻烦帮我看看

Starting adaptive port meshing.

--------------------------------------------------------------------------------
Mode calculation for port 1:

--------------------------------------------------------------------------------

Build version: 2009.7 Release from 2009-06-16 (change 101271)
Solver module: Port Modes (Win 32)

======================================================================
Port mode calculation
======================================================================


--------------------------------------------------------------------------------
Units settings:

  Dimensions: mm
  Frequency:  GHz
  Time:       ns

--------------------------------------------------------------------------------
Solver Statistics:

  Number of meshcells:      1776
  Mesh generation time:     0          s

--------------------------------------------------------------------------------
  Total simulation time:                3          s

--------------------------------------------------------------------------------
Adaptive meshing is restarted for port 1 with FPBA mesh type.

--------------------------------------------------------------------------------

Build version: 2009.7 Release from 2009-06-16 (change 101271)
Solver module: Port Modes (Win 32)

======================================================================
Port mode calculation
======================================================================


--------------------------------------------------------------------------------
Units settings:

  Dimensions: mm
  Frequency:  GHz
  Time:       ns

--------------------------------------------------------------------------------
Mesh statistics:

   Hexahedral mesh type: FPBA

   Parallelization type: none


Mesh summary:

  < 0.5      :0.0  %
  < 0.25     :0.0  %
  < 0.1      :0.0  %
  < 0.05     :0.0  %
  < 0.02     :0.0  %

  Minimal filling: 78.125 %

--------------------------------------------------------------------------------
Boundary conditions:

  YZsymmetry: none
  XZsymmetry: none
  XYsymmetry: none

  Xmin: expanded open
  Xmax: expanded open

  Ymin: electric
  Ymax: expanded open

  Zmin: expanded open
  Zmax: expanded open

--------------------------------------------------------------------------------
Frequency settings:

  Fmin:    0
  Fmax:    15
  Nfsteps: 1001

--------------------------------------------------------------------------------
Waveguide boundaries:

--------------------------------------------------------------------------------
Port: 1

--------------------------------------------------------------------------------
*** Warning ***

Solver run aborted by user.

--------------------------------------------------------------------------------
Solver Statistics:

  Number of meshcells:      1776
  Mesh generation time:     0          s

--------------------------------------------------------------------------------
  Total simulation time:                2884       s

--------------------------------------------------------------------------------
Adaptive port meshing finished.

--------------------------------------------------------------------------------

网友回复:

很关心这个问题，今天我也碰到这个问题，正准备在论坛上咨询下呢！
很奇怪，同样的一个project，一台电脑出现这个问题，而另一台电脑则没出现该问题！

网友回复:

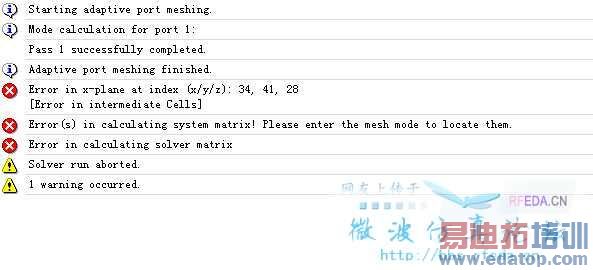

图片上显示网格有错误，但不知道哪里错了，红色的是错误，但是那个虚框的边界不是我自己定义的，是它自动生成的，我该怎么改，版主再帮我瞅瞅

网友回复:

1. “是不是我的超宽带天线圆弧精确度太高，导致网格无法划分发生错误？”楼主应该是最了解这个问题原因的，为什么不自己去验证一下呢？如果不行，大家可以继续讨论

2.我看你的Solve logfile中
*** Warning ***
Solver run aborted by user.
是用户中断的而不是terminated abnormal啊？你是想忽悠大家吗？而且你只需要把Warning截图给大家即可，没必要贴这么长的solve logfile让别人自己去找吧。

3.本来以为跟我以前遇到的一个错误一样：

但是好像没啥联系

网友回复:

从图片里看不到圆弧。。。

但是圆弧精度太高，你的网格貌似有点稀疏。。。才1776的网格，不太对，我感觉。

加密一下再试试吧，我更愿意直接看你的模型。

网友回复:

1.圆弧精度高，导致网络无法划分，如何验证呢？我也读了一遍hefang版主的《简述CST微波工作室网格划分与波导端口设置》，但是始终不明白如何处理，局部加密吗？还是总体网格数提高呢？
2.我敢肯定，不是人为中断的错误，CST软件出现了错误，我的win7就说软件出现错误，结果我调试终止，所以就显示人为终止，我也不知为何仿真到那软件就会出现错误，而且logfile里面就是  Terminated abnormally!!我没有忽悠大家，还有我是应该只截warning，但是也不知道是否需要别的信息，所以就都贴上来了，有劳大家费心了

3.我跟ls的错误确实不一样，我的只提示了这个

网友回复:

我直接让其自适应吗？这个我试了不行；还是自己人为的加密网络？模型自己想写个文章，所以》。见谅
另外我也用HFSS仿真过这个文件，其仿真结果还不错，就是感觉速度太慢了，超宽带天线说用CST仿真速度较快，所以把模型拿过来验证下
