CST MWS设计的这个天线的效率仿真出来为什么会出现大于1的情况？

网友回复:

你的CST是哪个版本的，我的2011的，打不开。我感觉应该是网格剖分过大产生的误差造成的，你可以网格更密一点试一下。

网友回复:

首先，按照楼主原始参数运行并没有看到Rad. Eff.大于1。

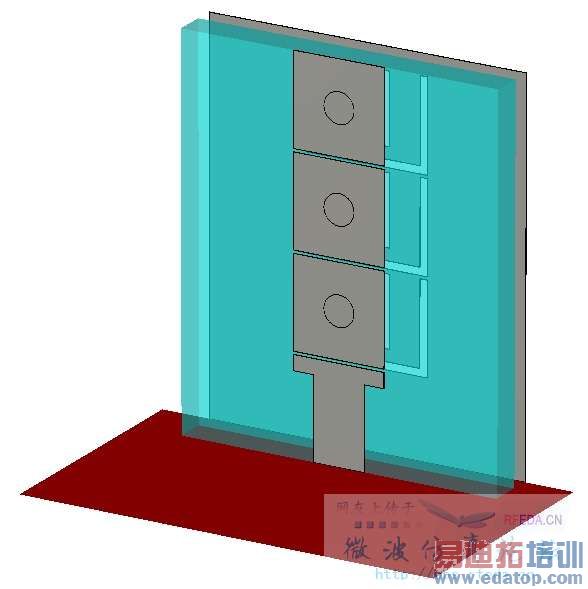

楼主的模型：

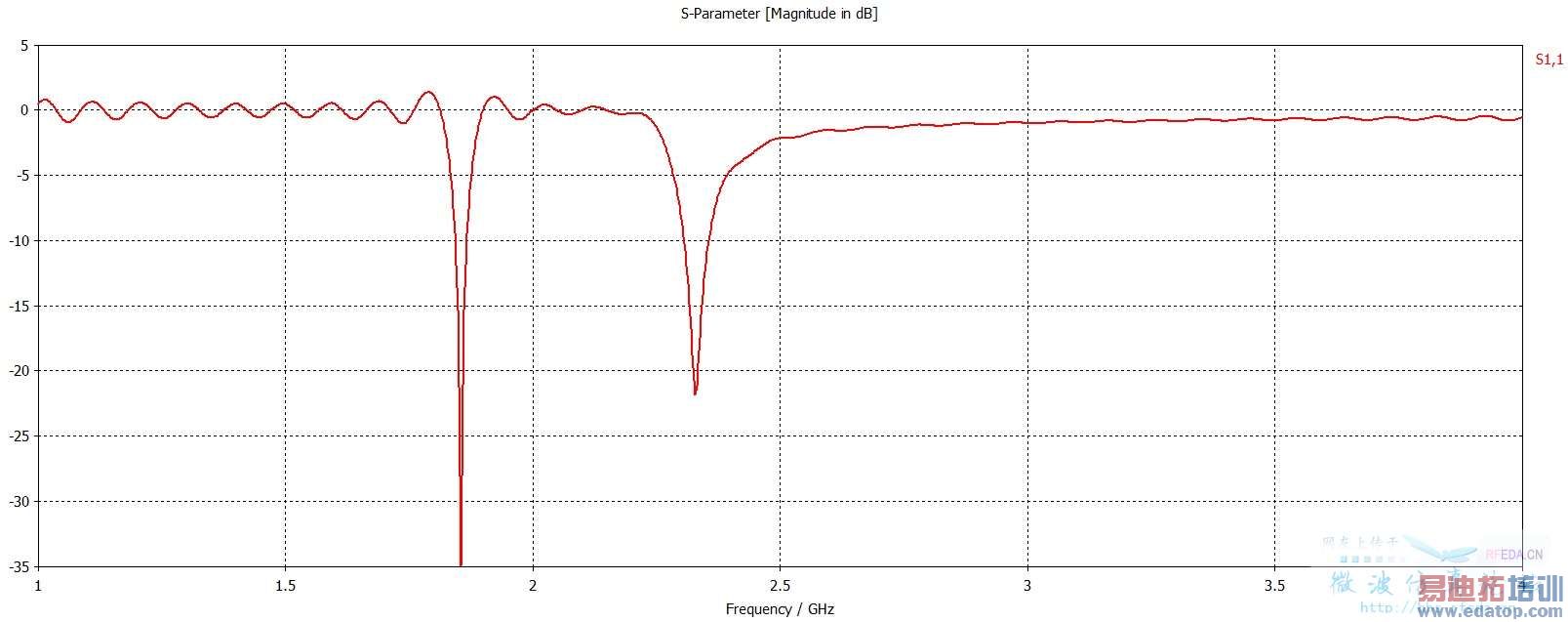

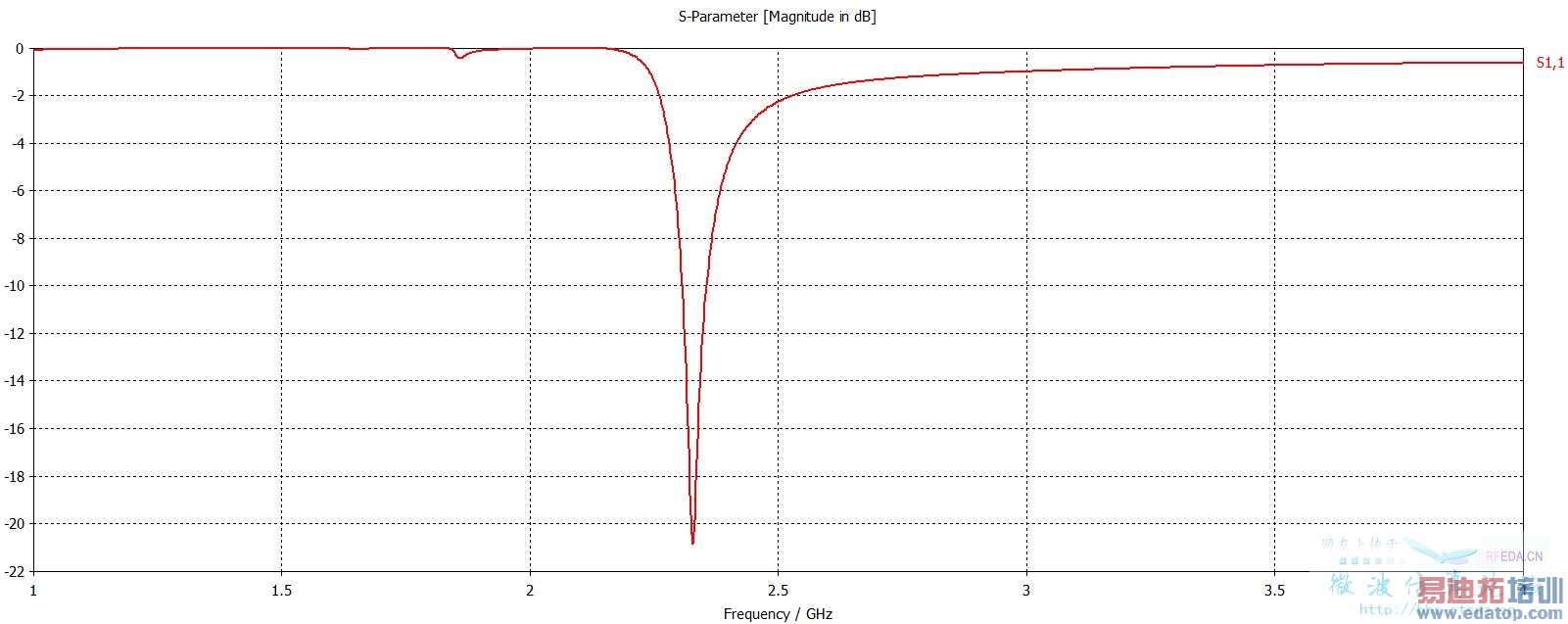

直接运行得到的S11：


经过Online AR-Filter：

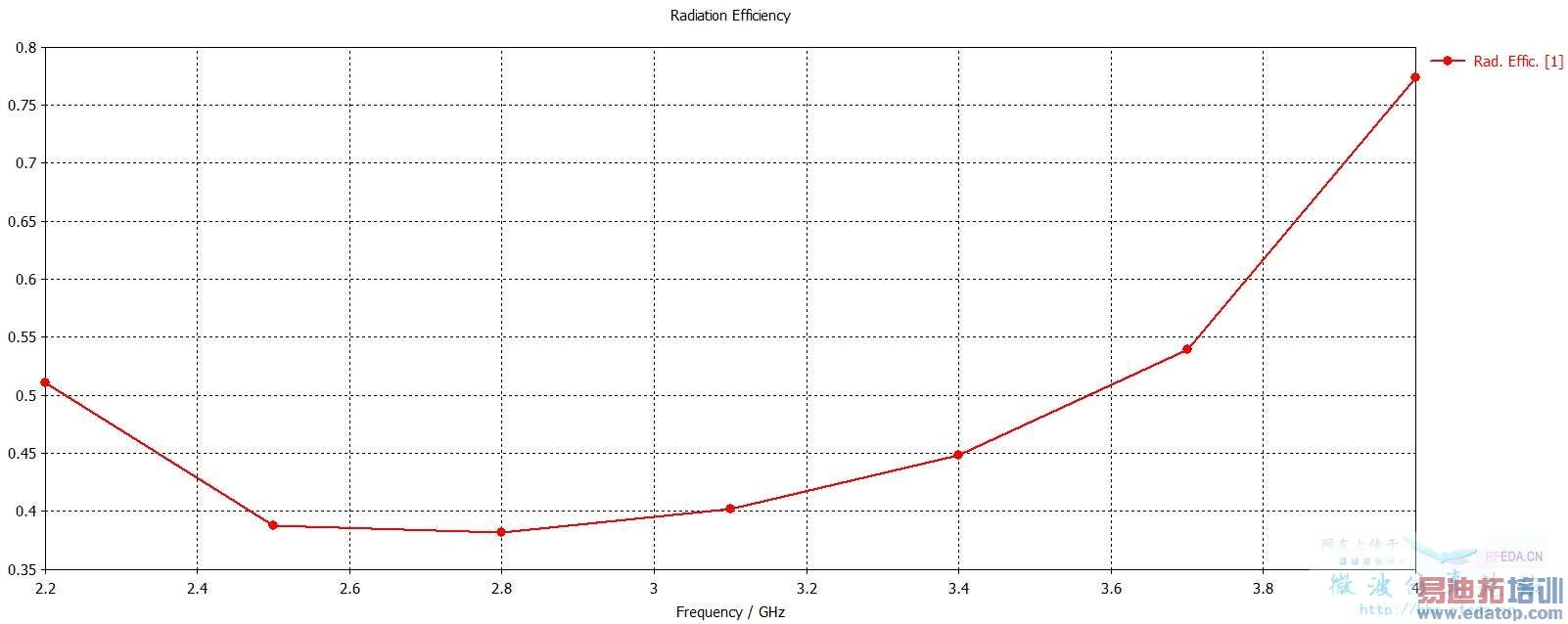

Radiation Efficiency：

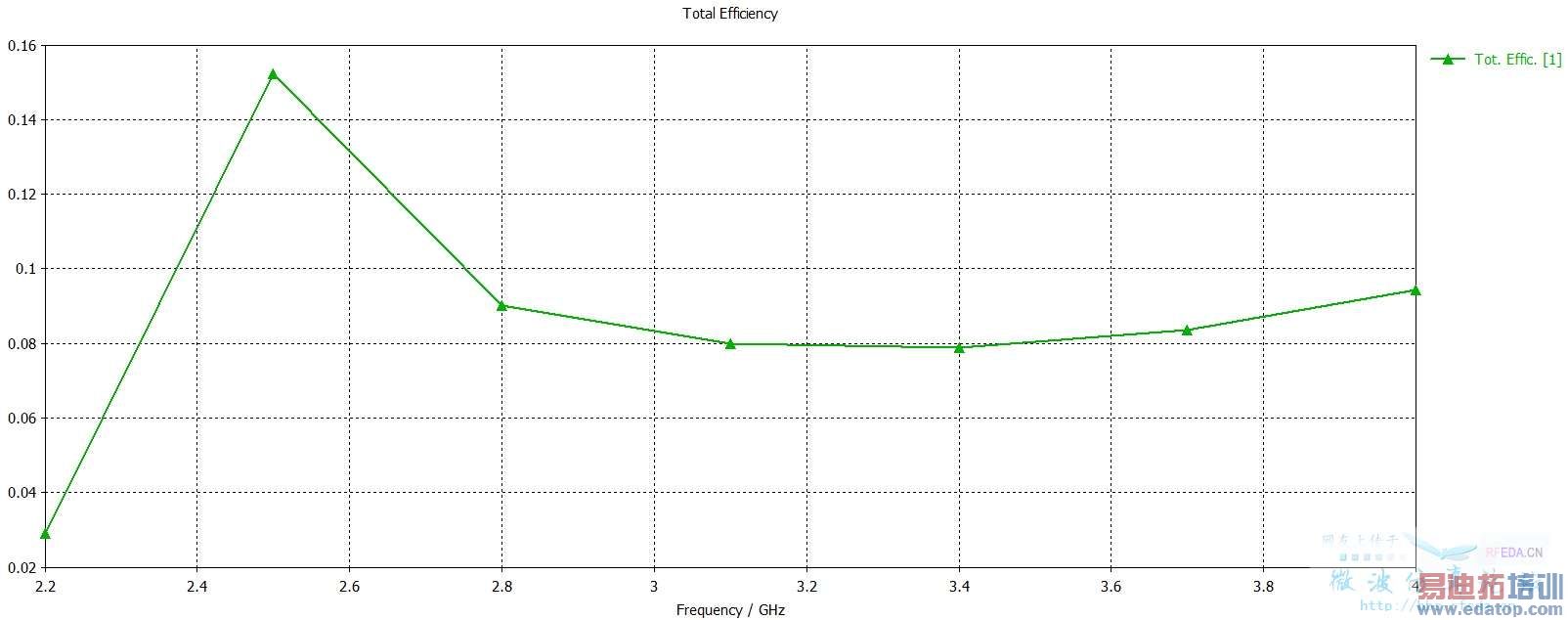

Total Efficiency：


并没有大于1的情况。
不过，问题在于楼主的原始仿真是不准确的。经过网格优化后的S11：

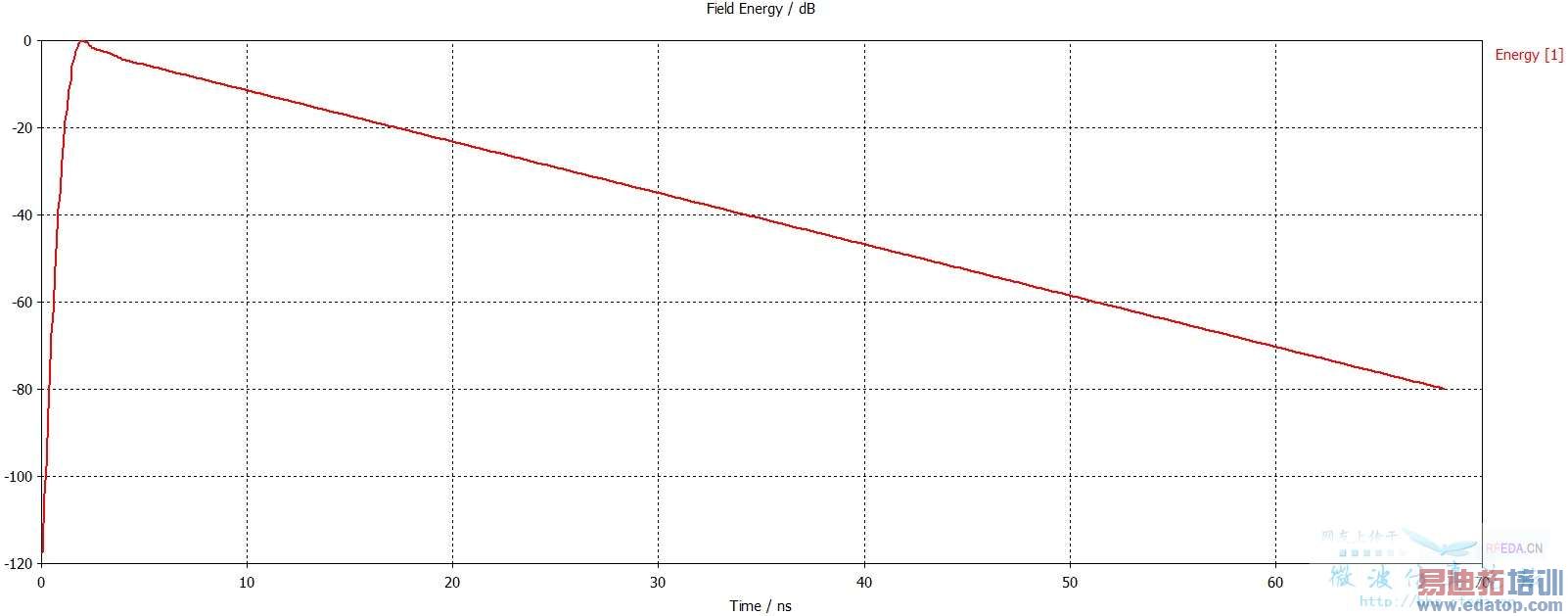

3.162 GHz处是很诡异的曲线特性。Field Energy：

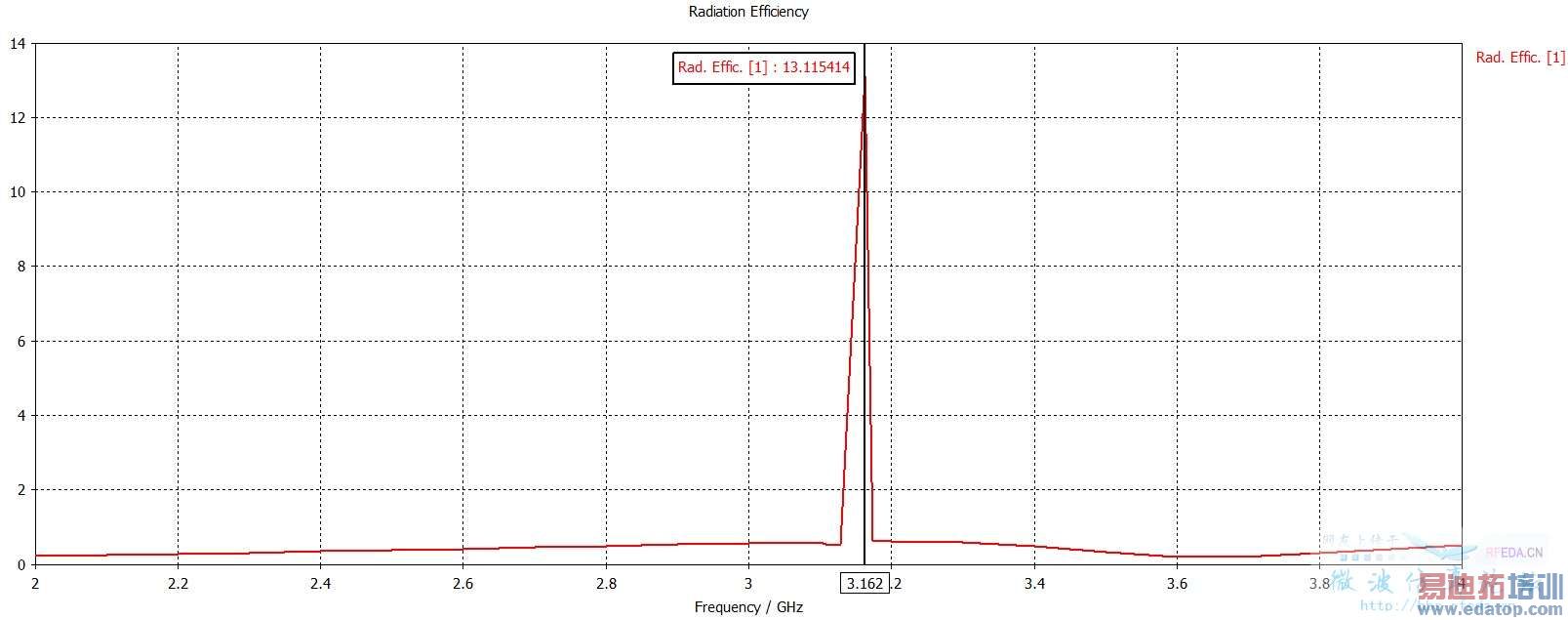

这样得到的Radiation Efficiency：

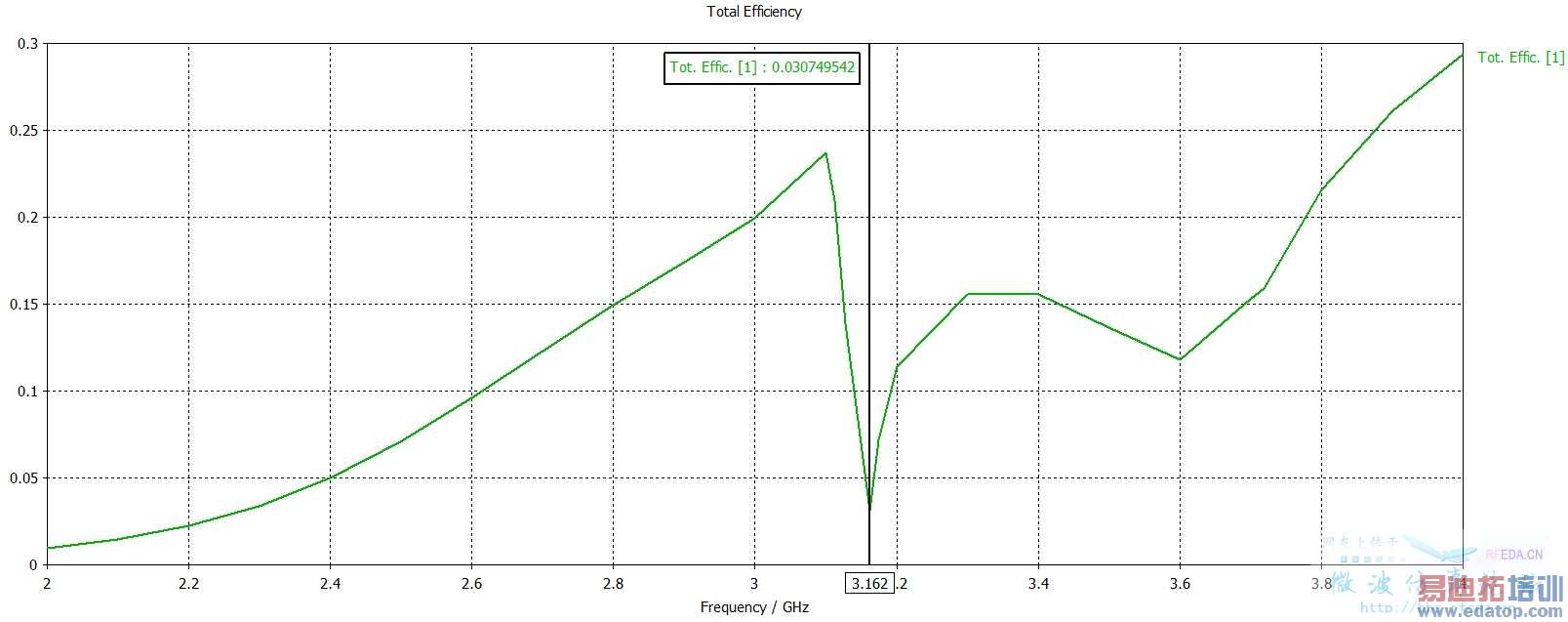

Total Efficiency：


可见3.162 GHz处Radiation Efficiency计算出现问题，只能做抛弃处理：

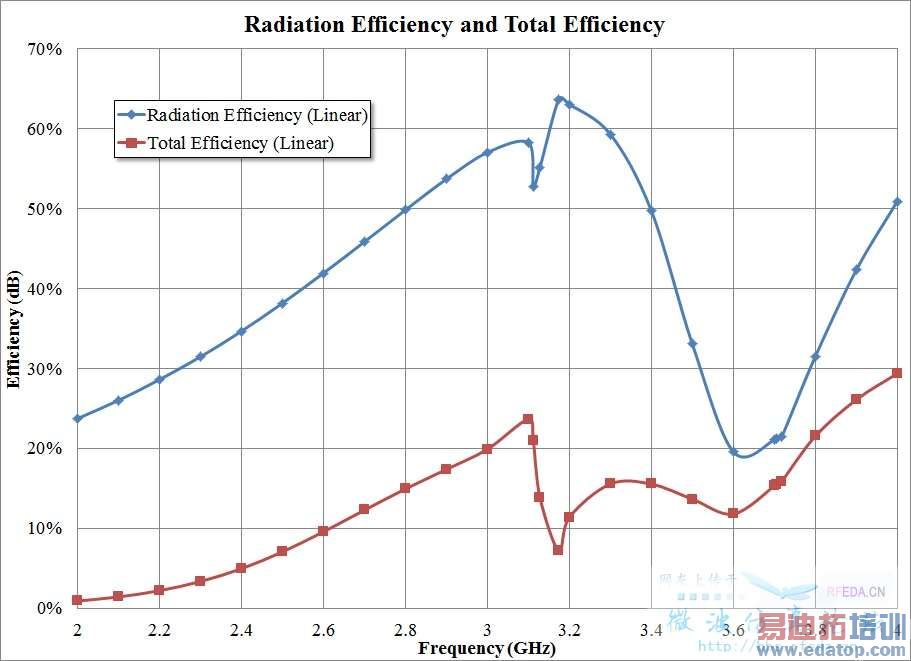

Efficiency Linear：

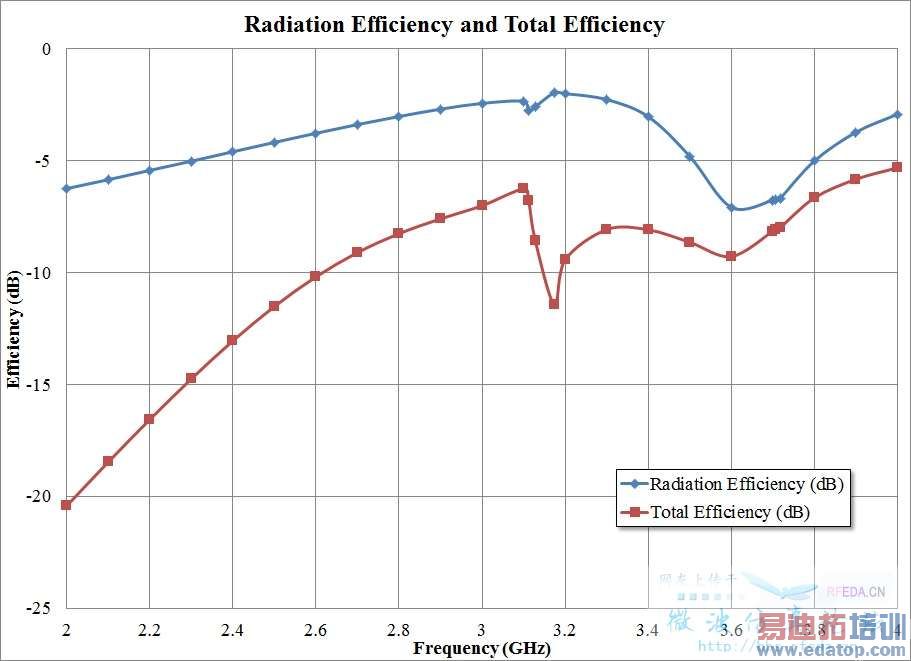

Efficiency dB：


远场参数计算完全取决于S参数计算的准确性，所以楼主应该再花功夫看看S11的结果是否和理论或者实测值吻合。

网友回复:

非常感谢 hefang大哥亲自出手帮助！ 看来网格的优化是再学习的。。

网友回复:

嗯，谢谢指导，我是用2012建模的。。
